Патент на изобретение №2268109

(54) НАСАДКА К РУЧНОЙ СВЕРЛИЛЬНОЙ МАШИНЕ

(57) Реферат:

Изобретение относится к ручным машинам, предназначенным для обработки различных изделий, и может быть использовано как в промышленности, так и в быту. Сущность изобретения заключается в том, что на опорной плоскости насадки перпендикулярно ей установлена штанга. Корпус сверлильной машины закреплен в каретке, подвешенной на штанге посредством пружины с возможностью ее перемещения относительно штанги. Кроме того, штанга имеет прямоугольное сечение, а каретка снабжена подшипниками качения. Технический результат изобретения состоит в расширении технологических возможностей сверлильной машины, а также в возможности ее использования в качестве настольного стационарного станка. 1 з.п. ф-лы, 2 ил.

Изобретение относится к ручным машинам, предназначенным для обработки различных изделий, и может быть использовано как в промышленных условиях, так и в быту.

Уже известны электрические сверлильные машины, выпускаемые с комплектом насадок, например, МЭС-300-Э, Россия 614007, г. Пермь, ул. 25 Октября, д. 64, Пермская научно-производственная компания. Недостатком этого аналога является то, что он не улучшает качество и условия сверления, а расширяет возможности сверлильной машины /шлифование, отрезка и др./.

Наиболее расширяющим возможности сверлильных работ является ударно-сверлильная насадка, авторское свид. 1750856 В-23-В 45/16, которая может быть принята за прототип.

Технический результат изобретения заключается в том, что предлагаемая насадка позволит, во-первых, сверлить отверстия перпендикулярно обрабатываемой поверхности и во-вторых, даст возможность использовать ручную сверлильную машину в качестве настольного стационарного станка.

Это достигается тем, что насадка выполнена в виде закрепленной на корпусе сверлильной машины каретки, находящейся в подвижном соединении с штангой, имеющей опорную плоскость, выполненную перпендикулярно оси штанги. Для обеспечения свободного перемещения по штанге консольно нагруженной каретки со сверлильной машиной штанга имеет прямоугольное сечение, а каретка снабжена подшипниками качения.

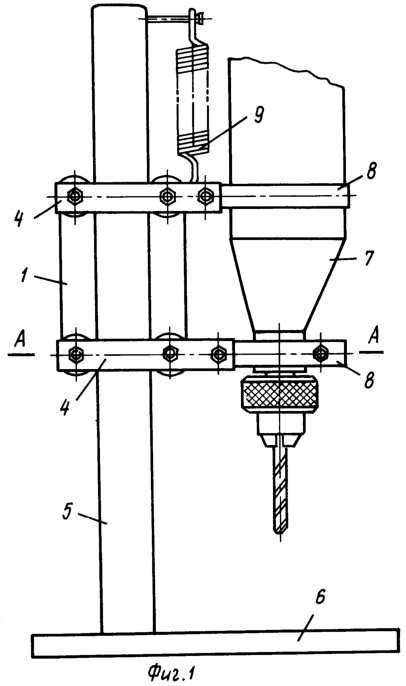

Изобретение иллюстрируется чертежом, на фиг.1 изображен общий вид, на фиг.2 – разрез по А-А.

Насадка к ручной сверлильной машине содержит: каретку, имеющую основание 1 со стойками 2, на стойках установлены подшипники качения 3 и накладки 4, между подшипниками качения в каретке установлена штанга 5, имеющая опорную плоскость 6, выполненную перпендикулярно оси штанги. Каретка закреплена на сверлильной машине 7 хомутами 8 и установлена так, чтобы ось штанги была параллельна оси сверлильной машины. Для прижима опорной плоскости штанги к обрабатываемой поверхности при ручном сверлении и для удержания в верхнем положении каретки со сверлильной машиной при стационарном сверлении в верхней части штанги закреплена пружина 9, на которой подвешена каретка с сверлильной машиной.

Работа сверлильной машины с прелагаемой насадкой происходит следующим образом.

При подводе сверла к обрабатываемой поверхности опорная плоскость подпружиненной штанги прижимается к обрабатываемой поверхности и устанавливает ось сверлильной машины перпендикулярно обрабатываемой поверхности, удерживая сверлильную машину в этом положении в процессе сверления.

При стационарном сверлении штангу устанавливают опорной плоскостью на неподвижном основании и закрепляют.

Формула изобретения

1. Насадка к ручной сверлильной машине, имеющая опорную плоскость, отличающаяся тем, что на опорной плоскости перпендикулярно ей установлена штанга, а корпус сверлильной машины закреплен в каретке, подвешенной на штанге посредством пружины с возможностью ее перемещения относительно штанги.

2. Насадка по п.1, отличающаяся тем, что для обеспечения свободного перемещения по штанге консольно нагруженной каретки со сверлильной машиной штанга имеет прямоугольное сечение, а каретка снабжена подшипниками качения.

РИСУНКИ
