(54) ВРАЩАЮЩАЯСЯ БЛЕСНА В.Л.С.

(57) Реферат:

Изобретение относится к спортивному и любительскому рыболовству. Вращающаяся блесна включает расположенный по ходу движения груз, соединенный с опорным элементом, на котором установлен с возможностью вращения лепесток, а также тело блесны и крючок. Груз выполнен с торцевой поверхностью, расположенной под острым углом к оси опорного элемента. Лепесток установлен с возможностью обкатки по торцевой поверхности груза и взаимодействия с телом блесны для обеспечения вибрации лепестка. Изобретение позволяет повысить уловистость блесны. 3 з.п. ф-лы, 4 ил.

Изобретение относится к области любительского и спортивного рыболовства.

Известна блесна, включающая расположенные по ходу движения груз, соединенный с опорным элементом с размещенным на последнем лепесток с отверстием, с возможностью вращения тела и крючок. (М.Н.Никольский “Охота со спиннингом” Военное издательство М.О. СССР Москва, 1955 г., стр.159, рис.83).

Недостатком указанной блесны является недостаточная ее игра во время проводки блесны.

Технический результат от использования изобретения заключается в повышении эффективности работы блесны.

Это достигается тем, что блесна снабжена механизмом вибрации лепестка, выполненным в виде торцевой поверхности груза, расположенной под острым углом к оси опорного элемента, с которой взаимодействует тело лепестка, а противоположное тело за отверстием лепестка взаимодействует с вращающимся телом блесны. Опорным элементом может быть стержень, снабженный кольцами для соединения с леской и крючком, крючок, а также шпилька, снабженная с одной стороны кольцом, а с другой запорным устройством в виде хомута булавки.

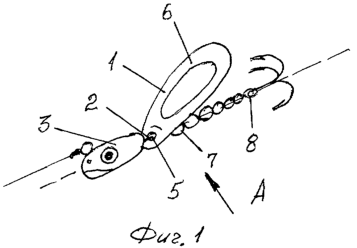

На фиг.1 изображена вращающаяся блесна, общий вид;

на фиг.2 – вид А на фиг.1;

на фиг.3 – конструкция блесны с опорным элементом, выполненным в виде крючка;

на фиг.4 – конструкция блесны с опорным элементом, выполненным в виде булавки с хомутом.

Вращающаяся блесна 1 (фиг.1) содержит расположенный по ходу движения груз 3, соединенный с опорным элементом 2. Груз 3 имеет торцевую поверхность 4, расположенную под острым углом к оси опорного элемента 2 (фиг.2).

Опорный элемент 2 установлен внутри отверстия 5 лепестка 6. За лепестком 6 на опорном элементе 2 установлено тело 7 блесны 1, которое свободно вращается на опорном элементе 2. Вращающееся тело 7 блесны 1 может выполняться в виде шариков, колец, которых может быть одно, два и более, в зависимости от технологических требований к блесне. От продольного смещения в сторону крючка вращающееся тело 7 блесны 1 опирается на стопорный элемент 8, которым может быть шарик, закрепленный на опорном элементе 2. Опорный элемент может быть выполнен в виде рыболовного крючка (фиг.3) или в виде шпильки, снабженной с одной стороны кольцом, а с другой запорным устройством в виде хомута булавки (фиг.4). Стопорный элемент 8 может быть выполнен в виде кольца опорного элемента 2, выполненного в виде штока с кольцами на концах (фиг.2).

В зависимости от вида ловли и величины вылавливаемой рыбы выбирают размеры опорного элемента 2 и его конструкцию, размеры грузового тела 3, лепестка 6, вращающегося тела 7 блесны 1, номер крючка и количество жал его.

Наклон лепестка 6 к оси вращения блесны устанавливается размером вращающегося тела 7 блесны и расстоянием L от торцевой поверхности 4 груза 3 до поверхности вращающегося тела 7 блесны 1. Тело лепестка 6 может быть дополнительно изогнуто относительно поверхности вращающегося тела 7 блесны 1.

Во время заброса блесны в водоем под действием груза 3 блесна 1 раскрывается и лепесток 6 начинает вращаться. Под давлением напора воды лепесток 6 соприкасается с торцевой поверхностью 4 груза 3 и обкатывается вокруг вращающегося тела 7 блесны 1. В результате обкатки лепестком 6 торцевой поверхности 4 груза 3 лепесток 6 изменяет свое угловое положение относительно оси вращения блесны. Изменение угла наклона лепестка вызывает переменную нагрузку потока воды на блесну, и, в результате этого, блесна начинает совершать колебательные движения, увеличивается шум от ее движения в воде. Увеличение шума и неравномерное движение блесны в воде имитируют плывущую больную рыбку, что способствует повышению уловистости блесны.

Формула изобретения

1. Вращающаяся блесна, включающая расположенные по ходу движения груз, соединенный с опорным элементом и размещенным на нем лепестком с отверстием для обеспечения возможности вращения, а также тело блесны и крючок, отличающаяся тем, что груз выполнен с торцевой поверхностью, расположенной под острым углом к оси опорного элемента, а лепесток установлен с возможностью обкатки по торцевой поверхности груза и взаимодействия с телом блесны для обеспечения вибрации лепестка.

2. Блесна по п.1, отличающаяся тем, что опорный элемент выполнен в виде штока с кольцами на концах.

3. Блесна по п.1, отличающаяся тем, что опорный элемент выполнен в виде шпильки, снабженной с одной стороны кольцом, а с другой – запорным устройством в виде хомута булавки.

4. Блесна по п.1, отличающаяся тем, что опорный элемент выполнен в виде крючка.
