Патент на изобретение №2267898
|
||||||||||||||||||||||||||
(54) КОМБИНИРОВАННЫЙ СОШНИК
(57) Реферат:
Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в сеялках для посева пропашных, крупяных и бахчевых культур по стерневому фону. Сошник включает стойку с клинообразной грудью, в нижней части которой установлена стрельчатая плоскорежущая лапа. Семяпровод, тукопровод и загортач установлены за стойкой. В створе стойки размещен дисковый нож с ребордами. Дисковый нож выполнен в виде плоского кольца с режущей кромкой на внешнем диаметре. Он снабжен бороздообразователем. Последний выполнен в виде оппозитно установленных большими основаниями полых усеченных конусов, сопряженных с ребордами. Они выполнены в виде полых цилиндров. Реборды смонтированы на оси вращения. Семяпровод установлен в плоскости бороздообразователя. Его нижний конец имеет косой срез. Полость между семяпроводом и тукопроводом закрыта щитком. Использование изобретения позволит повысить урожайность культур и снизить себестоимость. 2 ил.
Изобретение относится к сельскохозяйственному машиностроению, в частности к комбинированным сошникам, используемым в посевных машинах, производящих рядковый посев семян сельскохозяйственных культур. Известен комбинированный сошник, содержащий установленные на поводке свободно вращающийся плоский диск, неподвижно закрепленные семянаправитель и бороздообразующий рабочий орган, нижний обрез которого выполнен в виде части килевидного сошника и снабженного оппозитно установленными дополнительными плоскорежущими лапами с режущими кромками на фронтальных частях и изогнутыми от плоскости диска под углом к горизонтальной плоскости лезвиями, стойки упомянутых лап размещены на поводке с возможностью переустановки по высоте, стрельчатой полольной лапой, размещенной спереди семянаправителя и симметрично плоскости диска, килевидная часть сошника размещена на нижнем срезе стойки стрельчатой полольной лапы, и выравнивателем поверхности рядка в виде обращенных друг к другу криволинейных лап (см. патент RU №2204894. М. кл.7 А 01 С 7/20. Комбинированный сошник / В.Г.Абезин, В.В.Карпунин, А.М.Салдаев. Заявлено 28.09.2001 г.). К недостаткам описанного комбинированного сошника относятся неравномерная глубина заделки семян, отсутствие их фиксации вдоль рядка, слабый контакт семян с почвой в бороздке и низкая всхожесть семян. Наиболее близким техническим решением, принятым нами за наиближайший аналог, является сошник, состоящий из комбинированной стойки, включающей клинообразную грудь, семяпровод, тукопровод, в нижней части стойки закреплена стрельчатая лапа, ниже плоскости резания, в которой предусмотрен клинообразный полоз, при этом грудь сошника в верхней части прямолинейна, а в нижней части закруглена по радиусу, равному радиусу дискового ножа, установленного впереди стойки с зазором 3…5 мм между наружным диаметром и передней кромкой груди сошника, на дисковом ноже установлены реборды, ограничивающие заглубление сошника, а за семяпроводом установлены загортачи, которые крепятся к нижней части стрельчатой лапы (см. Ресурсосберегающая почвозащитная технология механизированного возделывания и уборки бахчевых культур: Учебное пособие / В.Г.Абезин; Калм. гос. ун-т. – Элиста, 1993. – 120 с., стр.40…41). К недостаткам описанного сошника относятся использование клинообразного полоза, который значительно повышает сопротивление сошника, бороздка, выполненная сошником, имеет неравномерную глубину, стенки бороздки не обеспечивают четкой фиксации семян вдоль оси рядка и достаточного контакта с почвой, при этом значительно снижается всхожесть семян. Сущность заявленного изобретения заключается в следующем. Задача, на решение которой направлено заявленное изобретение, – снижение сопротивления движению сошника, образование бороздки для семян с заданным оформленным профилем и с уплотненными стенками, предотвращение обволакивания стойки растительными остатками, четкая фиксация семян вдоль оси рядка, что снижает защитную зону при междурядной обработке и трудоемкость ухода за посевами. Технический результат – повышение всхожести семян, урожайности и снижение себестоимости. Указанный технический результат достигается тем, что в известном комбинированном сошнике сеялки-культиватора, включающем стойку с клинообразной грудью, семяпровод, тукопровод, стрельчатую плоскорежущую лапу, дисковый нож с ребордами, загортачи, согласно изобретению, дисковый нож в виде плоского кольца с режущей кромкой на внешнем диаметре снабжен бороздообразователем в виде оппозитно установленных большими основаниями полых усеченных конусов, сопряженных с ребордами в виде полых цилиндров, смонтированных на оси вращения, нижний конец семяпровода имеет косой срез и установлен в плоскости бороздообразователя, при этом полость между семяпроводом и тукопроводом закрыта щитком. Изобретение поясняется чертежами. На фиг.1 изображен сошник, вид сбоку. На фиг.2 – сечение А-А на фиг.1. Сведения, подтверждающие возможность реализации заявленного изобретения, заключаются в следующем. Комбинированный сошник сеялки-культиватора включает клинообразную стойку 1, сзади к которой закреплен семяпровод 2 и тукопровод 3. Перед клинообразной стойкой 1 смонтирован дисковый нож 4, который имеет лезвийную 5 и коническую 6 части. С обеих сторон дискового ножа установлены реборды 7, для прохода которых предусмотрены выемки 8. К нижней части стойки 1 закреплена стрельчатая плоскорежущая лапа 9, закрытая сверху между семяпроводом и тукопроводом щитком 10. К нижним кромкам стрельчатой лапы 9 закреплены загортачи 11. Дисковый нож установлен в створе стойки с помощью подшипников 12 на кронштейнах 13, закрепленных на клинообразной стойке 1. Жесткость тукопровода 3 обеспечивается распорной планкой 14 между семяпроводом и тукопроводом. Комбинированный сошник работает следующим образом. При движении по полю лезвийная часть 5 вертикального дискового ножа 4 разрезает верхний слой почвы и растительные остатки, а коническая бороздообразующая часть 6 ножа раздвигает разрезанную почву, уплотняет стенки бороздки и оформляет клиновидную канавку с углом раствора 2 По тукопроводу 3 на влажный слой почвы, укрывающий семена, подаются удобрения, которые закрываются слоем почвы, поступающим со щитка и крыльев стрельчатой лапы. При контакте удобрений с влажным слоем почвы они частично растворяются и поступают к семенам, обеспечивают при этом оптимальные условия для роста и развития растений. Использование разработанной конструкции сошника позволяет увеличить всхожесть семян и повысить урожайность сельскохозяйственных культур.
Формула изобретения
Комбинированный сошник, содержащий стойку со стрельчатой плоскорежущей лапой в нижней ее части, размещенный в створе стойки дисковый нож, семяпровод, загортач и тукопровод, установленные за стойкой, отличающийся тем, что дисковый нож в виде плоского кольца с режущей кромкой на внешнем диаметре снабжен бороздообразователем в виде оппозитно установленных большими основаниями полых усеченных конусов, сопряженных с ребордами в виде полых цилиндров, смонтированных на оси вращения, нижний конец семяпровода имеет косой срез и установлен в плоскости бороздообразователя, при этом полость между семяпроводом и тукопроводом закрыта щитком.

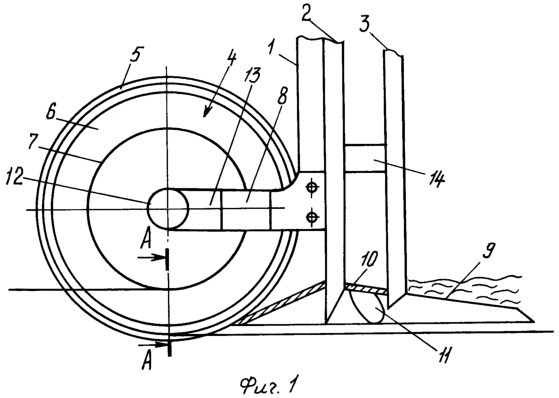

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 20.07.2006
Извещение опубликовано: 27.02.2008 БИ: 06/2008
|
||||||||||||||||||||||||||
. При этом стенки канавки будут сохранять заданную форму. Стрельчатая лапа 9 подрезает пласт в горизонтальной плоскости и срезает сорняки, встречающиеся по фронту движения лапы. Подрезанный пласт почвы поднимается, разрыхляется и поступает на щиток 10. Семена по семяпроводу 2 поступают в канавку, образованную конической частью ножа, и фиксируются вдоль рядка, обеспечивая точно заданную глубину заделки. Загортачи 11 захватывают влажный слой почвы с краев канавки и укрывают им уложенные семена.
