(54) УСТРОЙСТВО ДЛЯ РАЗДЕЛКИ ПЛОСКОГО ТРЕХЖИЛЬНОГО БРОНИРОВАННОГО КАБЕЛЯ

(57) Реферат:

Изобретение относится к технологическому оборудованию для разрезки, снятия и измельчения изоляции и защитных покрытий и может быть использовано в электротехнической, нефтяной отрасли, а также в других отраслях промышленности, занимающихся их утилизацией. Техническим результатом является улучшение разделки плоского трехжильного бронированного кабеля без нанесения механических повреждений медной жилы и возможность повторного ее использования для производства. Устройство для разделки плоского трехжильного бронированного кабеля содержит установленные на станине последовательно технологическому процессу узлы: размотки, направления и рихтовки, разрезки защитного покрытия кабеля, снятия защитного покрытия кабеля; разрезки и снятия пластмассовой изоляции кабеля качающимся самоцентрирующимся клиновым ножом, в средней части которого имеется паз и отверстия для медных жил кабеля, проходящие через центр лезвия продольно оси; измельчения пластмассовой изоляции кабеля при помощи вращающегося лопастного ножа, тянущего приводного ролика с тремя обечайками для обеспечения поступательного движения кабеля, смотки и равномерной укладки медных жил кабеля на приводные катушки. 8 ил.

Известно устройство для разрезки изоляции кабеля, состоящее из барабана, узла направления и рихтовки кабеля, узла резки, узла снятия бронирующей оболочки и свинцовой оболочки, использующее для разрезки изоляции кабеля стационарные ножи в виде резцов (1).

Данное устройство (1) не обеспечивает полной разделки плоских трехжильных бронированных кабелей с пластмассовой изоляцией, а также ее измельчение.

Известно устройство для разделки плоского трехжильного бронированного кабеля, содержащее установленные на станине последовательно технологическому процессу узлы размотки, направления и рихтовки, разрезки защитного покрытия и полиэтиленовой изоляции; узел разрезки защитного покрытия выполнен в виде приводного дискового ножа и приводного зубчатого ролика, узел разрезки полиэтиленовой изоляции выполнен в виде приводного зубчатого ролика и трех дисковых ножей, дополнительно устройство содержит узел измельчения полиэтиленовой изоляции с установленным в нем приводным лопастным ножом, для равномерной укладки медных жил применен укладчик, а смотка и укладка медных жил на приемные катушки осуществляется синхронизацией скорости движения медных жил кабеля через все узлы устройства при помощи приводных зубчатых роликов и фрикционов (2).

Данное устройство (2) хотя и обеспечивает полную разделку плоских трехжильных бронированных кабелей с пластмассовой изоляцией, но использовать повторно медную жилу не позволяет из-за механического повреждения жилы, которое наносится дисковым ножом.

Задачей изобретения является улучшение разделки плоского трехжильного бронированного кабеля без нанесения механических повреждений медной жилы и возможность повторного ее использования для производства.

Данная задача решена применением устройства для разделки плоского трехжильного бронированного кабеля, содержащего установленные на станине последовательно технологическому процессу узлы: размотки, направления и рихтовки, разрезки защитного покрытия кабеля, снятия защитного покрытия кабеля; разрезки и снятия пластмассовой изоляции кабеля качающимся самоцентрирующимся клиновым ножом, в средней части которого имеется паз и отверстия для медных жил кабеля, проходящие через центр лезвия продольно оси; измельчения пластмассовой изоляции кабеля при помощи вращающегося лопастного ножа, тянущего приводного ролика с тремя обечайками для обеспечения поступательного движения кабеля, смотки и равномерной укладки медных жил кабеля на приводные катушки.

Предлагаемое устройство для разделки плоского трехжильного бронированного кабеля поясняется чертежами, где

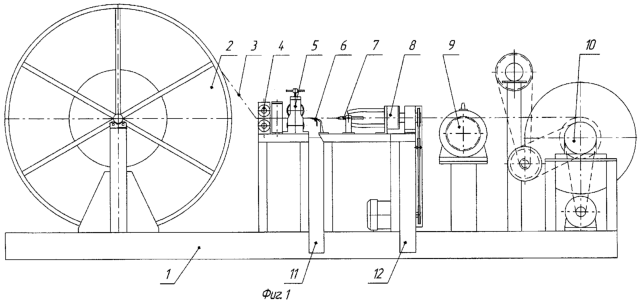

на фиг.1 представлен боковой общий вид предлагаемого устройства,

на фиг.2 – поперечный разрез разделываемого кабеля,

на фиг.3 – схема узла разрезки защитного покрытия кабеля,

на фиг.4 – разрез качающегося самоцентрирующегося клинового ножа для разрезки и снятия пластмассовой изоляции кабеля,

на фиг.5 – вид А фиг.6,

на фиг.6 – схема узла измельчения пластмассовой изоляции кабеля,

на фиг.7 – схема узла тянущего ролика для поступательного движения кабеля,

на фиг.8 – схема узла приемного устройства с укладчиком для сматывания и равномерной укладки медных жил на катушки.

Устройство для разделки плоского трехжильного бронированного кабеля (фиг.1) состоит из станины 1, на которой размещается барабан 2 с разделываемым кабелем 3, а также узлы: направления и рихтовки 4 кабеля 3, разрезки защитного покрытия 5 кабеля 3, снятия защитного покрытия 6 кабеля 3, разрезки и снятия пластмассовой изоляции 7 кабеля 3, измельчения пластмассовой изоляции 8 кабеля 3, тянущего ролика 9, приемного устройства 10 с укладчиком для сматывания и равномерной укладки медных жил на катушки, наклонных желобов 11 и 12 служащих для транспортирования защитного покрытия и пластмассовой изоляции в контейнеры-накопители (не указаны).

Узел разрезки защитного покрытия 5 содержит ролик 17 (фиг.3) с направляющей канавкой, ролик 18 и дисковый нож 19, предназначенный для разрезки брони 13 и подушки 14 (фиг.2). Узел снятия защитного покрытия 6 отделяет броню 13 и подушку 14 от изолированных жил кабеля 3. Качающийся самоцентрирующийся клиновой нож 21 (фиг.4) служит для продольной разрезки и снятия пластмассовой изоляции 15 кабеля 3. Узел измельчения пластмассовой изоляции 8 содержит вращающийся лопастной нож 23 (фиг.6) с отверстием в центре для прохождения медных жил 16. Узел тянущего ролика 9 содержит приводной вращающийся ролик 24 (фиг.7) с тремя обечайками для обеспечения поступательного движения разделываемого кабеля 3 через узлы 4, 5, 6, 7 и 8. Приводные катушки 25 (фиг.8) приемного устройства 10 служат для наматывания освобожденных медных жил 16. Вращение приводных катушек 25 осуществляется с помощью фрикционов 30, равномерная укладка медных жил 16 на приводные катушки 25 происходит посредством укладчика 26, совершающего возвратно-поступательное движение за счет винта 27, приводного вала 28 и цепной передачи 29.

Устройство для разделки плоского трехжильного бронированного кабеля работает следующим образом.

После пуска устройства в работу кабель 3 пропускают через узел направления и рихтовки 4 кабеля 3, разрезки защитного покрытия 5 (фиг.1).

Разрезка защитного покрытия кабеля 3 (брони 13 и подушки 14) осуществляется дисковым ножом 19 (фиг.3), установленным на ролике 18. Глубина резания кабеля 3 регулируется при помощи винта 20 путем перемещения роликов 17 и 18.

Узел снятия защитного покрытия 6 (фиг.1) отделяет разрезанную броню 13 и подушку 14 (фиг.2) от изолированных жил кабеля 3. Разрезанное и отделенное от изолированных жил покрытие кабеля (броня 13 и подушка 14) по наклонному желобу 11 направляется в контейнер-накопитель (на фиг.1 не показан).

Узел разрезки и снятия пластмассовой изоляции 7 при помощи качающегося самоцентрирующегося клинового ножа 21 (фиг.4) разрезает пластмассовую изоляцию кабеля 3 пополам за счет лезвия, а медные жилы 16 проходят через отверстия центра лезвия и хвостовую часть качающегося самоцентрирующегося клинового ножа 21. Из-за меньшего расстояния от торца лезвия до оси качения 22 и от оси качения до выхода медных жил 16 кабеля 3 происходит самоцентрирование качающегося клинового ножа 21. Паз в средней части корпуса самоцентрирующегося качающегося клинового ножа 21 служит для предотвращения заклинивания и обрыва медных жил 16 при работе. Разрезанная пластмассовая изоляция 15 по двум каналам (а и б) (фиг.6) направляется к вращающемуся лопастному ножу 23, а освобожденные от изоляции медные жилы 16 по центральному отверстию в лопастном ноже 23 направляются к приводному вращающемуся ролику 24 (фиг.7).

Узел измельчения пластмассовой изоляции 8 кабеля 3 при помощи вращающегося лопастного ножа 23 (фиг.6) производит измельчение пластмассовой изоляции 15, которая по наклонному желобу 12 направляется в контейнер-накопитель (на фиг.1 не показан).

Узел тянущего ролика 9 обеспечивает поступательное движение кабеля 3 от барабана 2 через узлы: направления и рихтовки 4 кабеля 3, разрезки защитного покрытия 5 кабеля 3, снятия защитного покрытия 6 кабеля 3, разрезки и снятия пластмассовой изоляции 7 кабеля 3, измельчения пластмассовой изоляции 8 кабеля 3. Приводной вращающийся ролик 24 (фиг.7) имеет три обечайки для трех медных жил 16 разделываемого кабеля 3.

Узел приемного устройства 10 осуществляет смотку медных жил 16 кабеля 3 на приводные катушки 25 (фиг.8). Равномерная укладка медных жил 16 кабеля 3 на приводные катушки 25 осуществляется укладчиком 26, совершающим возвратно-поступательное движение за счет винта 27, имеющего правую и левую нарезку и получающего вращение от приводного вала 28 через цепную передачу 29. Вращение приводных катушек 25 осуществляется при помощи фрикционов 30, которые обеспечивают синхронизацию скорости движения разделываемого кабеля 3 через все узлы устройства.

Устройство для разделки плоского трехжильного бронированного кабеля позволит утилизировать отработавший ресурс кабель погружных электроцентробежных насосов для добычи нефти, получить очищенные и без механических повреждений (рисок) медные жилы и измельченную пластмассовую изоляцию для повторного использования в промышленности.

Источники информации

1. Патент США № 4181047 кл. Н 02 G 1/12. 1980 г. (аналог).

2. Свидетельство на полезную модель

RU № 13451 U 1, кл. Н 02 G 1/12. 21.07. 1999 г. (прототип).

Формула изобретения

Устройство для разделки плоского трехжильного бронированного кабеля, содержащего установленные на станине последовательно технологическому процессу узлы размотки, направления и рихтовки, разрезки защитного покрытия кабеля, снятия защитного покрытия кабеля, разрезки и снятия пластмассовой изоляции кабеля, измельчения пластмассовой изоляции кабеля, тянущего приводного ролика, смотки и равномерной укладки медных жил кабеля на приводные катушки, отличающееся тем, что тянущий приводной ролик имеет три обечайки для обеспечения поступательного движения кабеля, а для разрезки изоляции кабеля используется качающийся самоцентрирующийся клиновой нож, причем корпус ножа имеет паз в средней части и через центр лезвия продольно оси корпуса ножа проходят отверстия для жил кабеля.
