Патент на изобретение №2267825
|
||||||||||||||||||||||||||
(54) ЯДЕРНЫЙ РЕАКТОР
(57) Реферат:
Изобретение относиться к ядерной технике и используется на атомных станциях с водо-водяными реакторами. Ядерный реактор содержит корпус и крышку с патрубками для вывода датчиков внутриреакторного контроля, шпильки с гайками для уплотнения вышеупомянутой крышки с корпусом, на патрубки для вывода датчиков внутриреакторного контроля установлены страхующие устройства, закрепленные на шпильках для уплотнения крышки с корпусом дополнительными гайками. Изобретение позволяет повысить безопасность эксплуатации ядерного реактора. 3 ил.
Изобретение относиться к ядерной технике и может быть использовано на атомных станциях с водо-водяными энергетическими реакторами. Известен ядерный реактор (В.П.Денисов, Ю.Г.Драгунов “Реакторная установка ВВЭР для электростанций”, стр.119-121, рис.6.3, Москва, Изд. AT, 2002) – принят за прототип, содержащий корпус, крышку с патрубками для вывода датчиков внутриреакторного контроля на периферии и чехлами с приводами системы управления и защиты в центральной части. Чехлы с приводами удерживаются от перемещения под воздействием давлением теплоносителя в вертикальной плоскости в случае аварийного разрушения их крепления с крышкой траверсой для транспортировки верхнего блока реактора. Недостатком этого реактора является отсутствие устройства для удержания патрубков для вывода датчиков внутриреакторного контроля, расположенных на периферии крышки, от перемещения в вертикальной и горизонтальной плоскостях в случае аварийного разрушения их крепления с крышкой, что может повлечь за собой повреждение важных для безопасности эксплуатации ядерного реактора систем. Задача – повышение безопасности эксплуатации ядерного реактора. Техническим результатом изобретения является исключение повреждения важных для безопасности эксплуатации реактора систем перемещающимися патрубками для вывода датчиков внутриреакторного контроля в случае аварийного разрушения их крепления с крышкой. Технический результат изобретения достигается тем, что на патрубки для вывода датчиков внутриреакторного контроля, расположенные на периферии крышки ядерного реактора, установлены страхующие устройства для предотвращения перемещения патрубков в вертикальной и горизонтальной плоскостях под воздействием давления теплоносителя в случае аварийного разрушения их крепления с крышкой, закрепленные на шпильках для уплотнения крышки с корпусом дополнительными гайками. Сущность предлагаемого изобретения поясняется чертежами, на которых представлено следующее: на фиг.1 – общий вид ядерного реактора; на фиг.2 – вид А – установка страхующего устройства на патрубки внутриреакторного контроля и закрепление их на шпильках для уплотнения корпуса с крышкой; на фиг.3 – страхующее устройство. Ядерный реактор содержит корпус 1, крышку корпуса 2 с патрубками 3 внутриреакторного контроля на периферии, чехлами 4 приводов системы аварийной защиты, шпильки 5 с гайками 6 для уплотнения крышки с корпусом, страхующие устройства 7, включающие втулки 8 с буртами 9 и опоры 10 и дополнительные гайки 11. При анализе уровня техники не обнаружено технических решений, имеющих сходные признаки с предлагаемым изобретением, т.е. настоящее решение соответствует требованиям новизны. При сборке ядерного реактора на корпус 1 устанавливается крышка 2 и производится уплотнение разъема корпуса 1 с крышкой 2 с помощью шпилек 5 и гаек 6. После чего производится сборка и уплотнение приводов системы управления и защиты в чехлах 4 и датчиков внутриреакторного контроля в патрубках 3. После этого на патрубки 3 для вывода датчиков внутриреакторного контроля устанавливаются страхующие устройства 7 таким образом, чтобы втулки 8 страхующего устройства буртами 9 опиралось на торцы патрубков 3, а шпильки 5 проходили через отверстия в опорах 10. После установки страхующих устройств 7 опоры 10 закрепляются на шпильках 5 дополнительными гайками 11.
Формула изобретения
Ядерный реактор, содержащий корпус и крышку с патрубками для вывода датчиков внутриреакторного контроля, шпильки с гайками для уплотнения вышеупомянутой крышки с корпусом, отличающийся тем, что на патрубки для вывода датчиков внутриреакторного контроля установлены страхующие устройства, закрепленные на шпильках для уплотнения крышки с корпусом дополнительными гайками.

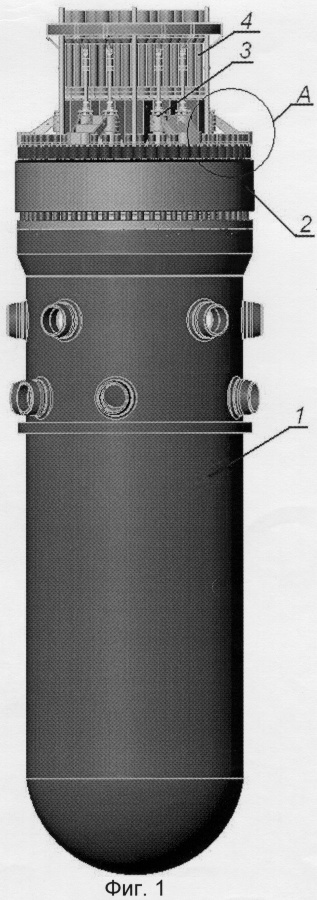

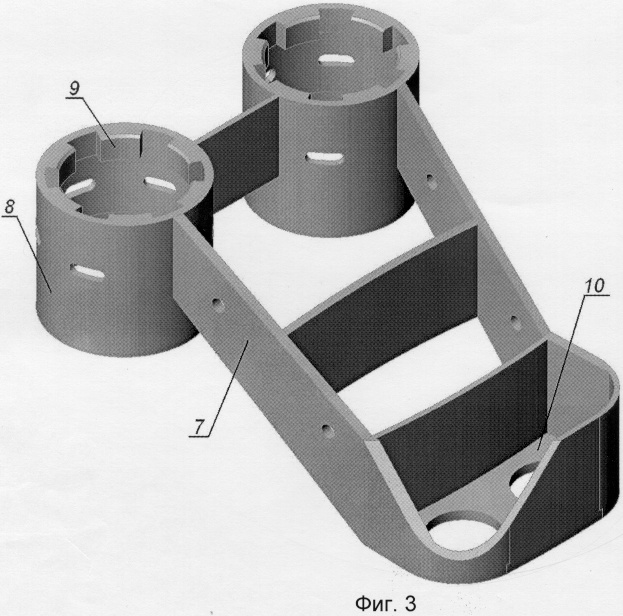

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 02.07.2008
Извещение опубликовано: 10.10.2009 БИ: 28/2009
NF4A Восстановление действия патента СССР или патента Российской Федерации на изобретение
Дата, с которой действие патента восстановлено: 27.12.2009
Извещение опубликовано: 27.12.2009 БИ: 36/2009
Изменения:
Номер и год публикации бюллетеня: 1-2006
Извещение опубликовано: 27.04.2010 БИ: 12/2010
|
||||||||||||||||||||||||||
