Патент на изобретение №2267508
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(54) КРАСКА ДОРОЖНАЯ РАЗМЕТОЧНАЯ
(57) Реферат:
Изобретение относится к лакокрасочной промышленности, в частности к производству красок для проезжей части автомобильных дорог и аэродромов с асфальтовым, бетонным или асфальтобетонным покрытием. Предлагаемая краска дорожная разметочная включает: в качестве акрилового пленкообразователя 48-52%-ный раствор сополимера стирола и бутилакрилата в толуоле «Полиформ-1В» – 22-28 мас.ч.; в качестве наполнителя – микромрамор фракционированный – 36-43 мас.ч. и оксигидроксид алюминия – “Прокаль” – 10-14 мас.ч.; пластификатор – хлорпарафин ХП-470 – 1-3 мас.ч.; в качестве органического растворителя содержит смесь толуола и этилацетата в отношении 2,4:1 или смесь толуола и ацетона в отношении 1:1 – 7-16 мас.ч.; 7-13 мас.ч. диоксида титана и дополнительно содержит загуститель – органическое производное монтмориллонита – “Бентоне SD-2” – 0,2-0,8 мас.ч.; диспергатор – смесь натуральных фосфолипидов – “Соя лецитин Nalec 10-F” – 0,2-0,5 мас.ч.; противоседиментационное средство – 20%-ный раствор органического соединения в ксилоле – “М-П-А 2000Х” – 0,1-0,3 мас.ч. Краска может дополнительно содержать модифицирующую добавку – 45-60%-ный раствор линейного термопластичного полиуретана на основе политетраметиленгликоля и толуилендиизоцианата в бутилацетате – “Пластур” до 5 мас.ч. Предлагаемая краска дорожная разметочная обладает прочностью пленки при ударе 100 см, твердостью пленки по маятниковому прибору типа М-3 0,75-0,80 усл. ед., а белизна составляет 92-94%. 1 з.п.ф-лы, 2 табл. Изобретение относится к лакокрасочной промышленности, в частности к производству красок для проезжей части автомобильных дорог и аэродромов с асфальтовым, бетонным или асфальтобетонным покрытием. Известна краска для дорожной разметки по патенту №2109786, МПК С 09 D133/10, содержащая, мас.%:
Недостатками известной краски являются недостаточная белизна (80-85%), недостаточная твердость пленки по маятниковому прибору типа М-3 (55-65 усл. ед.) и низкая прочность пленки при ударе (50 см). Наиболее близким техническим решением по совокупности существенных признаков и достигаемому результату к изобретению является краска дорожная разметочная по патенту №2155200, МПК С 09 D133/10, содержащая, мас.%:
Недостатками известной краски являются недостаточная белизна (85-91%), недостаточная твердость пленки по маятниковому прибору типа М-3 (55 усл.ед.) и низкая прочность пленки при ударе (50 см). Задачей изобретения является создание краски дорожной разметочной с повышенной прочностью пленки при ударе, твердостью пленки по маятниковому прибору М-3 и с более интенсивной белизной краски при сохранении остальных показателей на том же уровне. Поставленная задача решается за счет того, что краска дорожная разметочная, включающая акриловый пленкообразователь, наполнитель, пластификатор – хлорпарафин ХП-470, органический растворитель и пигмент – диоксид титана, в качестве акрилового пленкообразователя содержит 48-52%-ный раствор сополимера стирола и бутилакрилата в толуоле – «Полиформ – 1В», в качестве наполнителя – микромрамор фракционированный и оксигидроксид алюминия – «Прокаль», в качестве органического растворителя – смесь толуола и этилацетата в соотношении 2,4:1 или смесь толуола и ацетона в соотношении 1:1 и дополнительно содержит загуститель – органическое производное монтмориллонита -«Бентоне SD-2», диспергатор – смесь натуральных фосфолипидов -«Соя лецитин Nalec 10-F», противоседиментационное средство – 20%-ный раствор органического соединения в ксилоле – «М-П-А-2000Х» при следующем соотношении компонентов, мас.ч.:
Краска дополнительно может содержать модифицирующую добавку – 45-60%-ный раствор линейного термопластичного полиуретана на основе политетраметиленгликоля и толуилендиизоцианата в бутилацетате «Пластур» до 5 мас.ч. В краске дорожной разметочной в качестве акрилового пленкообразователя используется 48-52%-ный раствор сополимера стирола и бутилакрилата в толуоле – «Полиформ – 1В». В качестве пигментов композиция содержит диоксид титана по ТУ 6-10-01650-92. В качестве наполнителей используется оксигидроксид алюминия -«Прокаль» по ТУ 2322-002-50898710-2001, микромрамор фракционированный по ТУ 5716-003-40705684-2001. В качестве пластификатора в композиции использован хлорпарафин ХП-470 по ТУ 6-01-16-90. В качестве органических растворителей используется смесь толуола по ГОСТ 5789-78 и этилацетата по ГОСТ 8981-78 в соотношении 2,4:1 или смесь толуола и ацетона по ГОСТ 2603-73 в соотношении 1:1. В качестве загустителя используется органическое производное монтмориллонита – «Бентоне SD-2», представляющее собой реологическую присадку на основе органических модификаций слоистых силикатов (лист спецификации фирмы «Реокс, ИНК, Германия). Физико-механические характеристики
В качестве диспергатора краска содержит смесь натуральных фосфолипидов – «Соя лецитин Nalec 10-F» (лист спецификации фирмы BYK-CHEMIE. Германия). Физико-механические характеристики
В качестве противоседиментационного средства используется 20%-ный раствор органического соединения в ксилоле – «М-П-А 2000Х» (лист спецификации фирмы «Реокс, ИНК», Германия) Физико-механические характеристики

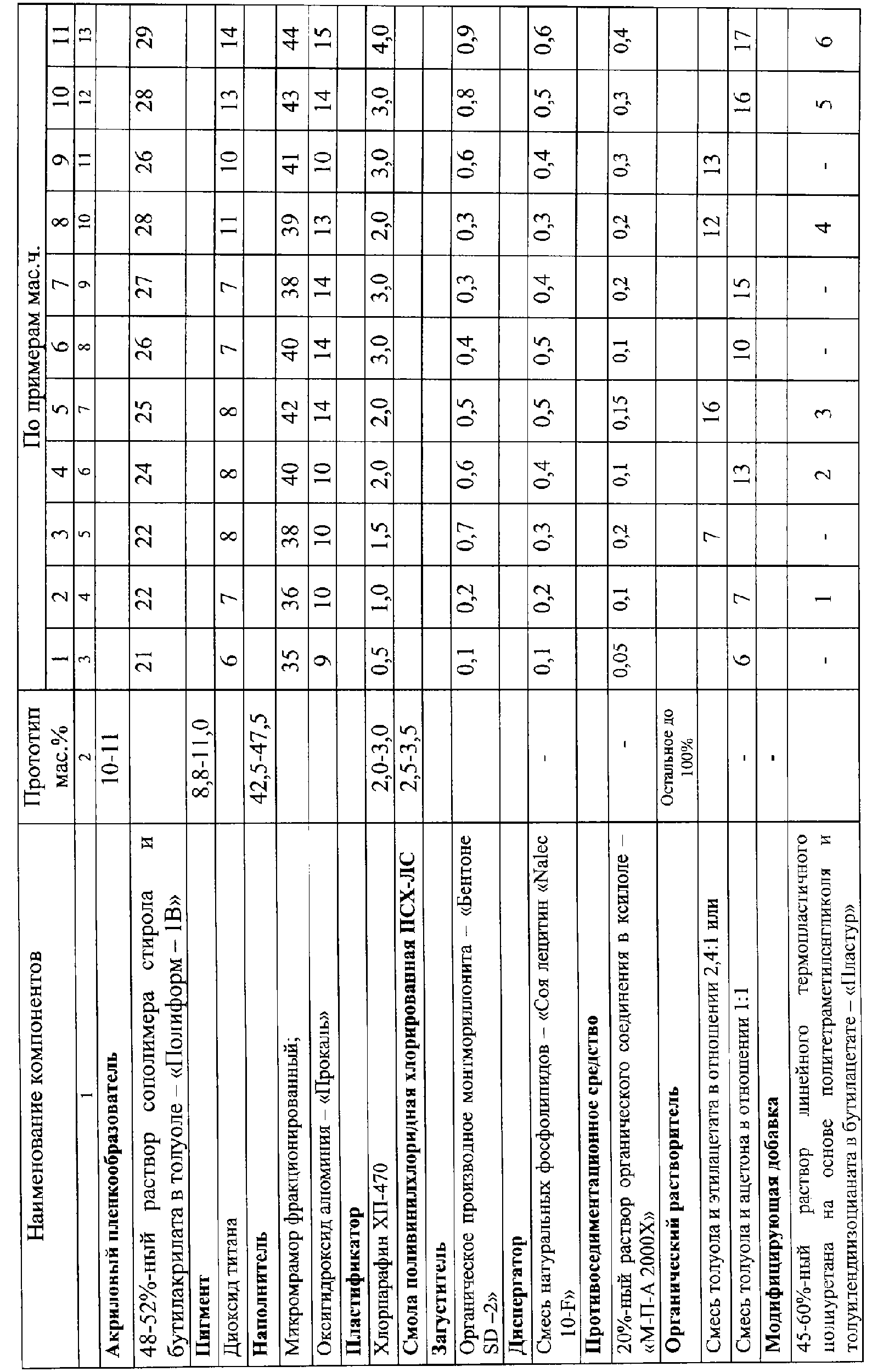

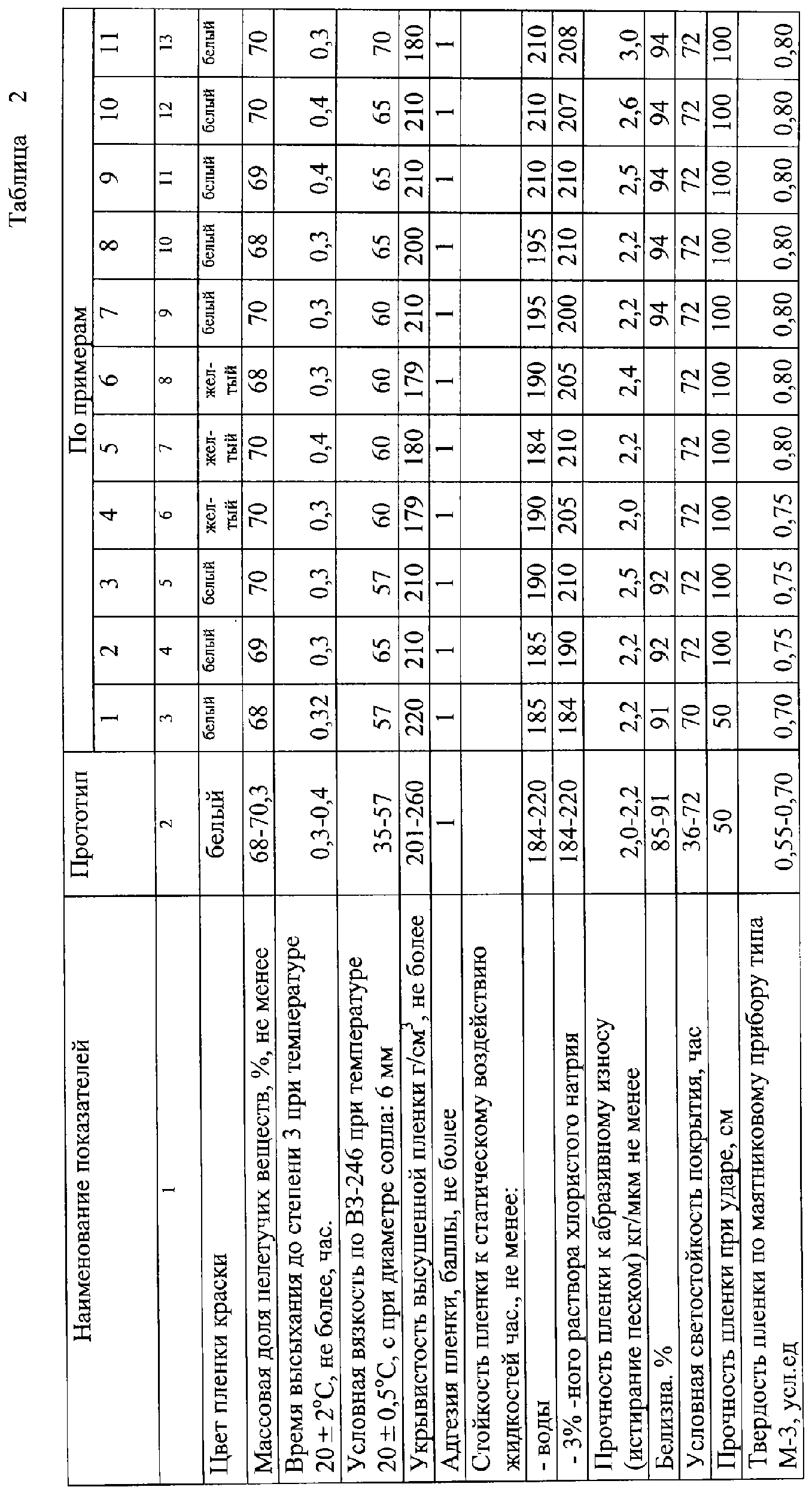

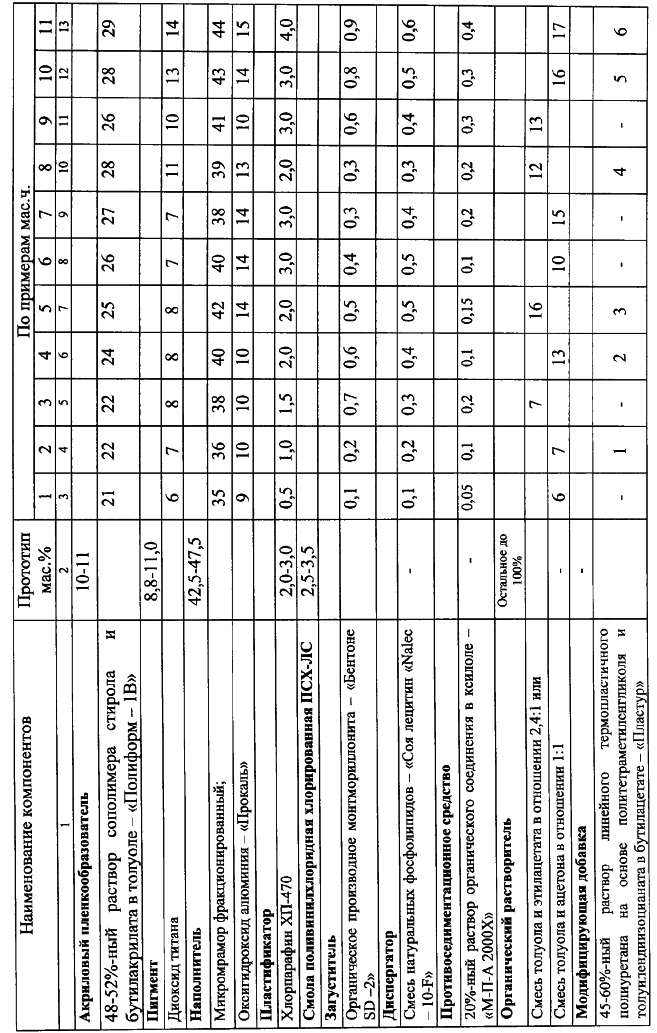

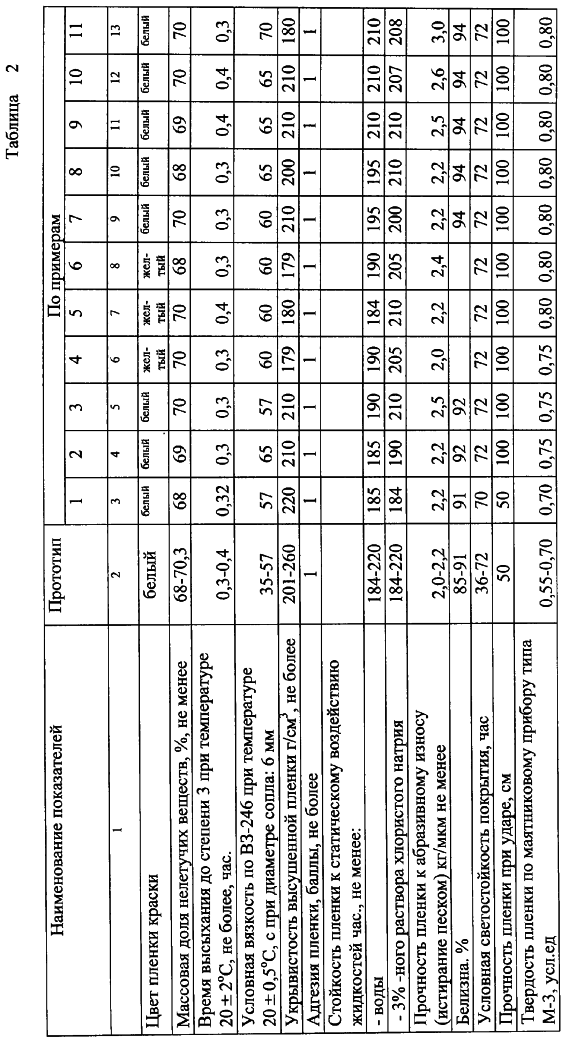

В качестве модифицирующей добавки композиция содержит 45-60%-ный раствор линейного термопластичного полиуретана на основе политетраметиленгликоля и толуилендиизоцианата в бутилацетате «Пластур» ТУ84-07509.103.351-92. Краска дорожная разметочная готовится по следующей технологии. В диссольвер без обогрева загружают органический растворитель, пластификатор, загуститель, диспергатор, акриловый пленкообразователь, пигмент, наполнители, модифицирующую добавку и противоседиментационное средство и перемешивают 1,5-2 часа. Полученную композицию диспергируют в бисерной мельнице. Готовая краска наносится машинами для разметки дорог или краскораспылителем, валиком или кистью. В табл. 1 приведены примеры выполнения компонентного состава краски дорожной разметочной. Испытания свойств краски и покрытий из нее проводятся по стандартным методикам. Полученные результаты испытаний предлагаемой краски и покрытий в сравнении с прототипом приведены в табл.2. Из табл. 2 видно, что предлагаемая краска дорожная разметочная обладает прочностью пленки при ударе 100 см, твердостью пленки по маятниковому прибору типа М-3 0,75-0,80 усл.ед., а белизна составляет 92-94%.
Формула изобретения
1. Краска дорожная разметочная, включающая акриловый пленкообразователь, наполнитель, пластификатор – хлорпарафин ХП-470, органический растворитель и пигмент – диоксид титана, отличающаяся тем, что в качестве акрилового пленкообразователя содержит 48-52%-ный раствор сополимера стирола и бутилакрилата в толуоле «Полиформ-1В», в качестве наполнителя содержит микромрамор фракционированный и оксигидроксид алюминия «Прокаль», в качестве органического растворителя содержит смесь толуола и этилацетата в отношении 2,4:1 или смесь толуола и ацетона в отношении 1:1 и дополнительно содержит загуститель – органическое производное монтмориллонита «Бентоне SD -2», диспергатор – смесь натуральных фосфолипидов «Соя лецитин Nalec 10-F», противоседиментационное средство – 20%-ный раствор органического соединения в ксилоле «М-П-А 2000Х», при следующем соотношении компонентов, мас.ч.:
2. Краска по п.1, отличающаяся тем, что дополнительно содержит модифицирующую добавку – 45-60%-ный раствор линейного термопластичного полиуретана на основе политетраметиленгликоля и толуилендиизоцианата в бутилацетате – «Пластур» до 5 мас.ч.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
