Патент на изобретение №2267341

(54) УСТРОЙСТВО ДИСКРЕТНОЙ ОЦЕНКИ УСИЛИЙ СПОРТСМЕНА В АКАДЕМИЧЕСКОЙ ГРЕБЛЕ

(57) Реферат:

Устройство предназначено для использования в области спорта, а именно для оценки механической работы человека в процессе гребли, и позволяет обеспечить упрощение конструкции. Датчик момента силы имеет контактную пластину, через которую контактная пластина, взаимодействующая с веретеном весла, замыкает последовательно микропереключатели, находящиеся последовательно в цепи электроламп и источника тока, для визуализации усилия, приложенного спортсменом при каждом гребке, при этом контактные пластины установлены под каблук весла. Устройство может быть заключено в кожух, имеющий полку для установки под каблук весла. 1 з.п. ф-лы, 2 ил.

Изобретение относится к спорту, а именно к устройствам для оценки механической работы человека в процессе гребли.

Известно “Рычажное устройство оценки усилий по ходу лодки в академической гребле, которое содержит датчик момента силы и угла поворота, выполненный в виде флажка, установленного на консольную ось вертлюга, выступающую вниз (патент РФ №2206357, кл. А 63 В 69/06, 20.06.2003).

Недостатком известного устройства является непосредственный контакт флажка с водой, что затормаживает ход лодки и, следовательно, снижает эксплуатационные возможности устройства.

Наиболее близким аналогом заявленного изобретения является устройство для оценки усилий спортсмена в академической гребле, содержащее датчик момента силы, имеющий контактную пластину, взаимодействующую с веретеном весла, установленного в вертлюге, и источник тока (авторское свидетельство №1750713, кл. А 63 В 69/06, 1992).

Недостаток наиболее близкого аналога состоит в том, что устройство является стационарным и не предназначено для подготовки спортсменов на открытой воде, что снижает его эксплуатационные возможности.

Техническим результатом изобретения является расширение эксплуатационных возможностей.

Указанный технический результат достигается тем, что в известном устройстве дискретной оценки усилий спортсмена в академической гребле, содержащем датчик момента силы, имеющий контактную пластину, взаимодействующую с веретеном весла, установленного в вертлюге, и источник тока, согласно изобретению датчик момента силы имеет контактную пластину, через которую контактная пластина, взаимодействующая с веретеном весла, замыкает последовательно микропереключатели, находящиеся последовательно в цепи электроламп и источника тока, для визуализации усилия, приложенного спортсменом при каждом гребке, при этом контактные пластины установлены под каблук весла.

Устройство может быть заключено в кожух, имеющий полку для установки под каблук весла.

Устройство поясняется чертежами, где

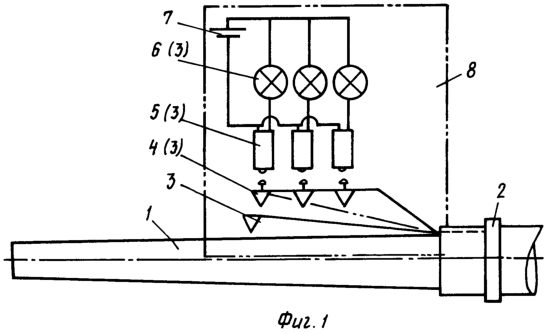

на фиг.1 изображена электромеханическая схема устройства;

на фиг.2 показана установка устройства на весло.

Устройство содержит датчик момента силы, имеющий контактные пластины 3 и 4, взаимодействующие с веретеном 1 весла 9, установленного в вертлюге (не показан), и источник тока 7, при этом контактные пластины 3 и 4 датчика момента силы взаимодействуют между собой, и контактная пластина 3, взаимодействующая с веретеном весла 9, через контактную пластину 4 замыкает последовательно микропереключатели 5, находящиеся последовательно в цепи электроламп 6 и источника тока 7 для визуализации усилия, приложенного спортсменом при каждом гребке, при этом контактные пластины 3 и 4 установлены под каблук 2 весла 9. Устройство в целом заключено в кожух 8, имеющий полку для установки под каблук 2 весла 9.

Работает устройство следующим образом.

При воздействии на веретено 1 весла 9, установленного в вертлюге уключины, веретено 1 при нарастании усилий подвергается изгибу пропорционально прилагаемым спортсменом усилиям. Когда изгиб достигает нормированного значения, контактная пластина 3, взаимодействуя с веретеном 1, замыкает последовательно через контактную пластину 4 микропереключатель 5, при этом зажигаются электролампы 6, соответственно усилиям, например, “меньше” – “норма” – “больше”, что позволяет спортсмену дискретным образом и объективно оценивать уровень приложенного усилия на каждом гребке и совершенствовать тренировочный процесс.

Устройство является компактным, легко устанавливается под каблук посредством обычных крепежных винтов и демонтируется, не является энергоемким. Могут быть использованы батареи электропитания 1,5 В. Кожух может быть выполнен негерметичным.

Формула изобретения

1. Устройство дискретной оценки усилий спортсмена в академической гребле, содержащее датчик момента силы, имеющий контактную пластину, взаимодействующую с веретеном весла, установленного в вертлюге, и источник тока, отличающееся тем, что датчик момента силы имеет контактную пластину, через которую контактная пластина, взаимодействующая с веретеном весла, замыкает последовательно микропереключатели, находящиеся последовательно в цепи электроламп и источника тока, для визуализации усилия, приложенного спортсменом при каждом гребке, при этом контактные пластины установлены под каблук весла.

2. Устройство по п.1, отличающееся тем, что оно заключено в кожух, имеющий полку для установки под каблук весла.
