Патент на изобретение №2267287

(54) ЕМКОСТЬ ДЛЯ ЖИДКОСТИ

(57) Реферат:

Изобретение относится к емкостям для жидкостей, а именно к вращающимся емкостям. Емкость для жидкости включает боковые стенки и дно. Наружная поверхность дна емкости снабжена элементом для вращения емкости без раскачивания, выполненным в виде полусферы или конуса и расположенным в центре пересечения центральных осей. Плоскость, в которой расположена верхняя кромка стенок емкости, выполнена наклонной к горизонтальной плоскости. Путем вращения емкости вокруг ее вертикальной оси на горизонтальной плоскости обеспечивается перемешивание жидкости. 3 ил.

Изобретение относится к емкостям для жидкостей, а именно к вращающимся емкостям.

Известен стакан для жидкости, содержащий боковые стенки и дно, установленный в элемент крепления стакана (см. US 5294018 А, кл. А 47 G 19/22, 15.03.1994).

Данный стакан не обеспечивает перемешивание жидкости в стакане из-за его неподвижной установки.

Наиболее близким к предлагаемому изобретению по совокупности существенных признаков является емкость для жидкости, включающая боковые стенки и дно стакана (см. ЕР 1216639 А1, кл. А 47 G 19/22, 26.02.2002).

Данная емкость не обеспечивает перемешивание жидкости в емкости путем вращения ее вокруг вертикальной оси из-за ее неподвижной установки на горизонтальной плоскости.

Задачей изобретения является создание возможности перемешивания жидкости.

Техническим результатом при использовании изобретения является обеспечение перемешивания жидкости в емкости путем вращения емкости вокруг ее вертикальной оси на горизонтальной плоскости.

Указанный технический результат достигается тем, что в емкости для жидкости, включающей боковые стенки и дно, согласно изобретению наружная поверхность дна емкости снабжена элементом для вращения емкости без раскачивания, выполненным в виде полусферы или конуса и расположенным в центре пересечения центральных осей. Плоскость, в которой расположена верхняя кромка стенок емкости, выполнена наклонной к горизонтальной плоскости.

Изобретение поясняется чертежами.

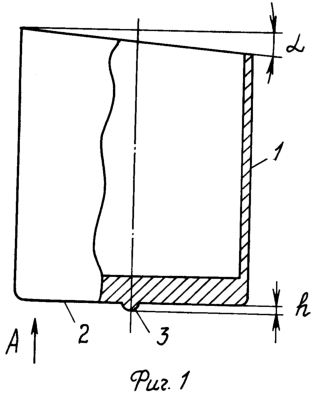

На фиг.1 изображена емкость для жидкости, общий вид;

на фиг.2 – то же, вид А на фиг.1;

на фиг.3 – то же, где элемент вращения емкости выполнен в виде конуса.

Емкость для жидкости состоит из боковых стенок 1 и дна 2. Наружная поверхность дна 2 снабжена элементом 3 для вращения емкости вокруг своей вертикальной оси. Элемент 3 выполнен или в виде полусферы, или в виде конуса и расположен в центре пересечения осей симметрии дна емкости. Высота h элемента 3 вращения емкости определяется в зависимости от радиуса R дна емкости и составляет такую величину, которая настолько велика, что позволяет емкости вращаться, но настолько мала, что не позволяет ей раскачиваться. Верхняя кромка боковых стенок 1 емкости выполнена наклонной под углом , который не превышает 15°, то есть плоскость, в которой расположена верхняя кромка стенок емкости, выполнена наклонной к горизонтальной плоскости.

Емкость для жидкости используется следующим образом.

Наливают в емкость любой напиток и вращают посредством элемента 3 на горизонтальной плоскости, в зависимости от величины прилагаемой силы напиток в емкости становится однородным, при этом наклонная поверхность верхней кромки боковой стенки 1 емкости позволяет получить волнообразное качание верхней кромки, что способствует лучшему перемешиванию жидкости.

Формула изобретения

Емкость для жидкости, включающая боковые стенки и дно, отличающаяся тем, что наружная поверхность дна емкости снабжена элементом для вращения емкости без раскачивания, выполненным в виде полусферы или конуса и расположенным в центре пересечения центральных осей, при этом плоскость, в которой расположена верхняя кромка стенок емкости, выполнена наклонной к горизонтальной плоскости.

РИСУНКИ
