Патент на изобретение №2267284

(54) СПОСОБ РАСКРОЯ МЕХОВЫХ ШКУРОК

(57) Реферат:

Изобретение относится к легкой промышленности и может быть использовано в скорняжно-пошивочном производстве при изготовлении меховых изделий. В способе раскроя меховых шкурок, путем нанесения на кожевую ткань линий заданной конфигурации, разрезания по этим линиям на фрагменты, смещения и соединения фрагментов, наносят линии двух конфигураций: прямые – направляющие, параллельные линии хребта, не менее двух, при ширине не менее 0,5 см, на расстоянии друг от друга, равном ширине шкурки за вычетом ширины направляющей, умноженной на их количество, и между ними дуги радиусом, равным ширине шкурки, из центра выбранного на оси, расположенной посередине между направляющими. После смещения каждый дугообразный фрагмент складывают кожевой тканью внутрь, при этом соединение проводят в два этапа – вначале соединяют сложенные фрагменты с направляющими, а затем друг с другом. Способ расширяет технологические возможности раскроя меховых шкурок при изготовлении двухсторонних изделий. 1 з.п. ф-лы, 1 ил.

Изобретение относится к легкой промышленности и может быть использовано в скорняжно-пошивочном производстве при изготовлении меховых изделий.

Известен способ раскроя меховых шкурок в процессе изготовления головных уборов, включающий нанесение на кожевую ткань шкурки линий заданной конфигурации, соответствующих контурам лекал, перфорацию кожевой ткани на отдельных участках, раскрой и соединение деталей (патент РФ №2019111, А 42 С 1/00, 1994, БИ №17).

Известен также способ раскроя меховых шкурок, который является наиболее близким к предлагаемому способу по технической сущности. Он заключается в нанесении на кожевую ткань линий заданной конфигурации, разрезании по этим линиям, смещении и сшивании кожевой ткани (Геворкянц С.А. и др. Разработка и адаптация методов декоративной отделки деталей меховых изделий / ж-л “Меха Мира”, 2000, №3, с.62-65 – прототип).

Однако технологические возможности этих способов ограничены в части изготовления двухсторонних меховых изделий.

Задачей предлагаемого способа раскроя меховых шкурок является расширение технологических возможностей способа раскроя при изготовлении изделий-трансформеров без изменения геометрической формы шкурки, когда шкурку рассматривают не как статичную составляющую, а как динамичный элемент конструкции.

Поставленная задача достигается предлагаемым способом раскроя меховых шкурок. Сущность предлагаемого способа заключается в следующем: в способе раскроя меховых шкурок путем нанесения на кожевую ткань линий заданной конфигурации, разрезания по этим линиям на фрагменты, смещения и соединения фрагментов линии наносят двух конфигураций: прямые – направляющие параллельные линии хребта не менее 2, при ширине не менее 0,5 см, на расстоянии друг от друга, равном ширине шкурки за вычетом ширины направляющей, умноженной на их количество, и между ними дуги радиусом, равным ширине шкурки, из центра, выбранного на оси, расположенной посередине между направляющими, после смещения каждый дугообразный фрагмент складывают кожевой тканью внутрь, при этом соединение проводят в два этапа – вначале соединяют сложенные фрагменты с направляющими, а затем друг с другом. Соединение сложенных фрагментов шкурки осуществляют через шнур или тесьму с навесными крючками и петлями, либо через тесьму “молния”.

Сопоставительный анализ заявленного технического решения с прототипом показывает, что предлагаемый способ отличается от известного тем, что наносят линии двух конфигураций: прямые – направляющие параллельные линии хребта не менее 2, при ширине не менее 0,5 см на расстоянии друг от друга, равном ширине шкурки за вычетом ширины направляющей, умноженной на их количество, и между ними – дуги радиусом, равным ширине шкурки, из центра, выбранного на оси, расположенной посередине между направляющими, после смещения каждый дугообразный фрагмент складывают кожевой тканью внутрь, соединение проводят в два этапа – вначале сложенные фрагменты соединяют с направляющими, а потом друг с другом.

Указанная совокупность признаков в сравнении с прототипом обеспечивает достижение заявленного технического результата. Заявленные параметры способа являются оптимальными.

Параметры построения прямых – направляющих и дуг определяют в зависимости от специфики шкурки, ее длины и прочности кожевой ткани. Направляющие по ширине могут быть равными или отличаться друг от друга. Наиболее оптимальным является число прямых – направляющих, равное 3, – симметричный раскрой. Дуги между направляющими строят произвольно выбранным шагом.

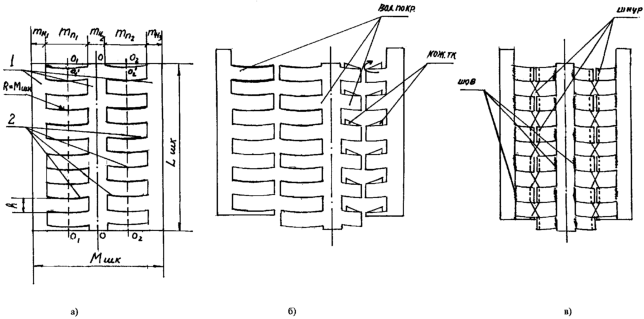

Сущность изобретения поясняет схема (см. чертеж): а – нанесение на кожевую ткань шкурки линий двух конфигураций; б – разрезание шкурки, смещение и складывание фрагментов кожевой тканью внутрь; в – соединение фрагментов. При этом 1 – прямые – направляющие; 2 – дуги; L_шк – длина шкурки; М_шк – ширина шкурки; m_H1,2,3 – ширина прямых направляющих; m_n1,2,3 – расстояние между направляющими; R – радиус дуги, равный М_шк; h – шаг построения дуги; OO – линия хребта шкурки; O₁O₁ и О₂О₂ – ось середины между направляющими.

Способ раскроя меховых шкурок (на примере шкурок норки) осуществляют следующим образом (см. чертеж). Исходные данные: L_шк=46 см, М_шк=10 см.

Вначале выбирают количество прямых – направляющих, оно равно 3 при их ширине 1 см (m_H1=m_H2=m_H3=1 см), определяют расстояние между ними: m_n1=m_n2=3,5 см. Ширину каждого участка между направляющими делят пополам и проводят оси O₁O₁ и O₂O₂. На этих осях произвольно выбранным шагом (h=2,0 см) отмечают равные участки. Затем строят дуги между направляющими, для чего радиусом, равным 10 см (R=М_шк), из центра, расположенного на оси O₁O₁ и O₂O₂, проводят дуги, расстояние между ними соответствует выбранному выше шагу – h=2 см. Затем шкурку по кожевой ткани разрезают по нанесенным линиям и смещают относительно друг друга, после чего каждый дугообразный фрагмент складывают кожевой тканью внутрь и соединяют с направляющими (шов), после чего их соединяют друг с другом (шнур).

Предлагаемый способ раскроя меховых шкурок был испытан с положительным результатом.

Данный способ расширяет технологические возможности раскроя меховых шкурок при изготовлении двухсторонних изделий – трансформеров, а именно позволяет изготавливать эти изделия без изменения геометрической формы шкурки при снижении их материалоемкости, веса и улучшения драпируемости.

Формула изобретения

1. Способ раскроя меховых шкурок путем нанесения на кожевую ткань линий заданной конфигурации, разрезания по этим линиям на фрагменты, смещения и соединения фрагментов, отличающийся тем, что наносят линии двух конфигураций: прямые – направляющие, параллельные линии хребта не менее двух, при ширине не менее 0,5 см, на расстоянии друг от друга, равном ширине шкурки за вычетом ширины направляющей, умноженной на их количество, и между ними дуги радиусом, равным ширине шкурки, из центра, выбранного на оси, расположенной посередине между направляющими, после смещения каждый дугообразный фрагмент складывают кожевой тканью внутрь, при этом соединение проводят в два этапа: вначале соединяют сложенные фрагменты с направляющими, а затем друг с другом.

2. Способ раскроя меховых шкурок по п.1, отличающийся тем, что соединение сложенных фрагментов шкурки осуществляют через шнур или тесьму с навесными крючками и петлями, либо через тесьму “молния”.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 01.06.2007

Извещение опубликовано: 27.01.2009 БИ: 03/2009
