Патент на изобретение №2267283

(54) СПОСОБ РАСКРОЯ МЕХОВЫХ ШКУРОК

(57) Реферат:

Изобретение относится к легкой промышленности и может быть использовано в скорняжно-пошивочном производстве при раскрое меховых шкурок в процессе изготовления меховых изделий. В способе раскроя меховой шкурки путем нанесения на кожевую ткань линий заданной конфигурации, разрезания по этим линиям на фрагменты, смещения и соединения фрагментов наносят линии двух конфигураций: прямые – направляющие, параллельные линии хребта, не менее двух, при ширине не менее 0,5 см, на расстоянии друг от друга, равном ширине шкурки за вычетом ширины направляющей, умноженной на их количество, и между ними – дуги радиусом, равным ширине шкурки, из центра, выбранного на оси, расположенной посередине между направляющими. Перед разрезанием с обеих сторон линии хребта строят две линии, проходящие через точки на концах предпоследних дуг в основании шкурки, и точки, расположенные на расстоянии до 25% ширины шкурки, на первых дугах в ее верхней части, при этом смещение и соединение фрагментов проводят по этой линии. Данный способ увеличивает технологические возможности раскроя меховых шкурок и позволяет расширить ассортиментный ряд меховых изделий. 1 ил.

Изобретение относится к легкой промышленности и может быть использовано в скорняжно-пошивочном производстве при раскрое меховых шкурок в процессе изготовления меховых изделий.

Известен способ изготовления головных уборов из пушнины, включающий нанесение на кожевую ткань шкурки линий заданной конфигурации (контуров лекал), перфорацию кожевой ткани на отдельных участках, раскрой и соединение деталей (Патент РФ №2019111, А 42 С 1/00, 1994, БИ №17).

Известен также способ раскроя меховых шкурок, который является наиболее близким к предлагаемому способу по технической сущности. Он заключается в нанесении на кожевую ткань линий заданной конфигурации, разрезании по этим линиям, смещении и сшивании кожевой ткани (Геворкянц С.А. и др. Разработка и адаптация методов декоративной отделки деталей меховых изделий / ж-л “Меха Мира”, №3, 2000, с.62-65 – прототип).

Однако эти способы характеризуют ограничения в части технологических возможностей, что сужает ассортиментный ряд изготовляемых меховых изделий.

Задачей изобретения является расширение ассортиментных и технологических возможностей раскроя меховых шкурок с изменением их геометрической формы в процессе изготовления меховых изделий.

Поставленная задача достигается предлагаемым способом раскроя меховых шкурок. Сущность предлагаемого способа заключается в следующем: в способе раскроя меховой шкурки путем нанесения на кожевую ткань линий заданной конфигурации, разрезания по этим линиям на фрагменты, смещения и соединения фрагментов, наносят линии двух конфигураций: прямые – направляющие, параллельные линии хребта, не менее двух, при ширине не менее 0,5 см, на расстоянии друг от друга, равном ширине шкурки за вычетом ширины направляющей, умноженной на их количество, и между ними – дуги радиусом, равным ширине шкурки, из центра, выбранного на оси, расположенной посередине между направляющими; перед разрезанием с обеих сторон линии хребта строят две линии, проходящие через точки на концах предпоследних дуг в основании шкурки и точки, расположенные на расстоянии до 25% ширины шкурки, на первых дугах в ее верхней части, по которым проводят смещение и соединение фрагментов.

Указанная совокупность признаков в сравнении с прототипом обеспечивает достижение заявленного технического результата. Заявленные параметры способа являются оптимальными.

Параметры построения прямых – направляющих и дуг определяют в зависимости от специфики шкурки, ее длины и прочности кожевой ткани.

Направляющие по ширине могут быть равными или отличаться друг от друга. Наиболее оптимальным является число прямых – направляющих, равное 3, – симметричный раскрой. Дуги между направляющими строят произвольно выбранным шагом.

При построении линий, по которым проводят смещение и соединение фрагментов, положение точек в основании шкурки, на концах предпоследних дуг, определяют минимальным расстоянием, необходимым для прочного соединения, а в верхней части – на первых дугах (до 25% ширины шкурки) необходимой величиной изменения геометрической формы шкурки (пластин) – от прямоугольной до трапециевидной.

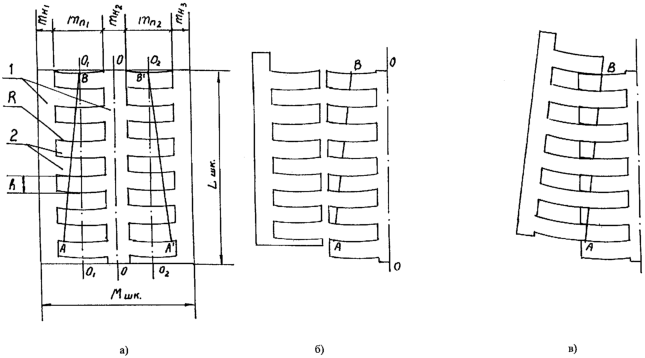

Сущность изобретения поясняет схема (см. чертеж): а – нанесение на кожевую ткань линий двух конфигураций, линий смещения и соединения; б – разрезание кожевой ткани по линиям заданной конфигурации; в – смещение и соединение фрагментов шкурки. При этом 1 – прямые – направляющие; 2 – дуги, L_шк – длина шкурки; М_шк – ширина шкурки; m_H1,2,3 – ширина прямых направляющих; m_n,1,2,3 – расстояние между направляющими; R – радиус дуг, равный M_шк; h – шаг построения дуг; OO – линия хребта шкурки; O₁O₁ и O₂O₂ – ось середины между направляющими; АВ и A’B’ – линии смещения и соединения.

Способ раскроя меховых шкурок (на примере шкурок норки) осуществляют следующим образом. Исходные данные: L_шк=46 см, М_шк=10 см.

Вначале выбирают количество прямых – направляющих, оно равно 3 при их ширине 1 см (m_H1=m_H2=m_H3=1 см), определяют расстояние между ними: m_n1=m_n2=3,5 см. Ширину каждого участка между направляющими делят пополам и проводят оси O₁O₁ и O₂O₂. На этих осях произвольно выбранным шагом (h=2,0 см) отмечают равные участки. Затем между направляющими строят дуги. Для чего радиусом, равным 10 см (R=М_шк) из центра, расположенного на оси O₁O₁ и O₂O₂, проводят дуги. Расстояние между ними соответствует выбранному выше шагу – h=2 см. Затем строят линию смещения и соединения, которую проводят через точку А в основании шкурки на конце предпоследней дуги (соединение фрагментов должно быть минимальным – принимаем равным 3 мм) и через точку B в верхней части шкурки, расположенную на первой дуге на расстоянии 25% ширины шкурки от края дуги, т.е. 2,5 см. Линию A’B’ строят также, только с другой стороны от линии хребта.

После чего кожевую ткань разрезают по линиям заданной конфигурации, полученные дугообразные фрагменты смещают и соединяют по линиям АВ и A’B’ (на чертеже показано только по линии АВ).

Заявляемый способ раскроя меховых шкурок был испытан с положительным результатом. Данный способ увеличивает технологические возможности раскроя меховых шкурок с изменением их геометрической формы, что позволяет расширить ассортиментный ряд меховых изделий, отвечающих модным тенденциям современности, получить изделия, отличающиеся легкостью, драпируемостью, и снизить их материалоемкость, особенно в двухсторонних изделиях, где волосяной покров располагается с обеих сторон: шарфы, горжетки, палантины и т.д.

Формула изобретения

Способ раскроя меховых шкурок путем нанесения на кожевую ткань линий заданной конфигурации, разрезания по этим линиям на фрагменты, смещения и соединения фрагментов, отличающийся тем, что наносят линии двух конфигураций: прямые – направляющие, параллельные линии хребта, не менее двух, при ширине не менее 0,5 см, на расстоянии друг от друга, равном ширине шкурки за вычетом ширины направляющей, умноженной на их количество, и между ними – дуги радиусом, равным ширине шкурки, из центра, выбранного на оси, расположенной посередине между направляющими, а перед разрезанием с обеих сторон линии хребта строят две линии, проходящие через точки на концах предпоследних дуг в основании шкурки и точки, расположенные на расстоянии до 25% ширины шкурки, на первых дугах в ее верхней части, при этом смещение и соединение фрагментов проводят по этой линии.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 01.06.2007

Извещение опубликовано: 27.01.2009 БИ: 03/2009
