Патент на изобретение №2267271

(54) РАСПОРНАЯ ТРАЛОВАЯ ДОСКА

(57) Реферат:

Изобретение относится к рыбной промышленности. Устройство содержит несущую профилированную пластину, предкрылки, верхнюю и нижнюю шайбы, балласт для устойчивого положения доски при тралении, расположенный в нижней части доски, стрингеры для обеспечения необходимой жесткости доски, центральные стрингеры для крепления траловой дуги и гребенки для крепления кабелей трала, ваер, причем дуга траловой доски расположена симметрично оси пластины и предкрылков. Средство крепления ваера установлено на горизонтальной оси симметрии пластины и предкрылков, верхний кабель трала закреплен за гребенку у верхней шайбы доски, а нижний кабель – за гребенку у нижней ее шайбы, при этом несущая пластина и предкрылки изогнуты по цепной линии, описываемой по формуле: где – горизонтальная составляющая натяжения нити; q – вес 1 пог. метра нити, а кривизна предкрылков идентична кривизне несущей пластины, причем гребенки, центральные стрингеры и траловая дуга имеют отверстия для настройки траловой доски по углу атаки, крену и дифференту. Изобретение позволяет повысить распорную силу за счет улучшения гидродинамических характеристик. 3 ил.

Изобретение относится к промышленному рыболовству, а именно к устройствам для раскрытия устья трала.

Известна траловая доска (информац. листок “Double spoiler mid-water trawl door”, фирма «POLY-ICE», J.Hinriksson ehf., Sudarvogi 4, P.O. Box 4154, IS-124 Reykjavik, Iceland), включающая несущую профилированную пластину прямоугольной формы, предкрылки, балласт, стрингеры, средства крепления кабелей и ваеров трала.

Описанная траловая доска имеет недостаточную распорную силу, вследствие своих невысоких гидродинамических характеристик.

Известна распорная траловая доска, выбранная в качестве ближайшего аналога («A New Trawl Door for Pelagic Trawl» Kwidzinski «of Aquaculture and Fishing Techniques» Poland, p.297), состоящая из цилиндрически профилированной прямоугольной пластины, предкрылки, верхней и нижней шайб, стрингеров для обеспечения необходимой жесткости доски, центральных стрингеров для крепления траловой дуги и гребенки для крепления кабелей трала, ваера, балласта для устойчивого положения доски при тралении. Радиус профиля пластины и радиус предкрылка выбраны одинаковыми. Средство крепления ваера смещено относительно оси пластины.

K недостаткам вышеописанной распорной траловой доски можно отнести недостаточную распорную силу, являющуюся следствием выбранной кривизны пластины и предкрылка по одному радиусу, обеспечивающий невысокий коэффициент распорной силы (С_у=1,6). Кроме того, смещение средства крепления ваера делает невозможной взаимозаменяемость траловой доски левого и правого бортов.

Изобретение направлено на повышение распорной силы за счет улучшения гидродинамических характеристик траловой доски и ее универсальности.

Для достижения поставленной задачи предлагается несущую пластину и предкрылки изогнуть по цепной линии, описываемой формулой:

где

Т_о – горизонтальная составляющая натяжения нити;

q – вес 1 пог. метра нити.

Кривизну предкрылков предлагается выполнить идентичной кривизне несущей пластины. Дугу траловой доски предлагается расположить симметрично оси пластины и предкрылков. Гребенки, центральные стрингеры и траловая дуга выполнятся с отверстиями для настройки траловой доски по углу атаки, крену и дифференту. Средство крепления ваера предлагается установить на горизонтальной оси симметрии пластины и предкрылков.

На прилагаемых чертежах изображено:

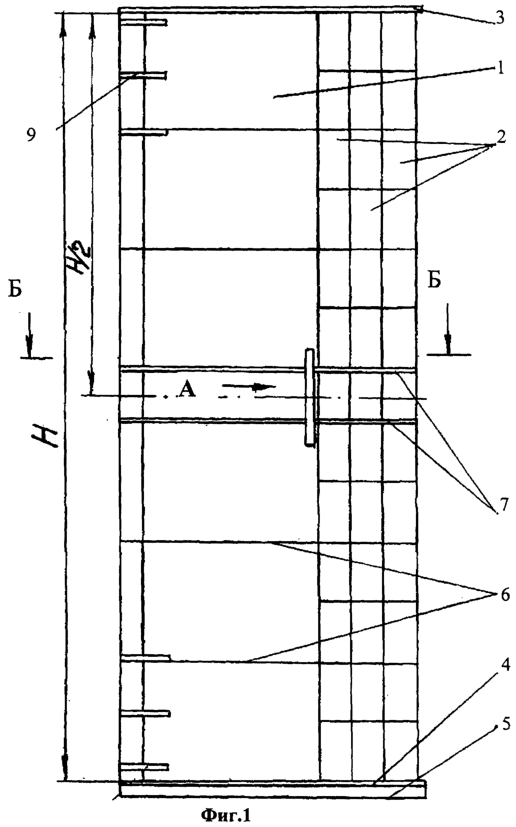

на фиг.1 – общий вид распорной траловой доски;

на фиг.2 – сечение Б-Б фиг.1;

на фиг.3 – вид А фиг.1.

Предлагаемая распорная траловая доска состоит из несущей профилированной по цепной линии пластины 1, трех предкрылков 2, верхнюю 3 и нижнюю 4 шайб, ограничивающие лист и предкрылки, балласт 5 для устойчивого положения доски при тралении, стрингеров 6, обеспечивающих необходимую жесткость доски, центральных стрингеров 7 для крепления траловой дуги 8 и гребенок 9 для крепления кабелей трала.

Гребенки, центральные стрингеры и траловая дуга имеют несколько отверстий для настройки траловой доски по углу атаки, крену и дифференту.

Несущая пластина и предкрылки изогнуты по цепной линии, причем кривизна предкрылков идентична кривизне несущей пластины.

Эти изменения в кривизне несущей пластины и трех предкрылков обеспечивают увеличение коэффициента распорной силы почти на 35% (коэффициент распорной силы С_у˜2,17 у предлагаемой доски). Значения коэффициентов распорной силы доски аналога и предлагаемой доски получены экспериментально при испытаниях моделей названных досок в гидроканале ОАО «МариНПО». Дуга траловая в предлагаемой конструкции доски установлена симметрично оси основного листа и предкрылков по высоте. Последнее позволяет иметь универсальную траловую доску, которая путем перестановки балласта 5 с нижней шайбы 4 на верхнюю 3 может быть применена с другого борта.

Предлагаемая траловая доска работает следующим образом.

Траловая доска задней кромкой присоединена к кабелям трала. Верхний кабель трала закреплен за гребенку у верхней шайбы доски, а нижний кабель за гребенку у нижней шайбы. Буксировочный трос (ваер) крепится к дуге доски.

После закрепления кабелей и ваера трал с траловой доской опускают в воду. При буксировке всей системы (трал, доски) в воде доски ввиду расположения их плоскостей к набегающему потоку под некоторым углом – углом атаки – расходятся и обеспечивают тралу горизонтальное раскрытие. Расхождение траловых досок происходит под действием гидродинамической силы на поверхность листа и предкрылков. Составляющая этой силы в направлении, перпендикулярном скорости движения, называется распорной силой. Величина распорной силы во многом зависит от профиля доски.

Формула изобретения

Распорная траловая доска, содержащая несущую профилированную пластину, предкрылки, верхнюю и нижнюю шайбы, балласт для устойчивого положения доски при тралении, расположенный в нижней части доски, стрингеры для обеспечения необходимой жесткости доски, центральные стрингеры для крепления траловой дуги и гребенки для крепления кабелей трала, ваер, отличающаяся тем, что дуга траловой доски расположена симметрично оси пластины и предкрылков, средство крепления ваера установлено на горизонтальной оси симметрии пластины и предкрылков, верхний кабель трала закреплен за гребенку у верхней шайбы доски, а нижний кабель – за гребенку у нижней ее шайбы, при этом несущая пластина и предкрылки изогнуты по цепной линии, описываемой по формуле

где

Т_о – горизонтальная составляющая натяжения нити;

q – вес 1 пог. метра нити,

а кривизна предкрылков идентична кривизне несущей пластины, причем гребенки, центральные стрингеры и траловая дуга имеют отверстия для настройки траловой доски по углу атаки, крену и дифференту.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 18.05.2006

Извещение опубликовано: 27.04.2007 БИ: 12/2007

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 18.05.2006

Извещение опубликовано: 20.06.2007 БИ: 17/2007

Изменения:

Публикацию о досрочном прекращении действия патента считать недействительной.

Номер и год публикации бюллетеня: 12-2007

Извещение опубликовано: 10.07.2007 БИ: 19/2007

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 18.05.2008

Извещение опубликовано: 20.06.2010 БИ: 17/2010
