Патент на изобретение №2267263

(54) КОРМУШКА ДЛЯ КОРМЛЕНИЯ ЖИВОТНЫХ СУХИМИ КОРМАМИ

(57) Реферат:

Кормушка включает круговое корыто, разделенное по периметру радиальными делителями на отдельные кормовые места, неподвижный бункер и подвижный кожух, установленный с возможностью регулируемого перемещения по вертикали. Радиальные делители установлены на каркасе в направляющих с возможностью вертикального перемещения и фиксации в крайнем верхнем положении. На поверхности подвижного кожуха выполнены вертикальные прорези. Повышается удобство обслуживания кормушки и ускорение привыкания животных к кормушке. 1 з.п. ф-лы, 2 ил.

Изобретение относится к животноводству, в частности к устройствам для кормления животных, например свиней.

Известна кормушка для свиней (описание изобретения к патенту №2175836, А 01 К 5/00, 2001 г.), содержащая корпус с размещенным в нем и регулируемым по высоте цилиндрическим кормопроводом. На дне корпуса с возможностью свободного вращения установлен диск с упорами, в центре которого установлен ворошитель. Под кормопроводом установлен диск с упорами.

Недостатком описанного устройства является неравномерность распределения животных вокруг диска – кормового стола, а также затруднения, возникающие при приучении животных к кормушке.

Известна кормушка бункерная для птицы (описание изобретения к авт. свид. №386611, А 01 К 5/00, 1973 г.), содержащая кормовую чашу, состоящую из поддона с боковыми кормовыми отверстиями для цыплят и подвижного относительно него кольца. Отверстия в поддоне предназначены для выклевывания через них кормов в период, когда возраст птицы до 30 дней. Корм через отверстия не должен просыпаться.

Наиболее близким по технической сущности и достигаемому эффекту является кормушка для кормления животных сухими кормами (описание изобретения к авт. свид. №384479, А 01 К 5/00, 1973 г.), включающая круговое корыто, разделенное по периметру радиальными делителями на отдельные кормовые места, неподвижный конус и подвижный кожух, стенки которого установлены параллельно стенкам неподвижного конуса с возможностью регулируемого перемещения по вертикали. Недостатками описанного устройства является неудобство в обслуживании кормушки из-за стационарно установленных деталей, а также затруднения, возникающие при привыкании животных к кормушке.

Задача изобретения – повышение удобства обслуживания кормушки, ускорение привыкания животных к кормушке.

Задача решается тем, что в кормушке для кормления животных сухими кормами, включающей круговое корыто, разделенное по периметру радиальными делителями на отдельные кормовые места, неподвижный конус и подвижный кожух, установленный с возможностью регулируемого перемещения по вертикали, радиальные делители установлены в направляющих с возможностью вертикального перемещения и фиксации в крайнем верхнем положении, а на поверхности подвижного кожуха выполнены вертикальные прорези шириной 3 мм, высотой 15-20 мм, а их нижняя граница расположена на уровне 100-130 мм от пола.

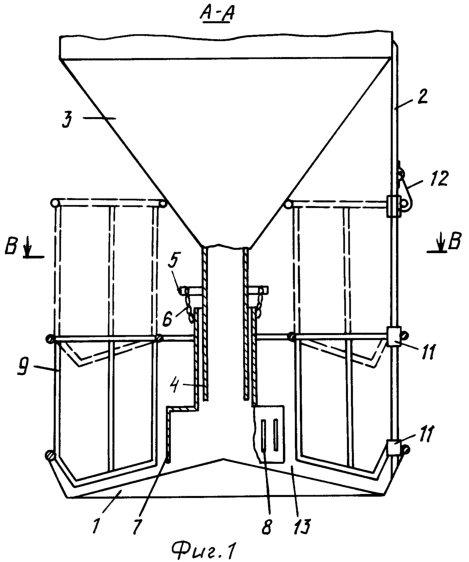

Сущность изобретения поясняется фигурами чертежа. На фиг.1 – кормушка для кормления сухими кормами (общий вид, сечение А-А); на фиг.2 – то же, вид сверху.

Кормушка для кормления животных сухими кормами содержит круговое корыто 1, над которым на несущих стойках 2 установлен неподвижный бункер 3 с выгрузным цилиндрическим патрубком 4, к которому снизу посредством хомутов 5 и цепей 6 подвешен подвижный кожух 7 с возможностью регулируемого перемещения по вертикальному патрубку 4. На поверхности подвижного кожуха 4 выполнены вертикальные прорези 8 шириной 3 мм, нижняя граница которых расположена на высоте 100-130 мм от уровня пола. Круговое корыто 1 разделено по периметру на отдельные кормовые места радиальными делителями 9, жестко соединенными с круговым каркасом 10, установленным посредством втулок 11 на направляющих, которыми служат несущие стойки 2, с возможностью вертикального перемещения и фиксации в крайнем верхнем положении посредтвом защелки 12.

Кормушка работает следующим образом.

Перемещают подвижный кожух 7 по патрубку 4 бункера 3 для образования зазора 13 нужного размера между кожухом 7 и круговым корытом 1 и хомутом 5 фиксируют его в этом положении. Размер зазора 13 должен соответствовать удовлетворению потребности группы свиней в сухом корме. В конусный бункер 3 загружают сухой сыпучий корм, например комбикорм, который, просыпаясь через зазор 13 и прорези 8, попадает на круговое корыто 1. Корм, просыпающийся через прорези 8, находится на уровне глаз (100-130 мм) животных, сразу привлекает их внимание и возбуждает аппетит, побуждая их подходить к кормушке, что облегчает приучение свиней к новому устройству. При поедании корма животные равномерно распределяются вокруг корыта 1 благодаря делителям 9, едят корм вволю, т.к. он, просыпаясь через прорези 8 и зазор 13, постоянно находится в корыте. Свиньи при этом головами толкают подвижный кожух 7, свободно подвешенный на цепях 6, тем самым улучшая просыпаемость сухого корма и предотвращая сводообразование. При необходимости очистки корыта 1 каркас 10 с делителями 9 поднимают вверх по направляющим стойкам 2 и фиксируют защелкой 12 в крайнем верхнем положении (это может сделать один человек), что дает свободный доступ к обслуживанию кормушки, обеспечивая удобство. После очистки корыта делители 9 опускают в крайнее нижнее положение и кормушка готова к использованию.

Формула изобретения

1. Кормушка для кормления животных сухими кормами, включающая круговое корыто, разделенное по периметру радиальными делителями на отдельные кормовые места, неподвижный бункер и подвижный кожух, установленный с возможностью регулируемого перемещения по вертикали, отличающийся тем, что радиальные делители установлены на каркасе в направляющих с возможностью вертикального перемещения и фиксации в крайнем верхнем положении, а на поверхности подвижного кожуха выполнены вертикальные прорези.

2. Кормушка по п.1, отличающаяся тем, что прорези подвижного кожуха имеют ширину 3 мм, а их нижняя граница расположена на высоте 100-130 мм от уровня пола.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 28.05.2007

Извещение опубликовано: 20.05.2008 БИ: 14/2008
