Патент на изобретение №2267261
|
||||||||||||||||||||||||||
(54) МОЛОЧНО-ДОИЛЬНЫЙ КОМПЛЕКС
(57) Реферат:
Изобретение относится к сельскохозяйственной технике. Молочно-доильный комплекс включает помещение для содержания коров с двух- и более рядным расположением стойл для беспривязного содержания, кормовой стол, систему калиток, перекрывающих проходы к доильной установке, находящейся в молочном блоке. Доильная установка с количеством мест, достаточным для проведения дойки всего содержащегося в нем поголовья за 2 часа, расположена симметрично по обе стороны помещения в двух доильных залах. Доильные площадки в доильных залах оборудованы зигзагообразными ограничителями животных, установленных с возможностью горизонтального перемещения в направляющих и фиксации их в крайних положениях. Изобретение снижает энергоемкость доильного оборудования и трудозатрат на проведение дойки при максимальном использовании полезной площади. 1 з.п. ф-лы, 3 ил.
Изобретение относится к животноводству, в частности к доильным установкам. Известен доильный зал для машинного доения коров (описание изобретения к а.с. №163468, А 01 J 5/00, 1964 г.), включающий групповые доильные станки, расположенные по обе стороны траншеи, вакуум- и молокопроводы, подвижные групповые кормушки корытного типа с перегородками, установленные с возможностью перемещения относительно траншеи в поперечном и продольном направлениях. Перемещение кормушки осуществляется с целью фиксации коров. Однако описанная конструкция сложна в эксплуатации, т.к. необходимо перемещать тяжеловесную кормушку с кормом в двух направлениях при нахождении коров в групповом доильном станке, что требует значительных энергозатрат и может привести к травматизму коров, создает стрессовый фактор. Кроме того, нерационально используется площадь доильного зала, т.к. необходима дополнительная площадь для поперечного перемещения кормушек. Известно устройство для механического доения коров (описание изобретения к а.с. №160056, А 01 J 5/00, 1964 г.), включающее доильные площадки в виде цепочно-планчатых транспортерных лент, перемещающихся в разные стороны и расположенных по обеим сторонам приямка для дояров. С одной стороны каждой ленты расположен бесконечный транспортер с кормушками, а с другой такой же транспортер с шарнирно прикрепленными к нему Г-образными фиксаторами с целью расположения коров на транспортерных лентах “елочкой”. Использование такого устройства обеспечивает максимальное использование полезной площади, однако оно энерго- и материалоемко, дорого и сложно в эксплуатации, т.к. имеет много движущихся элементов. Наиболее близким по технической сущности и достигаемому результату является молочно-доильный комплекс (описание изобретения к а.с. №1491415, А 01 J 5/00, 1989 г.), содержащий доильную установку с входами и выходами для животных, установленную на подвижной платформе с возможностью перемещения по направляющей, накопительную и последоильную площадку, проходы комплекса. Одна из боковых сторон прохода имеет молочный блок с подсобным помещением, которое связано посредством проема с проходом. Платформа с доильной установкой размещена в подсобном помещении и установлена с возможностью перемещения поперек прохода. Описанная конструкция энергоемка. Осуществление процесса доения всего поголовья, содержащегося в коровнике, требует перемещения всех коров из одной части помещения в другую, что приводит к смешению животных. После дойки животных нужно вернуть на свое место, что требует дополнительных трудозатрат на сортировку и перегон животных. Задача предлагаемого изобретения – снижение энергоемкости доильного оборудования и трудозатрат на проведение дойки при максимальном использовании полезной площади. Задача решается тем, что в молочно-доильном комплексе, включающем помещение для содержания животных, доильную установку с приводом, направляющей и ограничителями, перекрываемые входы и выходы, молочный блок, при двухрядном и более расположении стойл доильные установки расположены по обе стороны помещения в доильных залах, при этом ограничители доильных установок установлены с возможностью возвратно-поступательного перемещения по направляющим с поочередной фиксацией в крайних положениях в зависимости от направления движения коров, причем длина перемещения составляет 1,2…1,4 м. Ограничители выполнены в виде зигзагообразной линии и размещены в направляющих на доильных площадках со стороны, противоположной доильной яме. Сущность изобретения поясняется чертежами. Фиг.1 – план молочно-доильного комплекса (до продольной оси симметрии), фиг.2 – то же, с другим направлением “ветвей елочки”, фиг.3 – увеличенный фрагмент Z фиг.1. Молочно-доильный комплекс включает помещение 1 для содержания коров с 2-х или более рядным расположением стойл 2 и зоной кормления 3, калитки 4, 5, 6, 7, 8, проходы 9, 10, молочный блок (не показан), доильную установку. Доильная установка с количеством доильных мест, достаточным для проведения дойки всего содержащегося в нем поголовья за 2 часа, расположена симметрично по обе стороны помещения 1 в двух доильных залах 11. Доильная установка включает две доильные площадки 12, две доильные ямы 13, доильные аппараты, устройства для преддоильной обработки вымени (подмывание, массаж), единую систему молочных и вакуумпроводов (не показаны). Молочный блок (не показан) с оборудованием размещен над одним из доильных залов. На доильных площадках со стороны, противоположной доильной яме 13, в направляющих 14 установлены зигзагообразные ограничители 15 животных с возможностью возвратно-поступательного перемещения на длину 1,2-1,4 м посредством пневматического приводного механизма 16. Ограничители 15 снабжены фиксаторами (не показан) для поочередной их фиксации в крайних положениях I, II в зависимости от направления движения коров. Молочно-доильный комплекс работает следующим образом. Животные, содержащиеся беспривязно, из правой части помещения 1 непосредственно из зоны расположения спальных мест – стойл 2 – при закрытой калитке 8 скотниками перегоняются через калитку 4 в положении “С”, и проход 9 в доильный зал 11, в котором предварительно ограничитель 15 в направляющих 14 переведен приводным механизмом 16 в положение I и зафиксирован. Перемещение животных при этом происходит только в одном направлении (показано стрелками на фиг.1), поэтому их пути не пересекаются. Обслуживающий персонал производит впуск коров на доильную площадку 12 в индивидуальные доильные станки, образованные зигзагообразными изгибами ограничителей 15. Число животных должно быть равно количеству свободных мест для доения. Оператор проводит преддоильную обработку вымени, дойку коров. Молоко собирается и проходит первичную обработку в молочном блоке. После окончания доения коровы выходят из доильного зала 11 по проходу 10, через калитку 5 в положении “А” и выходят в зону кормления 3 через калитку 6, исключающие смешение выдоенных и невыдоенных животных. Таким образом поочередно выдаивают всех коров, содержащихся в двух рядах правого крыла помещения 1. Затем калитку 8 открывают, калитку 5 переводят в положение “В”, а калитку 4 – в положение “Д”, в результате чего животные не ограничены в перемещении в своей зоне содержания. После этого начинают доение коров, содержащихся в левой части помещения 1. Для этого приводным механизмом 16 в направляющих 14 перемещают ограничители 15 на 1,2…1,4 м в положение II, что позволит максимально использовать площадь доильного зала 11 при обеспечении удобства захода коров на доильную площадку, выстраивания на ней “елочкой”, доения и выхода из доильного зала. Последовательность действий при этом следующая. Калитку 7 закрывают, 6 – открывают, 5 – переводят в положение “В”, 4 – в положение “Д”. Животные по открытому проходу 10 выходят в доильный зал, занимают места на доильной площадке 12, выстраиваясь “елочкой” уже под другим углом (фиг.2), и процесс доения производят аналогично описанному. После дойки животные выходят по проходу 9 в зону кормления 3, где собираются до окончания доения всего поголовья, содержащегося в левой части крыла помещения 1. Доение коров, содержащихся в симметричной части молочно-доильного комплекса, не показанного на фиг.1, 2, производится аналогично описанному. Предложенный вариант молочно-доильного комплекса позволяет исключить накопительные площадки для животных при максимальном использовании площади доильного зала и снижении трудозатрат и времени на проведение дойки.
Формула изобретения
1. Молочно-доильный комплекс, включающий помещение для содержания животных, доильную установку с приводом, направляющей и ограничителями, перекрываемые входы и выходы, молочный блок, отличающийся тем, что при двух- и более рядном расположении стойл доильные установки расположены по обе стороны помещения в доильных залах, при этом ограничители доильных установок установлены с возможностью возвратно-поступательного перемещения по направляющим с поочередной фиксацией в крайних положениях в зависимости от направления движения коров, причем длина перемещения составляет 1,2…1,4 м. 2. Молочно-доильный комплекс по п.1, отличающийся тем, что ограничители выполнены в виде зигзагообразной линии и размещены на доильных площадках со стороны, противоположной доильной яме.

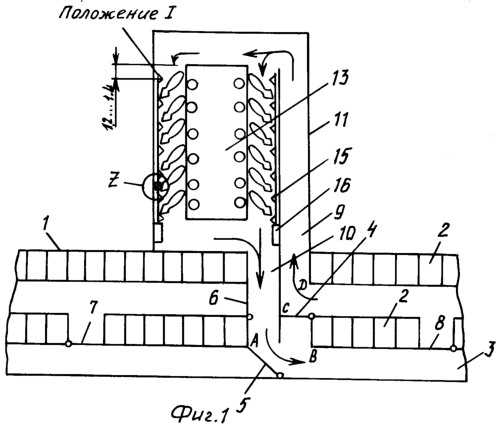

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 15.01.2006
Извещение опубликовано: 20.02.2007 БИ: 05/2007
Изменения:
Номер и год публикации бюллетеня: 5-2007
Извещение опубликовано: 10.04.2007 БИ: 10/2007
|
||||||||||||||||||||||||||
