Патент на изобретение №2267093
|
||||||||||||||||||||||||||
(54) СПОСОБ ИЗГОТОВЛЕНИЯ ДАТЧИКА КРИТИЧЕСКОГО УРОВНЯ
(57) Реферат:
Изобретение относится к области измерительной техники, в частности к устройствам для контроля уровня токопроводящих заполняющих (жидких и сыпучих) материалов. Сущность: внутренний электрод датчика на концах имеет ограничители. Изготовление датчика осуществляют путем прессования армированного электродами узла с одновременным оформлением между электродами изолятора. Для этого в полость, которую образуют сопрягаемые поверхности электродов, подают литьевую пластмассу. Герметизацию обеспечивают путем стягивания изолятора по всем стыкам с электродами с помощью ограничителя, например гайки. Технический результат: обеспечение надежной герметизации дешевым и простым способом за счет компенсации усадок литьевой пластмассы. 1 ил.
Изобретение относится к области измерительной техники, в частности к изготовлению устройств контроля уровня токопроводящих заполняющих (жидких и сыпучих) материалов. Известен способ изготовления датчика (RU 2210063 С2) путем прессования узла армированного электродами с одновременным оформлением между электродами изолятора путем подачи литьевой пластмассы в полость, которую образуют сопрягаемые поверхности электродов. Недостатком является ненадежность герметизации датчика. В основу настоящего изобретения положена задача – повышение надежности герметизации. Указанная задача решается тем, что внутренний электрод имеет ограничители, а герметизацию датчика обеспечивают путем стягивания изолятора по всем стыкам с электродами с помощью ограничителя, например гайки. Технический результат, который может быть получен при осуществлении изобретения, заключается в том, что предложенный способ позволяет: – обеспечить надежную герметизацию дешевым и простым способом, при этом решить задачу компенсации неизбежных усадок; – литьевой пластмассы. На чертеже изображена конструкция датчика, изготовленного предлагаемым способом. Способ осуществляют следующим образом. Внутренний электрод 2 на концах имеет ограничители 4. Внутренний электрод 2 устанавливают внутри наружного электрода 1, таким образом получают узел армированный электродами 1 и 2, при этом сопрягаемые поверхности образуют полость для оформления изолятора 3 между электродами 1 и 2. В полость литьевую пластмассу подают в процессе прессования армированного узла с одновременным оформлением изолятора. Герметизацию датчика обеспечивают путем стягивания изолятора по всем стыкам с электродами с помощью ограничителя, например гайки. Источники информации Патент RU 2210063 С2, Данилов Б.Б.
Формула изобретения
Способ изготовления датчика критического уровня токопроводящих материалов, включающим прессование армированного электродами узла с одновременным оформлением между электродами изолятора из литьевой пластмассы, например из фторопласта, путем подачи литьевой пластмассы в полость, которую образуют сопрягаемые поверхности электродов, отличающийся тем, что внутренний электрод имеет ограничители, а герметизацию обеспечивают путем стягивания изолятора по всем стыкам с электродами с помощью ограничителя, например гайки.

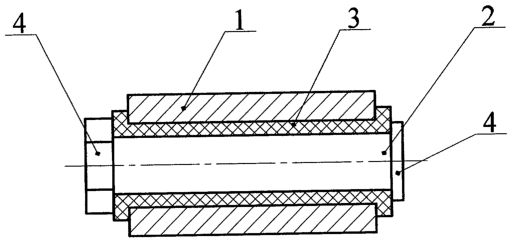

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 19.03.2006
Извещение опубликовано: 27.04.2007 БИ: 12/2007
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 19.03.2006
Извещение опубликовано: 20.06.2007 БИ: 17/2007
|
||||||||||||||||||||||||||
