Патент на изобретение №2267083

(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ЛИНЕЙНЫХ РАЗМЕРОВ

(57) Реферат:

Изобретение касается технических измерений и может быть использовано в машиностроении для измерения фасонных деталей литейного производства, а также в железнодорожном транспорте при ремонте деталей транспортных средств, в частности фрикционного клина тележки грузового вагона. Сущность: устройство содержит основание 1, в котором для центрирования измеряемого объекта 2 установлено посадочное гнездо 3. Гнездо выполнено в виде стакана 4 с размещенным в нем подпружиненным конусом 5. На основании 1 с возможностью горизонтального перемещения вдоль измеряемого объекта 2 установлена измерительная скоба 6. На ребрах 7, 8 измерительной скобы 6 параллельно соответствующим измеряемым поверхностям 9, 10 эталонного объекта 2 выполнены профильные пазы 11. На профильных пазах 11 с возможностью перемещения в них установлены измерители 12. отъюстированные относительно соответствующих измеряемых поверхностей 9, 10 эталонного объекта 2. Технический результат: повышение точности и сокращение времени измерения. 1 ил.

Изобретение касается технических измерений и может быть использовано в машиностроении для измерения фасонных деталей литейного производства, а также в железнодорожном транспорте при ремонте деталей транспортных средств, в частности фрикционного клина тележки грузового вагона.

Наиболее близким по технической сущности и достигаемому эффекту является устройство для измерения линейных размеров (см. АС СССР №1597511, опубл. 07.10.90, Бюл. №37, кл. G 01 В 5/20), которое содержит основание, измерительную скобу и измерители.

Недостатки устройства заключаются в том, что измеряемый объект не имеет фиксированного положения относительно измерителей, что требует дополнительной подстройки для очередного измеряемого объекта, и в необходимости производить вычисления измеряемых размеров, и все это приводит к снижению точности и увеличению времени измерения.

Целью настоящего изобретения является повышение точности и сокращение времени измерения.

Поставленная цель достигается тем, что в устройство для измерения линейных размеров, включающее основание, измерительную скобу и измерители, для центрирования измеряемого объекта введено посадочное гнездо, в виде стакана, с размещенным в нем подпружиненным конусом, установленное в основании, на котором с возможностью горизонтального перемещения вдоль измеряемого объекта установлена измерительная скоба, на ребрах которой выполнены параллельно соответствующим измеряемым поверхностям эталонного объекта профильные пазы с возможностью перемещения в них измерителей, отъюстированных относительно соответствующих измеряемых поверхностей эталонного объекта.

Такое выполнение устройства для измерения линейных размеров, при котором для центрирования измеряемого объекта введено посадочное гнездо, в виде стакана, с размещенным в нем подпружиненным конусом, установленное в основании, на котором с возможностью горизонтального перемещения вдоль измеряемого объекта установлена измерительная скоба, на ребрах которой выполнены параллельно соответствующим измеряемым поверхностям эталонного объекта профильные пазы с возможностью перемещения в них измерителей, отъюстированных относительно соответствующих измеряемых поверхностей эталонного объекта, позволяет фиксировать измеряемый объект относительно измерителей, исключить тем самым дополнительную подстройку устройства, а также не производить вычислений измеряемых размеров, а путем визуального считывания числовых показаний измеряемых размеров определить величину отклонений от эталонного объекта или совпадения с ним, в результате чего повысить точность и сократить время измерения.

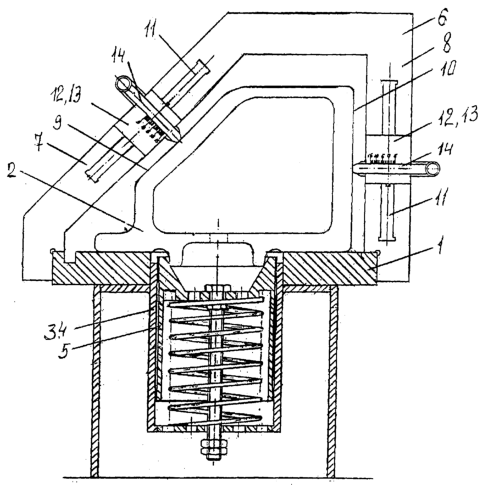

На чертеже представлено устройство для измерения линейных размеров.

Устройство для измерения линейных размеров содержит основание 1, в котором для центрирования измеряемого объекта 2 установлено посадочное гнездо 3, в виде стакана 4, с размещенным в нем подпружиненным конусом 5. На основании 1 с возможностью горизонтального перемещения вдоль измеряемого объекта 2 установлена измерительная скоба 6. На ребрах 7, 8 измерительной скобы 6 параллельно соответствующим измеряемым поверхностям 9, 10 эталонного объекта 2 выполнены профильные пазы 11. На профильных пазах 11 с возможностью перемещения в них установлены измерители 12, отъюстированные относительно соответствующих измеряемых поверхностей 9, 10 эталонного объекта 2.

Устройство работает следующим образом. Для измерения линейных размеров фрикционного клина 2 тележки грузового вагона после износа или ремонта, его устанавливают на основание 1 выступающей частью на подпружиненный конус 5. Под действием веса фрикционного клина 2 конус 5 опускается в стакан 4 до тех пор, пока клин своим основанием не ляжет на верхнюю поверхность основания 1. На основании 1 устанавливают измерительную скобу 6, на ребрах 7, 8 которой установлены измерители 12 в виде оцифрованных панелей 13 с измерительными движками 14. Измерители 12 отъюстированы относительно эталонного фрикционного клина 2, т.е. риски на измерительных движках 14 совпадают с нулевыми отметками на панелях 13. Поочередно замеряют износ поверхностей 9, 10 фрикционного клина 2 путем перемещения измерительных движков 14 по оцифрованным панелям 13 до соприкосновения с поверхностями 9, 10 фрикционного клина 2. Числовые показатели на панелях 13 против рисок на измерительных движках означают износ поверхностей 9, 10 фрикционного клина 2, относительно эталонного фрикционного клина. Т.к. износ поверхностей 9, 10 в большинстве случаев неравномерен, то путем перемещения измерительной скобы 6 вдоль основания 1 и измерителей 12 вдоль ребер 7, 8 по профильным пазам 11 можно измерить максимальный и минимальный износ, как наклонной, так и вертикальной поверхностей. Для фиксирования максимального и минимального износа результатов поверхностей 9, 10 их координаты определяют по шкалам (не показаны), нанесенными на основании 1 вдоль движения измерительной скобы 6 и на ребрах 7, 8 измерительной скобы 6 вдоль профильных пазов 11.

Формула изобретения

Устройство для измерения линейных размеров, включающее основание, измерительную скобу и измерители, отличающееся тем, что для центрирования измеряемого объекта введено посадочное гнездо в виде стакана, с размещенным в нем подпружиненным конусом, установленное в основании, на котором с возможностью горизонтального перемещения вдоль измеряемого объекта установлена измерительная скоба, на ребрах которой выполнены параллельно соответствующим измеряемым поверхностям эталонного объекта профильные пазы с возможностью перемещения в них измерителей, отъюстированных относительно соответствующих измеряемых поверхностей эталонного объекта.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 19.02.2006

Извещение опубликовано: 27.04.2007 БИ: 12/2007

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 19.02.2006

Извещение опубликовано: 20.06.2007 БИ: 17/2007
