Патент на изобретение №2267079

(54) ВЫСТРЕЛ РАЗДЕЛЬНОГО ЗАРЯЖАНИЯ К ТАНКОВЫМ ПУШКАМ

(57) Реферат:

Изобретение может быть использовано при проектировании метательных зарядов для выстрелов к танковым пушкам среднего и большого калибров. Выстрел раздельного заряжания состоит из снаряда и изолированных друг от друга основного и дополнительного зарядов. Дополнительный заряд, прикрепленный к снаряду, выполнен из трубчатых элементов пироксилинового и баллиститного порохов, при этом отношение площади торцевой поверхности баллиститного пороха в донной части дополнительного заряда к площади поперечного сечения дополнительного заряда составляет 0,1-0,3. Использование изобретения позволяет обеспечить удовлетворительное функционирование выстрела во всем диапазоне температур эксплуатации и увеличение начальной скорости снаряда. 1 табл., 1 ил.

Изобретение относится к области артиллерийского вооружения и может быть использовано при проектировании и модернизации метательных зарядов (МЗ) к выстрелам раздельного заряжания для танковых и противотанковых пушек.

Выстрелы раздельного заряжания, например, с бронебойными подкалиберными снарядами (БПС) состоят из изолированных друг от друга основной и дополнительной частей заряда.

Известны выстрелы раздельного заряжания, описанные в «Справочнике артиллерийских боеприпасов, подлежащих утилизации и уничтожению», издательства фирмы «Нова», 1992 года на стр.89-93, состоящие из основного заряда как из пироксилинового, так и баллиститного порохов и дополнительного заряда из пироксилинового пороха. Основной и дополнительный заряды заключены в герметичные сгорающие оболочки.

Развитие танковой артиллерии требует повышения эффективности действия снарядов у цели, что может быть достигнуто увеличением их начальной скорости.

Увеличение начальной скорости БПС, в свою очередь, может быть достигнуто за счет применения в МЗ мощных баллиститных порохов, например АПЦ-235П, НДГП, НДГПО и других. Введение мощного баллиститного пороха в оба заряда является оптимальным вариантом для повышения мощности МЗ и максимального увеличения начальной скорости снаряда. Однако выстрелы, содержащие только баллиститные пороха в дополнительном заряде, не нашли практического применения из-за того, что не обеспечивается безопасность функционирования элементов выстрела и узлов пушки при стрельбе при отрицательных температурах.

Выстрел раздельного заряжания, взятый в качестве прототипа, описан в патенте РФ №2192610, МПК F 42 B 5/38, 2002 г. Выстрел состоит из основного заряда, размещенного в гильзе со сгорающим корпусом, и дополнительного заряда на снаряде, применяемого в комплекте с основным зарядом и состоящего из пучков трубчатых пироксилинового и баллиститного порохов. Пучки порохов закреплены к залоясковой части снаряда. Недостатком прототипа является, то, что не обеспечивается требование по начальной скорости снаряда.

Задачей предлагаемого изобретения является увеличение начальной скорости БПС танковых пушек при нормальном функционировании МЗ и выстрела.

Для достижения указанного технического результата в МЗ к выстрелу раздельного заряжания, включающему основной заряд и дополнительный заряд, крепящийся на снаряде, дополнительный заряд выполнен из трубчатых баллиститного и пироксилинового порохов, при этом соотношение торцевой поверхности баллиститного пороха (S_БП) в донной части дополнительного заряда к площади поперечного сечения дополнительного заряда (S_ДЗ) составляет 0,1-0,3.

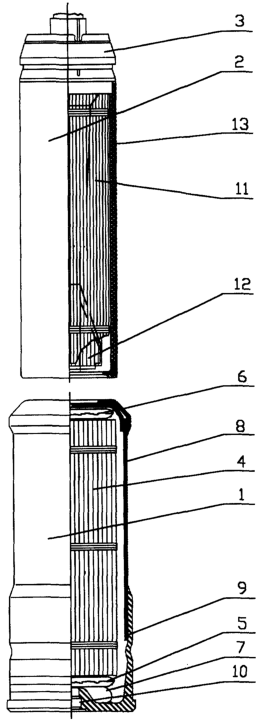

Предлагаемый выстрел раздельного заряжания к танковым пушкам представлен на чертеже.

Предлагаемый выстрел раздельного заряжания к танковым пушкам состоит из основного заряда 1, дополнительного заряда 2, прикрепленного к снаряду 3. Основной заряд состоит из пороха 4, воспламенителей 5, 6, пламегасителя 7, гильзы 8 с металлическим поддоном 9, капсюля-воспламенителя 10. Дополнительный заряд 2 состоит из пироксилинового пороха 11, баллиститного пороха 12. Дополнительный заряд заключен в сгорающую оболочку 13.

Работа выстрела происходит следующим образом. Система производства выстрела пушки приводит в действие капсюль-воспламенитель 10, установленный в поддоне 9 гильзы 8, после чего форс пламени воспламеняет порох нижнего воспламенителя 5, который передает воспламенительный импульс на порох верхнего воспламенителя 6 и воспламеняет порох 4, пламегасящий порох 7 и гильзу 8. Форс пламени от пороха 6 разрушает сгорающую гильзу 8 и сгорающую оболочку 13 и воспламеняет пироксилиновый порох 11, баллиститный порох 12 и сгорающую оболочку 13 дополнительного заряда 2.

Эксперименты, проведенные стрельбой из пушки с предлагаемой конструкцией МЗ, показали удовлетворительное функционирование во всем температурном диапазоне эксплуатации, при этом повышение начальной скорости составило 2-6%. Результаты стрельбовых испытаний приведены в таблице.

Из таблицы видно, что хотя МЗ при соотношении S_БП/S_ДЗ менее 0,1 (пп.1, 4) удовлетворяет требованиям по функционированию, повышения скорости снаряда не происходит (изменение скорости находится в пределах изменения скорости снарядов с штатными метательными зарядами от партии к партии).

При стрельбе с метательными зарядами предлагаемой конструкции, когда S_БП/S_ДЗ находится в пределах 0,1-0,3 (пп.2, 5 таблицы), достигается нормальное функционирование элементов метательного заряда и выстрела в целом и значимое повышение начальной скорости снаряда на 2-6%.

При соотношении S_БП/S_ДЗ – более 0,3 (пп.3, 6) метательный заряд не обеспечивает нормальное функционирование элементов выстрела (происходит демонтаж снаряда при стрельбе с температурой заряда минус 40°С) и не удовлетворяет предъявляемым к метательному заряду требованиям.

Предлагаемое изобретение планируется использовать при проектировании и модернизации метательных зарядов к выстрелам раздельного заряжания.

Формула изобретения

Выстрел раздельного заряжания к танковым пушкам, включающий снаряд, основной заряд и дополнительный заряд, размещенный на снаряде, причем дополнительный заряд выполнен из трубчатых пироксилинового и баллиститного порохов, отличающийся тем, что соотношение площади торцевой поверхности баллиститного пороха в донной части дополнительного заряда к площади поперечного сечения дополнительного заряда составляет 0,1-0,3.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 13.02.2009

Извещение опубликовано: 20.03.2010 БИ: 08/2010

NF4A Восстановление действия патента СССР или патента Российской Федерации на изобретение

Дата, с которой действие патента восстановлено: 10.05.2010

Извещение опубликовано: 10.05.2010 БИ: 13/2010
