Патент на изобретение №2267078

(54) ПАТРОННАЯ ГИЛЬЗА

(57) Реферат:

Изобретение относится к области боеприпасов, в частности к конструкции патронных гильз, и может найти применение при производстве цельнотянутых стальных гильз стрелкового оружия. В патронной гильзе, содержащей корпус, внутренняя поверхность которого сопряжена с дном по радиусу и выполнена в виде конических участков, толщина стенки корпуса на высоте h=0,30-0,53Н от линии сопряжения радиуса с внутренней поверхностью корпуса соответствует t=0,08-0,20Т, где t – толщина стенки корпуса в опасном сечении, Н – общая высота конических участков, Т – толщина дна гильзы. Использование изобретения позволит улучшить экстракцию стальных цельнотянутых гильз для патронов стрелкового оружия за счет оптимизации толщины стенки корпуса гильзы на наиболее опасном участке. 1 ил.

Изобретение относится к области боеприпасов, в частности к конструкции патронных гильз, и может найти применение при производстве цельнотянутых стальных гильз стрелкового оружия.

Известна латунная патронная гильза (см. патент США № 5507232), содержащая дно и корпус, внутренняя поверхность которого выполнена в виде конических участков и сопряжена с дном по радиусу.

Недостатками этой гильзы являются сравнительно малая надежность экстракции и обтюрации при высоком давлении (свыше 3000 кгс/см²) пороховых газов из-за сравнительно низких прочностных свойств, а также дороговизна и склонность к трещинам при длительном хранении.

Известна стальная патронная гильза (см. патент РФ №2179701), содержащая дно и корпус, внутренняя поверхность которого сопряжена с дном по радиусу и выполнена в виде конических участков, общая высота которых составляет 21,2…23,4 радиуса сопряжения дна с внутренней поверхностью корпуса.

Такая гильза обладает повышенной надежностью экстракции и обтюрации при высоком давлении пороховых газов (свыше 3000 кгс/см²) по сравнению с аналогом за счет изменения профиля ее внутренней поверхности.

Эта гильза принята за прототип, так как имеет наибольшее количество общих признаков с предложенным решением.

Недостатком этой гильзы является сравнительно малая прочность стенки корпуса гильзы из-за неравномерного распространения деформации стенки гильзы, что может привести к тугой экстракции и к разрыву корпуса гильзы.

Задачей изобретения является улучшение экстракции стальной патронной гильзы за счет оптимизации толщины стенки корпуса гильзы на наиболее опасном участке.

Поставленная задача достигается тем, что в известной патронной гильзе, содержащей корпус, внутренняя поверхность которого сопряжена с дном по радиусу и выполнена в виде конических участков, толщина стенки корпуса на высоте h=0,30…0,53H от линии сопряжения радиуса с внутренней поверхностью корпуса соответствует t=0,08…0,20T, где t – толщина стенки корпуса в опасном сечении, Н – общая высота конических участков, Т – толщина дна гильзы.

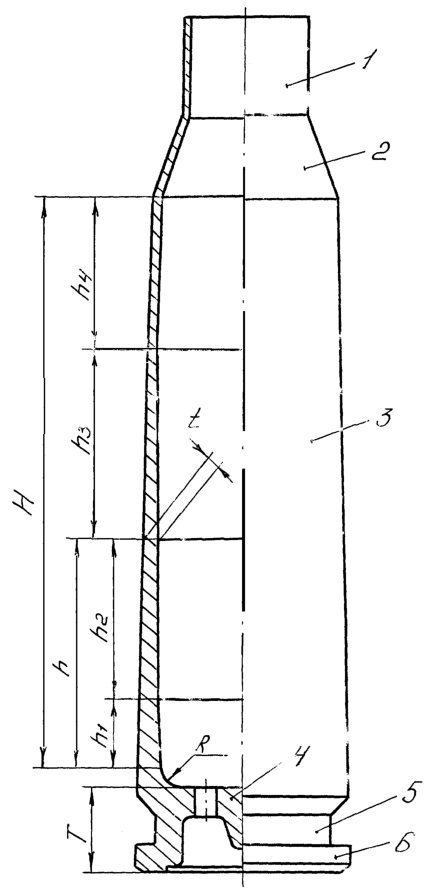

На чертеже изображена предлагаемая стальная патронная гильза, разрез.

Предлагаемая стальная патронная гильза содержит дульце 1, соединенное скатом 2 с корпусом 3, имеющим дно 4 с проточкой 5 и фланцем 6. Внутренняя поверхность корпуса 3 выполнена в виде конических участков и сопряжена с дном 4 по радиусу R. Общая высота Н конических участков составлена из конических участков высотой h₁, h₂, h₃, h₄. Опытным путем установлено, что наибольшую деформацию корпуса 3 гильза испытывает на границе второго и третьего участка, начиная от линии сопряжения (перехода) радиуса R к внутренней поверхности корпуса 3. Высота h опасного участка равна h₁+h₂ и соответствует (0,30…0,53)H. Толщина t стенки корпуса 3 в опасном сечении (на высоте h) соответствует (0,08…0,20)Т, где Т – толщина дна гильзы.

Эти параметры получены экспериментальным путем при отработке конструкции стальной гильзы калибра 12,7 мм.

При высоте h более 0,53H, при толщине стенки t более 0,20Т возможны случаи недостаточной обтюрации гильзы во время выстрела, из-за чего пороховые газы проникают между патронником и гильзой, а при толщине t стенки менее 0,08Т возможны случаи разрыва гильзы под действием высокого давления пороховых газов.

При высоте h менее 0,30Н и толщине t стенки более 0,20Т возможна тугая экстракция, а при толщине t стенки менее 0,08Т возможны разрывы корпуса гильзы.

Гильза работает следующим образом. При выстреле под действием давления пороховых газов стенки корпуса 3 гильзы испытывают как радиальную, так и осевую деформации, имеющие максимальное значение в зоне, близкой к дну 4. Выполнение внутренней поверхности корпуса 3 в виде конических участков способствует снижению максимальных напряжений и смещению их из опасной зоны на конусные участки h₁ и h₂. Испытания показали, что наиболее «опасным участком» является граница между вторым и третьим коническими участками. Выполнение t толщины стенки на высоте h=0,30…0,53H в пределах 0,08…0,20Т еще больше уменьшает интенсивность осевых растягивающих напряжений. Под давлением пороховых газов происходит выборка зазора между патронником оружия и корпусом 3 гильзы. Стенки корпуса 3, прижимаясь к патроннику, обеспечивают обтюрацию, не давая проникнуть пороховым газам между гильзой и патронником, а за счет остаточной пластической деформации обеспечивают необходимое усилие экстракции, исключая защемление гильзы.

Таким образом, преимуществом предложенного решения по отношению к прототипу является улучшение экстракции стальных цельнотянутых гильз для патронов стрелкового оружия за счет оптимизации толщины стенки корпуса гильзы на наиболее опасном участке.

Формула изобретения

Патронная гильза, содержащая корпус, внутренняя поверхность которого сопряжена с дном по радиусу и выполнена в виде конических участков, отличающаяся тем, что толщина стенки корпуса на высоте h=0,30÷0,53Н от линии сопряжения радиуса с внутренней поверхностью корпуса соответствует t=0,08÷0,20 Т, где t – толщина стенки корпуса в опасном сечении, Н – общая высота конических участков, Т – толщина дна гильзы.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 31.03.2006

Извещение опубликовано: 27.04.2007 БИ: 12/2007

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 31.03.2006

Извещение опубликовано: 20.06.2007 БИ: 17/2007
