(54) УСТРОЙСТВО ДЛЯ ПРОРЕЗКИ ПЕРИФЕРИИ САМООБЖИГАЮЩЕГОСЯ АНОДА АЛЮМИНИЕВОГО ЭЛЕКТРОЛИЗЕРА

(57) Реферат:

Изобретение относится к области получения алюминия электролизом, в частности к устройствам для обслуживания алюминиевых электролизеров. Устройство для прорезки периферии самообжигающегося анода алюминиевого электролизера с верхним токоподводом состоит из самоходного шасси, передвижной тележки со стрелой, выполненной с возможностью ее подъема и шарнирного выдвижения перпендикулярно ходу тележки и имеющей рабочий орган в виде ножа с поворотным механизмом для изменения положения ножа в вертикальной плоскости, нож имеет механизм выдвижения его вдоль оси, выполненный в виде гидроцилиндра с шарнирно закрепленной на штоке поршня шестерней, находящейся в зацеплении с двумя зубчатыми рейками, одна из которых неподвижна, а другая жестко соединена с ножом, при этом нож имеет серводвигатель для поворота его вокруг оси на 180° в обе стороны. Самоходное шасси для передвижения оснащено гидроприводом. Изобретение обеспечивает возможность обработки по радиусу углов анода и упрощение обслуживания механизма передвижения ножа. 1 з.п.ф-лы, 3 ил.

Изобретение относится к области получения алюминия электролизом, в частности к устройствам для обслуживания алюминиевых электролизеров.

Известно устройство для прорезки периферии самообжигающегося анода алюминиевого электролизера с верхним токоподводом по патенту RU №2167959. Устройство имеет самоходную тележку с установленной на ней стрелой. Стрела выполнена с возможностью ее подъема и опускания, шарнирного выдвижения перпендикулярно ходу тележки и имеет рабочий орган, выполненный в виде ножа, установленный на стреле и имеющий поворотный механизм для изменения угла приложения усилия ножа в вертикальной плоскости.

Рабочий орган имеет механизм разворота вокруг своей оси. Устройство снабжено платформой, на которой закреплена стрела с рабочим органом, выполненным с возможностью перемещения по оси, параллельной ходу устройства.

Недостатком устройства является сложность обработки закруглений в углах анода электролизера, неудобное для обслуживания расположение платформы передвижения ножа.

Задачей изобретения является обеспечение возможности обработки по радиусу углов анода и упрощение обслуживания механизма передвижения ножа.

Техническое решение задачи состоит в том, что в устройстве для прорезки периферии самообжигающегося анода алюминиевого электролизера с верхним токоподводом, состоящем из самоходного шасси, передвижной тележки со стрелой, выполненной с возможностью ее подъема и шарнирного выдвижения перпендикулярно ходу тележки и имеющей рабочий орган в виде ножа с поворотным механизмом для изменения положения ножа в вертикальной плоскости, нож имеет механизм выдвижения его вдоль оси, выполненный в виде гидроцилиндра с шарнирно закрепленной на штоке поршня шестерней, находящейся в зацеплении с двумя зубчатыми рейками, одна из которых неподвижна, а другая жестко соединена с ножом, при этом нож имеет серводвигатель для поворота его вокруг оси на 180° в обе стороны.

Самоходное шасси для передвижения оснащено гидроприводом.

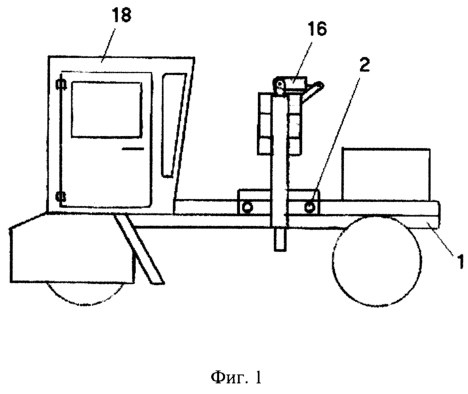

На фиг.1 показано устройство для прорезки периферии самообжигающегося анода алюминиевого электролизера с верхним токоподводом сбоку.

На фиг.2 показано устройство для прорезки периферии самообжигающегося анода алюминиевого электролизера с верхним токоподводом сзади (кабина не показана).

На фиг.3 показана кинематическая схема механизма выдвижения ножа.

Устройство состоит из шасси 1 с передним и задним мостами от автомобиля ГАЗ-53, снабженного гидроприводом, тележки 2, на которой закреплена стрела, состоящая из штанг 3 и 4. На штанге 4 шарнирно установлен нож 5, имеющий механизм 6 для его выдвижения и сервомотор 7, управляющий поворотом ножа 5 вокруг своей оси на 180° в обе стороны. Механизм 6 выдвижения ножа 5 выполнен в виде гидроцилиндра 8 с шарнирно закрепленной на штоке поршня 9 шестерней 10, находящейся в зацеплении с двумя зубчатыми рейками, одна из которых – 11 неподвижна, а другая – 12 жестко соединена с ножом 5. Для управления перемещением и наклоном ножа 5 имеются гидроцилиндры 13, 14 и 15. Гидроцилиндр 16 обеспечивает перемещение ножа в горизонтальной плоскости. Для перемещения тележки 2 вдоль шасси 1 служит гидроцилиндр 17. Шасси 1 снабжено кабиной 18 для водителя.

При работе шасси 1 устанавливается параллельно продольному борту электролизера. Нож 5 перемещается наверх анода в вертикальной и горизонтальной плоскостях гидроцилиндрами 13, 14. Нижняя кромка ножа 5 с помощью гидроцилиндра 15 и гидроцилиндров 13 и 14 устанавливается внутри анодного кожуха с небольшим углом от вертикали в сторону анода. Затем гидроцилиндром 8 нож 5 опускают вниз и прорезают периферию анода, ликвидируют на анодном кожухе задиры и шероховатости. Затем нож 5 гидроцилиндром 8 втягивают и гидроцилиндрами 13, 14 поднимают над поверхностью анода. После этого гидроцилиндром 17 перемещают тележку 2 на новое место и все операции повторяются. Перемещение ножа 5 можно осуществлять перемещением шасси 1 вдоль продольного борта электролизера.

При обработке торцов анода электролизера и его углов используют поворот ножа 5 с помощью сервомотора 7 и гидроцилиндра 16.

Устройство позволяет обрабатывать углы анода электролизера по радиусу. Использование шасси от автомобиля ГАЗ-53 позволило значительно сократить высоту устройства и облегчить доступ к обслуживанию тележки. Гидропривод позволяет плавно передвигать устройство, что имеет значение при операции по прорезке анода.

Формула изобретения

1. Устройство для прорезки периферии самообжигающегося анода алюминиевого электролизера с верхним токоподводом, состоящее из самоходного шасси, передвижной тележки со стрелой, выполненной с возможностью ее подъема и шарнирного выдвижения перпендикулярно ходу тележки и имеющей рабочий орган в виде ножа с поворотным механизмом для изменения положения ножа в вертикальной плоскости, отличающееся тем, что нож имеет механизм выдвижения его вдоль оси, выполненный в виде гидроцилиндра с шарнирно закрепленной на штоке поршня шестерней, находящейся в зацеплении с двумя зубчатыми рейками, одна из которых неподвижна, а другая жестко соединена с ножом, при этом нож имеет серводвигатель для поворота его вокруг оси на 180° в обе стороны.

2. Устройство по п.1, отличающееся тем, что самоходное шасси для передвижения оснащено гидроприводом.
