Патент на изобретение №2266790
|
||||||||||||||||||||||||||
(54) СПОСОБ ПОЛУЧЕНИЯ МАТОВОГО ПОКРЫТИЯ
(57) Реферат:
Изобретение относится к способам получения матового покрытия в оптике, светотехнике, приборо- и машиностроении и может быть использовано в конструкции светотехнического прибора, например матрицы светодиодов информационного табло. Изобретение решает задачу создания технологичного, дешевого способа получения однородного матового покрытия на поверхности детали. Указанная задача решается в способе получения матового покрытия, при котором на поверхность детали наносят слой клейкого материала, после чего наносят слой микрочастиц и отверждают клейкий материал. Задача решается тем, что в качестве клейкого материала применяют кремнийорганический компаунд, в качестве микрочастиц используют частицы порошковой краски темного цвета, а слой микрочастиц наносят, когда кремнийорганический компаунд находится в фазе желатинизации. При этом в качестве порошка могут использовать порошковую краску марки “шагреневая RAL9005”. 1 з.п. ф-лы, 1 ил.
Изобретение относится к способам получения матового покрытия и может быть использовано в конструкции светотехнического прибора, например матрицы светодиодов информационного табло. В ряде отраслей народного хозяйства, например в оптике, светотехнике, приборо- и машиностроении, существует необходимость в получении на поверхности деталей матового покрытия. Известен способ нанесения сыпучего материала на поверхность гибкого носителя, патент RU 2164041 C1, МПК7 В 44 С 3/02, публ. 10.03.2001 г., включающий в себя нанесение на поверхность клеевого слоя и погружение поверхности в сыпучий материал. Недостатком способа является низкое качество покрытия, обусловленное неравномерностью нанесения клеевого слоя и применением сыпучего материала с разновеликими частицами. За прототип заявляемого изобретения взят способ получения отражающего покрытия на детали, патент JP 5058789B4, МПК7 B 05 D 5/06, публ. 27.08.93 г., заключающийся в нанесении на поверхность детали отверждающегося клейкого материала, нанесении на клейкий материал, находящийся в полуотвержденном состоянии, слоя стеклянных частиц и отверждении клейкого материала. Достоинством способа является высокое качество получаемой поверхности, обусловленное применением частиц равной величины и равномерностью покрытия поверхности детали клейким материалом. Однако получаемое покрытие не является матовым. Задачей заявляемого изобретения является создание технологичного, дешевого способа получения однородного матового покрытия на поверхности детали. Указанная задача решается в способе получения покрытия, при котором на поверхность детали наносят слой клейкого материала, после чего наносят слой микрочастиц и отверждают клейкий материал. Задача решается тем, что в качестве клейкого материала применяют кремнийорганический компаунд, в качестве микрочастиц используют частицы порошковой краски темного цвета, а слой микрочастиц наносят, когда кремнийорганический компаунд находится в фазе желатинизации. При этом в качестве порошка могут использовать порошковую краску марки “шагреневая RAL9005”. Изобретение поясняется следующим чертежом. На чертеже изображена конструкция матрицы светодиодов информационного табло. Изобретение может быть использовано в конструкции светотехнического прибора, например матрицы светодиодов информационного табло (см. чертеж). Подобные матрицы известны, например, из патента US 5 268 828, МПК5 F 21 V 21/00, публ. 07.12.93 г. Упомянутая матрица (см. чертеж) включает в себя несущую плату 1 с печатными проводниками, в отверстиях которой установлены светодиоды 2. Для реализации изобретения выполняют следующие действия. На поверхность платы 1 (см. чертеж) с установленными на ней светодиодами наносят слой 3 кремнийорганического компаунда. В момент времени, когда компаунд находится в фазе желатинизации, поверхность слоя 3 посыпают микрочастицами 4 порошковой краски темного цвета. Как уже упоминалось ранее, в качестве такой краски может быть успешно использована, например, краска марки “шагреневая RAL9005”. После операции нанесения микрочастиц краски компаунд отверждают. Лишние микрочастицы краски, которые не прилипли к поверхности слоя 3, сдувают потоком воздуха. На поверхности слоя 3 образуется ровный слой микрочастиц 4 краски, образующий качественное матовое покрытие матрицы светодиодов информационного табло. Проведенные испытания показали промышленную применимость и эффективность заявляемого технического решения.
Формула изобретения
1. Способ получения матового покрытия, при котором на поверхность детали наносят слой клейкого материала, после чего наносят слой микрочастиц и отверждают клейкий материал, отличающийся тем, что в качестве клейкого материала применяют кремнийорганический компаунд, в качестве микрочастиц используют частицы порошковой краски темного цвета, а слой микрочастиц наносят, когда кремнийорганический компаунд находится в фазе желатинизации. 2. Способ по п.1, отличающийся тем, что в качестве порошка используют порошковую краску марки “шагреневая RAL 9005”.

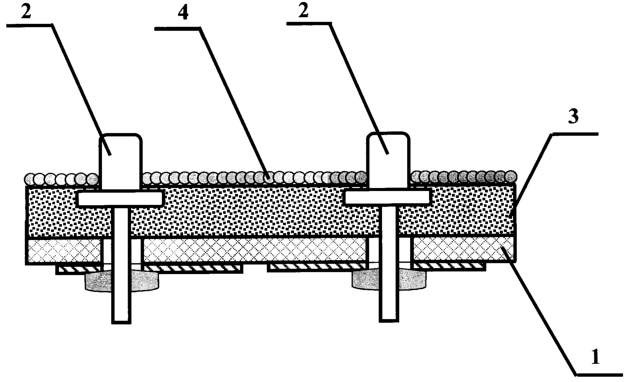

РИСУНКИ
|
||||||||||||||||||||||||||
