Патент на изобретение №2266638
|
||||||||||||||||||||||||||
(54) МОЛОКОМЕР М-1
(57) Реферат:
Изобретение относится к сельскому хозяйству, в частности к молочному животноводству. Молокомер включает доильное ведро, поплавок и счетчик количества молока, смотровое окно. Поплавок совершает вертикальное возвратно-поступательное движение по направляющим, вращая спиральный шток со счетным диском в опоре и крышке. Учет количества молока производится через герметично закрытое смотровое окно. Молоко удаляется из доильного ведра по трубке. Изобретение является простым по конструкции, удобно при обслуживании и учете количества молока в период доения животного. 1 ил.
Изобретение относится к сельскому хозяйству, в частности к молочному животноводству. Известны устройства, имеющие в мерной камере поплавок, который по мере поступления молока всплывает и магнит замыкает магнитоуправляемые контакты. Патент RU 2051572 С1, кл. 6 А 01 J 5/01 опубл. 10.01.1996 г. К недостаткам приведенной конструкции можно отнести следующие: 1. Наличие источника тока, преобразовательного блока. 2. Сложность конструкции. Известны устройства, содержащие поплавок с кольцевым магнитом и указатель количества молока, выполненный в виде установленной внутри трубки на роликах бесконечной отградуированной ленты с закрепленной на ней элементом из магнитного материала. Авторское свидетельство СССР №1034666, кл. А 01 7/00, 1983 г. К недостаткам приведенной конструкции можно отнести сложность конструктивного исполнения (наличие роликов с бесконечной лентой), наличие источника тока и отсутствие простоты при обслуживании молокомера. Предлагаемым изобретением решается задача упрощения конструкции с увеличением ее надежности и простоты обслуживания. Для достижения этого технического результата поплавок, перемещаясь возвратно-поступательно по спиральному штоку, обеспечивает вращение счетного диска. Молокомер, включающий доильное ведро, поплавок и счетчик количества молока, смотровое окно, отличается тем, что поплавок совершает вертикальное возвратно-поступательное движение по направляющим, вращая спиральный шток со счетным диском в опоре крышке. Изобретение поясняется чертежом. Молокомер работает следующим образом: при поступлении молока по патрубку 9 в доильное ведро 8 поплавок 1 перемещается вертикально по направляющим 3 и вращает спиральный шток 2 со счетным диском 5 в опоре 4 и крышке 7. Учет количества молока производится через герметично закрытое смотровое окно 6. Молоко удаляется из доильного ведра по трубке 10 известным способом.
Формула изобретения
Молокомер, включающий доильное ведро, поплавок и счетчик количества молока, смотровое окно, отличающийся тем, что поплавок совершает вертикальное возвратно-поступательное движение по направляющим, вращая спиральный шток со счетным диском в опоре и крышке.

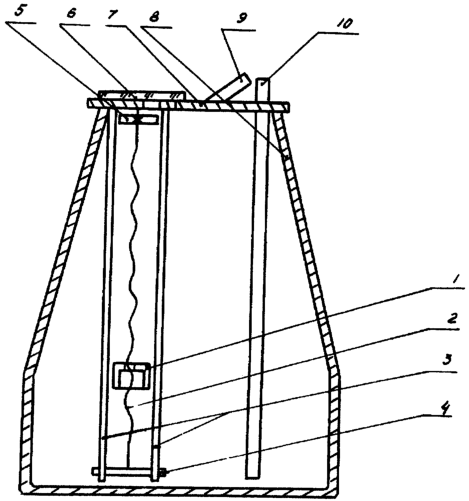

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 11.10.2005
Извещение опубликовано: 10.06.2007 БИ: 16/2007
|
||||||||||||||||||||||||||
