Патент на изобретение №2266548
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО КОНТРОЛЯ ПОРОГОВОГО УРОВНЯ ЧАСТИЧНЫХ РАЗРЯДОВ
(57) Реферат:
Изобретение относится к устройствам диагностики состояния изоляции высоковольтного оборудования. Технический результат – упрощение, удешевление и повышение помехоустойчивости устройства для измерения частичных разрядов. Сущность изобретения заключается в том, что измерительное устройство вместе с датчиком частичных разрядов расположено внутри электростатического экрана и включает пороговое устройство с блоком питания, представляющим собой элемент питания или аккумулятор, а к выходу порогового устройства подключен элемент индикации, представляющий собой указательное реле, светодиод или лампу накаливания, при этом измерительное устройство и элемент индикации имеют единое заземление и ключ, размыкающий измерительную цепь. Таким образом, предлагаемое устройство повышает помехоустойчивость устройства для измерения частичных разрядов за счет максимального экранирования измерительного устройства, удешевляет и упрощает его за счет измерения только опасного уровня частичных разрядов и индикации с помощью указательного реле, светодиода или лампы накаливания. 2 з.п. ф-лы, 1 ил.
Изобретение относится к устройствам диагностики состояния изоляции высоковольтного оборудования. Наиболее близким по технической сущности к предлагаемому устройству является устройство для измерения частичных разрядов (А.с. СССР №1190309, МПК 7 Н 01 Н 9/50. Устройство для измерения частичных разрядов / Сухогузов А. П., Дурандин М. Г., Сонин В.С. Опубл. 07.11.85, Бюл.41), включающее датчик частичных разрядов, расположенный внутри электростатического экрана, и электрический кабель, предназначенный для передачи сигнала от датчика частичных разрядов к внешнему измерительному устройству. Данное устройство позволяет снизить уровень помех за счет экранирования датчика частичных разрядов, но его недостатком является наличие помех, наводимых в электрическом кабеле и внешнем измерительном устройстве. Кроме того, его недостатком является сложность и высокая стоимость измерительного устройства, представляющего собой осциллограф или пиковый вольтметр. В процессе эксплуатации высоковольтного оборудования в большинстве случаев измеряется пороговый уровень частичных разрядов, следовательно, применение сложного дорогого измерительного устройства избыточно. Цель изобретения – упрощение, удешевление и повышение помехоустойчивости устройства для измерения частичных разрядов. Указанная цель достигается тем, что измерительное устройство является простым и дешевым и расположено внутри электростатического экрана, что исключает наведение в нем помех. Сущность изобретения заключается в том, что измерительное устройство вместе с датчиком частичных разрядов расположено внутри электростатического экрана и включает пороговое устройство с блоком питания, представляющим собой элемент питания или аккумулятор, а к выходу порогового устройства посредством кабеля подключен элемент индикации, представляющий собой указательное реле, светодиод или лампу накаливания, при этом измерительное устройство и элемент индикации имеют единое заземление и ключ, размыкающий измерительную цепь для приведения ее в исходное состояние. На чертеже изображена блочная схема устройства для обнаружения опасного уровня частичных разрядов, включающая электростатический экран 1, внутри которого помещен датчик частичных разрядов 2, соединенный последовательно с измерительным устройством 3, к которому за пределами электростатического экрана 1 посредством кабеля подключен элемент индикации КН и ключ К, при этом измерительное устройство 3 и элемент индикации КН имеют общее заземление, проходящее через вырез электростатического экрана 1. Предлагаемое устройство работает следующим образом. Электростатический экран 1 соединяют с шиной высокого напряжения (не изображена). При подаче высокого напряжения измеряемый сигнал последовательно проходит через воздушный конденсатор, образованный электростатическим экраном 1 и датчиком частичных разрядов 2, датчик частичных разрядов 2, измерительное устройство 3 и заземление. При наведении в датчике частичных разрядов 2 порогового (опасного) уровня частичных разрядов пороговое устройство измерительного устройства 3 подает сигнал на элемент индикации КН, который сигнализирует о наличии порогового (опасного) уровня частичных разрядов до тех пор, пока ключ К не будет разомкнут, вследствие чего измерительное устройство 3 будет приведено в исходное состояние. В качестве блока питания можно использовать элемент питания или аккумулятор. В качестве элемента индикации можно использовать указательное реле, светодиод или лампу накаливания. Следовательно, наводимые в измерительном устройстве помехи устраняются с помощью электростатического экрана, а применение дешевого простого измерительного устройства, измеряющего только опасный уровень частичных разрядов, удешевляет и упрощает устройство для измерения частичных разрядов. Таким образом, предлагаемое устройство повышает помехоустойчивость устройства для измерения частичных разрядов за счет максимального экранирования измерительного устройства, удешевляет и упрощает его за счет измерения только опасного уровня частичных разрядов и индикации с помощью указательного реле, светодиода или лампы накаливания.
Формула изобретения
1. Устройство контроля порогового уровня частичных разрядов, включающее измерительное устройство и электростатический экран, внутри которого расположен датчик частичных разрядов, соединенный с кабелем и заземлением, отличающееся тем, что измерительное устройство вместе с датчиком частичных разрядов расположено внутри электростатического экрана и включает пороговое устройство с блоком питания, а к выходу порогового устройства подключен элемент индикации, при этом измерительное устройство и элемент индикации имеют единое заземление и ключ, при замкнутом состоянии которого срабатывает элемент индикации, сигнализируя о наличии порогового уровня частичных разрядов. 2. Устройство контроля порогового уровня частичных разрядов по п.1, отличающееся тем, что в качестве блока питания используют батарею элементов или аккумулятор. 3. Устройство контроля порогового уровня частичных разрядов по п.1, отличающееся тем, что в качестве элемента индикации используют указательное реле, светодиод или лампу накаливания.

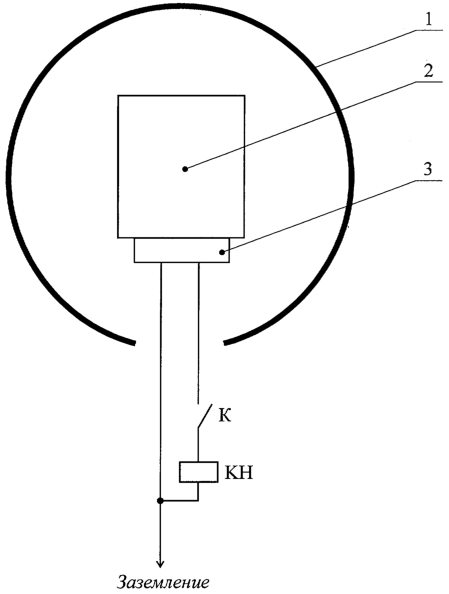

РИСУНКИ
|
||||||||||||||||||||||||||
