Патент на изобретение №2266498

(54) СПОСОБ ИЗГОТОВЛЕНИЯ ТЕПЛООБМЕННОЙ ТРУБЫ ДЛЯ ВОЗДУХОПОДОГРЕВАТЕЛЯ

(57) Реферат:

Изобретение предназначено для применения в теплотехнике, а именно может быть использовано для производства трубчатых воздухоподогревателей. Способ изготовления теплообменной трубы для воздухоподогревателя включает сгибание металлической полосы в трубу и прямошовную сварку последней, причем перед сгибом в трубу на поверхности полосы, соответствующей внутренней поверхности трубы, исключая кромки для сварки по краям полосы, выполняют одинаковые лунки с заданными геометрическими параметрами. Кроме того, на поверхности полосы, соответствующей внутренней поверхности трубы, перед сгибом в трубу одинаковые лунки выполняют холодной штамповкой. Изобретение позволяет повысить технологичность при изготовлении теплообменной трубы небольшого диаметра с лунками заданных геометрических параметров на ее внутренней поверхности по всей длине трубы. 1 з.п. ф-лы, 2 ил.

Изобретение относится к теплотехнике и может быть использовано для производства трубчатых воздухоподогревателей.

Известен способ изготовления теплообменной трубы для воздухоподогревателя, включающий сгибание металлической полосы в трубу и прямошовную сварку последней (1).

К недостаткам этого способа следует отнести его низкую технологичность при изготовлении теплообменной трубы небольшого диаметра с лунками заданных геометрических параметров на ее внутренней поверхности по всей длине трубы.

Технический результат, полученный при реализации данного изобретения, заключается в повышении технологичности при изготовлении теплообменной трубы небольшого диаметра с лунками заданных геометрических параметров на ее внутренней поверхности по всей длине трубы.

Указанный технический результат достигается тем, что в способе изготовления прямошовной теплообменной трубы для воздухоподогревателя, заключающемся в сгибании металлической полосы в трубу и прямошовной сварке последней, согласно изобретению, перед сгибом в трубу на поверхности полосы, соответствующей внутренней поверхности трубы, исключая кромки для сварки по краям полосы, выполняют отдельные лунки с заданными геометрическими параметрами, а также может достигаться тем, что, согласно изобретению, на поверхности полосы, соответствующей внутренней поверхности трубы, перед сгибом в трубу лунки с заданными геометрическими параметрами выполняют холодной штамповкой.

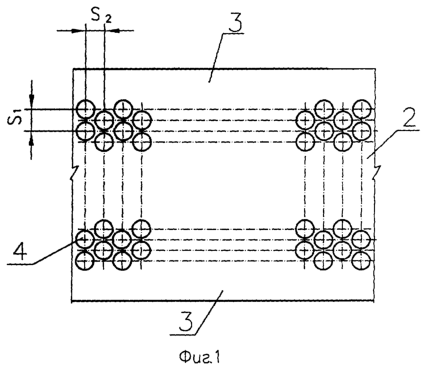

На фиг.1 изображена металлическая полоса с выполненными на ее поверхности отдельными лунками с заданными геометрическими параметрами перед сгибом в трубу.

На фиг.2 изображена теплообменная труба с лунками заданных геометрических параметров на ее внутренней поверхности по всей длине трубы в разрезе по горизонтали, выполненная предложенным способом.

Способ изготовления теплообменной трубы 1 для воздухоподогревателя осуществляют сгибанием металлической полосы 2 в трубу и прямошовной сваркой последней. Перед сгибом в трубу 1 на поверхности полосы 2, соответствующей внутренней поверхности трубы 1, исключая кромки 3 для сварки по краям полосы 2, выполняют одинаковые лунки 4 с заданными геометрическими параметрами. Например, задаются диаметр d и высота h лунки 4, расстояния между центрами лунок вдоль s1 и поперек s2 оси металлической полосы 2. Лунки 4 с заданными геометрическими параметрами, согласно изобретению, могут быть выполнены холодной штамповкой. Изготовление теплообменных труб 1 небольшого диаметра с лунками 4 с заданными геометрическими параметрами на их внутренних поверхностях обеспечивает повышение теплопередачи труб 1.

Таким образом, предложенный способ обеспечивает повышение технологичности при изготовлении теплообменной трубы небольшого диаметра с лунками заданных геометрических параметров на ее внутренней поверхности по всей длине трубы.

Источники информации

1. Отраслевой стандарт ” Воздухоподогреватели трубчатые стационарных котлов” Общие технические условия ОСТ 108.030.45-82.

Формула изобретения

1. Способ изготовления теплообменной трубы для воздухоподогревателя, включающий сгибание металлической полосы в трубу и прямошовную сварку последней, отличающийся тем, что перед сгибом в трубу на поверхности полосы, соответствующей внутренней поверхности трубы, исключая кромки для сварки по краям полосы, выполняют одинаковые лунки с заданными геометрическими параметрами.

2. Способ по п.1, отличающийся тем, что на поверхности полосы, соответствующей внутренней поверхности трубы, перед сгибом в трубу одинаковые лунки выполняют холодной штамповкой.

РИСУНКИ
