Патент на изобретение №2266460
|
||||||||||||||||||||||||||
(54) СПОСОБ ИЗГОТОВЛЕНИЯ НАКЛАДОК С БУРТИКАМИ ДЛЯ СОЕДИНЕНИЯ ТРУБ
(57) Реферат:
Изобретение относится к трубопроводному транспорту и используется при строительстве трубопроводов из полимерных труб. Изготавливают оснастку в виде многопозиционной оправки, вращением оправки в намоточном станке на ней формуют намоткой волокнистого материала со связующим заготовку в виде цилиндров с буртиками и после полимеризации заготовки цилиндры разрезают на накладки с буртиками. Повышает качество изготовления накладок. 2 ил.
Изобретение относится к трубопроводному транспорту. Известен способ изготовления накладок для соединения труб, включающий изготовление оснастки, формование заготовок из волокнистого материала со связующим, полимеризацию и механическую обработку заготовок, использованный на ООО “Поток-М”, г.Пермь (в 2002 г.) при изготовлении опытного “Соединения пластмассовых труб, армированных волокнами” по заявке ЕПВ (ЕР) №0152752 F 16 L 47/00. При таком способе оснастку выполняют в виде пресс-формы, в которой из нетканого волокнистого материала со связующим формуют заготовку-полуцилиндр с гладкой цилиндрической внутренней поверхностью, выполняют полимеризацию, а затем механической обработкой получают плавные кольцевые канавки. Недостаток такого способа заключается в низкой надежности получаемых с его использованием накладок из-за слабого силового замыкания в них нетканого волокнистого материала, усугубляемого еще и перерезанием его волокон при механической обработке кольцевых канавок. Известен другой способ изготовления накладок с буртиками для соединения труб, включающий изготовление оснастки, формование заготовок из волокнистого материала со связующим, полимеризацию и механическую обработку заготовок, использованный на том же предприятии при изготовлении опытного “Устройства для соединения армированных пластмассовых труб” по патенту RU №215063 F 16 L 47/02 – см. прилагаемый “Техпроцесс изготовления накладок dу 500″, черт. МС500.02.000 – опытный, разработка ООО “Поток-М”, 15.06.2003 г., г. Пермь. По совокупности своих признаков и достигаемому результату этот способ наиболее близок к заявляемому и принят за прототип. Формование заготовок в этом способе ведут также из нетканого волокнистого материала в пресс-форме, но без последующей механической обработки внутренней поверхности накладок с перерезанием волокон; механическая обработка заключается лишь в зачистке облоя. Надежность этого способа повышена. Однако достигнутый положительный результат остается недостаточным из-за сохранившегося слабого силового замыкания волокнистого материала в готовом изделии. Задачей изобретения является повышение надежности способа. Эта задача решается усовершенствованием способа изготовления накладок с буртиками для соединения труб, включающего изготовление оснастки, формование заготовок из волокнистого материала со связующим, полимеризацию и механическую обработку заготовок. Усовершенствование состоит в том, что изготавливают оснастку в виде многопозиционной оправки для цилиндров с буртиками, затем вращением оправки в намоточном станке на ней формуют намоткой волокнистого материала со связующим заготовки в виде цилиндров с буртиками, после чего выполняют полимеризацию и механическую обработку заготовок цилиндров разрезкой их на накладки с буртиками. Изготовление оснастки в виде многопозиционной оправки для цилиндров с буртиками, последующее вращение оправки в намоточном станке с формованием на ней намоткой волокнистого материала со связующим заготовки в виде цилиндров с буртиками и выполнение полимеризации позволяет получить заготовку цилиндров с буртиками с повышенным силовым замыканием композиционно-волокнистого материала. Выполнение механической обработки заготовок цилиндров разрезкой их на накладки с буртиками позволяет получить накладки с повышенным силовым замыканием композиционно-волокнистого материала и тем самым повысить надежность способа. Изобретение поясняется техпроцессом с эскизами (фиг.1 и 2). Способ изготовления накладок с буртиками для соединения труб включает изготовление оснастки в виде многопозиционной оправки 1 для цилиндров с буртиками, затем вращением оправки 1 в намоточном станке (показано стрелкой) на ней формуют намоткой волокнистого материала со связующим заготовки в виде цилиндров 2 с буртиками 3 и выполняют полимеризацию (что обеспечивает получение заготовок цилиндров с повышенным силовым замыканием композиционно-волокнистого материала); затем выполняют механическую обработку заготовок цилиндров 2 разрезкой их (например, наждачным кругом) на накладки 4 с буртиками 5 (что обеспечивает получение последних с повышенным силовым замыканием композиционно-волокнистого материала). Способ по изобретению (благодаря повышенному по сравнению с прототипом силовому замыканию композиционно-волокнистого материала изготавливаемых накладок) имеет повышенную надежность.
Формула изобретения
Способ изготовления накладок с буртиками для соединения труб, включающий изготовление оснастки, формование заготовки из волокнистого материала со связующим, полимеризацию и механическую обработку заготовки, отличающийся тем, что изготавливают оснастку в виде многопозиционной оправки, затем вращением оправки в намоточном станке на ней формуют намоткой волокнистого материала со связующим заготовку в виде цилиндров с буртиками и после полимеризации заготовки цилиндры разрезают на накладки с буртиками.

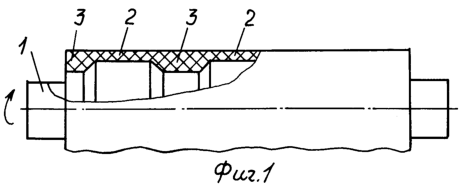

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 14.01.2007
Извещение опубликовано: 20.02.2008 БИ: 05/2008
|
||||||||||||||||||||||||||
