Патент на изобретение №2266407

(54) СТЫКОВОЧНОЕ УСТРОЙСТВО

(57) Реферат:

Изобретение относится к аппаратуре для исследования бурящихся и эксплуатирующихся скважин и предназначено для соединения геофизических модулей при совместной работе. Техническим результатом является увеличение степени свободы движения стыковочного устройства, а также обеспечение герметичности комплекса, состоящего из нескольких модулей. Для этого устройство включает корпус, состоящий из двух частей, и шаровой палец. Причем шаровой палец, имеющий сферические сопряженные поверхности с верхней частью корпуса, крепят прижимной гайкой, а нижняя часть шарового пальца ввернута в нижнюю часть корпуса, на котором расположена гильза с ограниченным осевым перемещением, фиксируемым стопорной гайкой, герметичность стыковочного устройства обеспечивают установкой уплотнительных колец и прижимной гайки. 1 ил.

Изобретение относится к аппаратуре для исследования бурящихся и эксплуатирующихся скважин и предназначено для соединения геофизических модулей при совместной работе.

Известна соединительная муфта, предназначенная для жесткого и герметичного соединения насосно-компрессорных труб без взаимного смещения осей (1) (см. Трубы нефтяного сортамента: Справочник / Под общей ред. А.Е. Сарояна. – 3-е изд., перераб. и доп. – М.; Недра, 1987, 488 с.).

Недостатком известного устройства является низкая эффективность в условиях сильного искривления ствола добывающих скважин и в основном решает задачу герметичности соединения труб в вертикальных скважинах и скважинах малой кривизны.

Известна соединительная муфта насосных штанг (Патент №2017930, Е 21 В 17/05, опубл. 15.08.94, бюл. №15) для наклонно направленных или искривленных скважин, содержащая корпус из двух частей, каждая из которых снабжена двумя роликами, расположенными во взаимно перпендикулярных плоскостях, и шарнирное соединение в виде шарового пальца, один конец которого жестко связан с верхней частью корпуса, а другой посредством полумуфты с внутренней шаровой сферой – с нижней частью корпуса.

Однако известная соединительная муфта мало пригодна в качестве стыковочного устройства для соединения геофизических модулей из-за не герметичности соединения и ограниченности степеней свободы.

Таким образом, возникла проблема создания надежного стыковочного устройства для соединения геофизических модулей при совместной работе при эксплуатации его в аппаратурном комплексе для исследований в наклонно направленных скважинах.

Цель изобретения – увеличение степени свободы движения стыковочного устройства, а также обеспечение герметичности комплекса, состоящего из нескольких модулей.

Указанный технический результат достигается тем, что стыковочное устройство, включающее корпус, состоящий из двух частей, и шаровой палец, причем шаровой палец, имеющий сферические сопряженные поверхности с верхней частью корпуса, крепят прижимной гайкой, а нижняя часть шарового пальца ввернута в нижнюю часть корпуса, на котором расположена гильза с ограниченным осевым перемещением, фиксируемым стопорной гайкой, герметичность стыковочного устройства обеспечивают установкой уплотнительных колец и прижимной гайки.

Выполнение шарнирного соединения со сферическими и уплотняемыми поверхностями увеличивает степень свободы движения стыковочного устройства с одновременным сохранением герметичности при заданном угле поворота устройства.

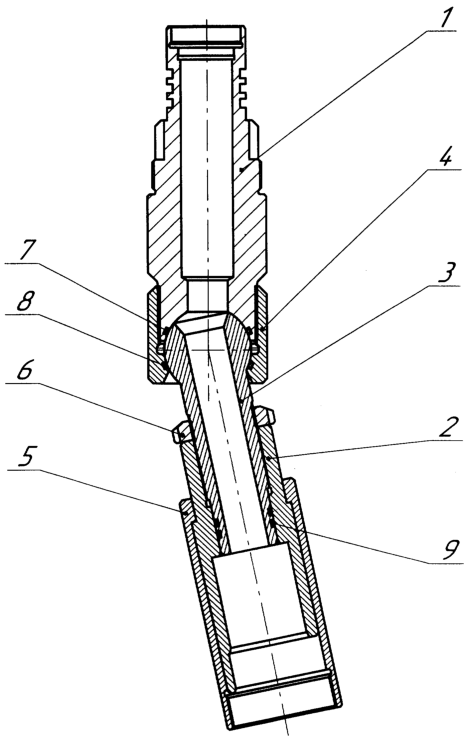

На чертеже изображено стыковочное устройство для обеспечения увеличенной свободы движения с обеспечением герметичности соединения геофизических модулей.

Предлагаемое устройство включает составной корпус из двух частей 1 и 2, шаровой палец 3, прижимную гайку 4, гильзу 5, стопорную гайку 6 и уплотнительные кольца 7, 8 и 9.

Устройство работает следующим образом.

Верхнюю часть составного корпуса 1 стыковочного устройства вворачивают в кабельную головку геофизического кабеля каротажного подъемника, а нижнюю часть составного корпуса 2 присоединяют к модулю аппаратурного комплекса для исследования скважин. Прижимная гайка 4 обеспечивает требуемый зазор шарнирного соединения из условия герметичности и обеспечения свободы перемещения. Стопорная гайка 6 предназначена для обеспечения жесткого и герметичного соединения шарового пальца 3 и нижней половины составного корпуса 2. Выступающий диаметр стопорной гайки 6 ограничивает перемещение гильзы 5 относительно нижней половины корпуса 2.

Устройство работает следующим образом. При возникновении на участках искривления ствола скважины изгибающих усилий, части корпуса 1 и 2, а вместе с ними модули аппаратурного комплекса центрируют в скважине, снижая напряжения от изгиба в корпусе скважинного модуля (прибора) аппаратурного комплекса, а также предотвращая его отворот.

Таким образом, предлагаемое устройство, обладая необходимой подвижностью, позволит сохранить работоспособность и необходимую подвижность стыковочного соединения.

Источники информации

1. Трубы нефтяного сортамента: Справочник / Под общей ред. А.Е. Сарояна. – 3-е изд., перераб. и доп. – М.; Недра, 1987, 488 с.

2. Патент №2017930, Е 21 В 17/05, опубл. 15.08.94, бюл. №15.

Формула изобретения

Стыковочное устройство, включающее корпус, состоящий из двух частей, и шаровой палец, отличающееся тем, что шаровой палец, имеющий сферические сопряженные поверхности с верхней частью корпуса, крепят прижимной гайкой, а нижняя часть шарового пальца ввернута в нижнюю часть корпуса, на котором расположена гильза с ограниченным осевым перемещением, фиксируемым стопорной гайкой, герметичность стыковочного устройства обеспечивают установкой уплотнительных колец и прижимной гайки.

РИСУНКИ
