Патент на изобретение №2266369
|
||||||||||||||||||||||||||
(54) СПОСОБ УСИЛЕНИЯ ФУНДАМЕНТА С ОБЖАТИЕМ ОСНОВАНИЯ
(57) Реферат:
Изобретение относится к области строительства, а именно к способам усиления фундамента с обжатием основания. Способ включает отрывку траншей с двух сторон фундамента и установку разгрузочных балок на дополнительные фундаменты. Новым является то, что производят расклинивание разгрузочных балок путем установки между концами разгрузочных балок подкладок и вбивания клиньев, при этом угол вбиваемого клина составляет 30°, а его поверхность снабжена шкалой, позволяющей контролировать вертикальные перемещения фундамента, затем из-под фундамента удаляют грунт, а образовавшееся пространство заполняют раствором, обладающим свойством расширения объема при твердении, и бетонируют конструкцию, при этом расстояние между существующим фундаментом и дополнительным фундаментом равно величине заложения откоса. Технический результат изобретения состоит в упрощении технологии за счет расклинивания разгрузочных балок и использования составов, обладающих свойством расшиения объема при затвердевании. 1 ил.
(56) (продолжение): CLASS=”b560m”ШВЕЦ В.Б. и др. Усиление и реконструкция фундаментов. – М.: Стройиздат, 1985, с.82-86.
Изобретение относится к области строительства, а именно к способам усиления фундамента с обжатием основания. Известен способ усиления фундамента с обжатием основания, в котором с двух сторон существующего фундамента устанавливают дополнительные железобетонные блоки уширения. Затем через нижнюю часть блоков уширения и существующий фундамент пропускают гибкие анкеры из арматурной стали и стягивают блоки уширения. После этого верхнюю часть блоков разжимают с помощью домкратов, при этом блоки поворачиваются вокруг нижней закрепленной точки и обжимают грунт. После чего щели, образовавшиеся между фундаментом и блоками, заполняют бетоном [1]. Существенными недостатками известного способа являются многооперационность и сложность технологии, требующей применения дополнительного оборудования (домкратов, насосных станций), ограниченность области применения. Прототипом заявляемого технического решения является способ усиления фундамента совместно с обжатием основания, в котором отрывают траншеи с двух сторон фундамента, после чего в теле фундамента пробивают штрабы. После этого на дно траншей устанавливают плоские гидравлические домкраты в виде плоских резервуаров из двух тонких (1-3 мм) металлических листов, имеющих по периметру валик круглого сечения диаметром 20-80 мм. Затем устанавливают блоки уширения (банкеты) и закрепляют их при помощи металлических балок, которые вставляют в штрабы. После этого в домкраты нагнетают твердеющие жидкости (эпоксидную смолу, цементный раствор) [2]. Недостатками прототипа являются большие затраты времени (набор прочности цемента составляет 28 дней), сложность технологии, требующей применения дополнительного оборудования, в том числе специального, что увеличивает стоимость работ. Задачей изобретения является упрощение технологии за счет исключения необходимости в использовании домкратов, насосных станций, повышении производительности труда, снижения затрат времени, труда, материалов при достижении равного или большего эффекта обжатия основания и создания напряжений, разгружающих фундамент. Сущность предлагаемого способа заключается в том, что в способе усиления фундамента, включающем отрывку траншей с двух сторон фундамента и установку разгрузочных балок на дополнительные фундаменты, производят расклинивание разгрузочных балок путем установки между концами разгрузочных балок подкладок и вбивания клиньев, при этом угол вбиваемого клина составляет 30°, а его поверхность снабжена шкалой, позволяющей контролировать вертикальные перемещения фундамента, затем из-под фундамента удаляют грунт, а образовавшееся пространство заполняют раствором, обладающим свойством расширения объема при твердении, и бетонируют конструкцию, при этом расстояние между существующим фундаментом и дополнительным фундаментом равно величине заложения откоса b b=(h-H)·ctg где h – глубина заложения дополнительного фундамента, м; Н – глубина заложения существующего фундамента, м;

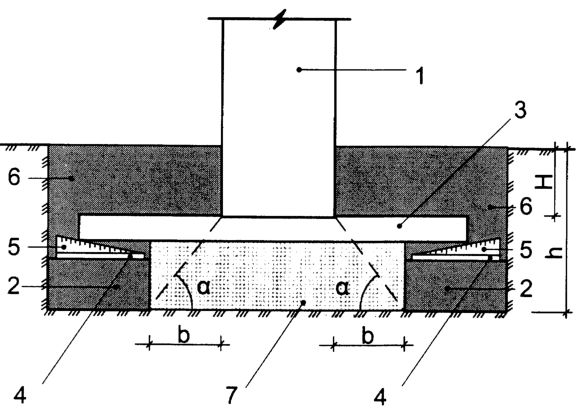

Техническим результатом является упрощение технологии и повышение производительности труда за счет расклинивания разгрузочных балок и использования составов, обладающих свойством расширения объема при твердении. Принципиальными отличиями предлагаемого способа являются то, что эффект обжатия грунтов основания и создания напряжений, разгружающих фундамент достигают не применением домкратов, а за счет расклинивания разгрузочных балок и использования составов, обладающих свойством расширения объема при твердении, что создает эффект стеснения деформаций грунта в замкнутом объеме, обеспечивая совместность работы элементов конструкции и переход фундамента в новое качество. На чертеже представлена схема усиления фундамента предлагаемым способом, где: 1-существующий фундамент, 2-выносной ленточный фундамент, 3-стальная поперечная разгрузочная балка, 4-подкладка, 5-клин, 6-бетон, 7-раствор. Предлагаемый способ осуществляют следующим образом. Отрывают траншеи с двух сторон существующего фундамента 1 на расстоянии, равном величине заложения откоса b, при этом b=(h-Н)·ctg Источники информации 1. М.В.Берлинов, Ягупов Б.А. Расчет оснований и фундаментов, М.: Стройиздат, 2000, С.230, рис.4.4. 2. М.В.Берлинов, Ягупов Б.А. Расчет оснований и фундаментов, М.: Стройиздат, 2000, С.229, рис.4.3.
Формула изобретения
Способ усиления фундамента, включающий отрывку траншей с двух сторон фундамента и установку разгрузочных балок на дополнительные фундаменты, отличающийся тем, что производят расклинивание разгрузочных балок путем установки между концами разгрузочных балок подкладок и вбивания клиньев, при этом угол вбиваемого клина составляет 30°, а его поверхность снабжена шкалой, позволяющей контролировать вертикальные перемещения фундамента, затем из-под фундамента удаляют грунт, а образовавшееся пространство заполняют раствором, обладающим свойством расширения объема при твердении, и бетонируют конструкцию, при этом расстояние между существующим фундаментом и дополнительным фундаментом равно величине заложения откоса b b=(h-Н)·ctg где h – глубина заложения дополнительного фундамента; Н – глубина заложения существующего фундамента;
