Патент на изобретение №2266199
|
||||||||||||||||||||||||||
(54) ВИБРОУДАРНЫЙ ВАЛКОВЫЙ РАБОЧИЙ ОРГАН
(57) Реферат:
Изобретение относится к области строительной индустрии и может быть использовано для высококачественной обработки незатвердевших бетонных поверхностей из жестких бетонных смесей, применяющихся для гражданского и промышленного строительства, а также при укладке дорожных асфальтобетонных покрытий. Технический результат – увеличение качества обрабатываемой поверхности; уплотнение поверхностного слоя и увеличение срока службы заглаживающего органа. Рабочая поверхность валка рабочего органа образована отрезками транспортерной ленты, закрепленными к каркасу валка. На свободных концах транспортерной ленты прикреплены грузы. 2 ил.
Изобретение относится к области строительной индустрии и может быть использовано для высококачественной обработки незатвердевших бетонных поверхностей из жестких бетонных смесей, применяющихся для гражданского и промышленного строительства, а также при укладке дорожных асфальтобетонных покрытий. Известны различные валковые заглаживающие устройства для обработки незатвердевших бетонных поверхностей сборных железобетонных изделий и дорожных асфальтобетонных покрытий. Обработка строительных и дорожных материалов известными валковыми рабочими органами бетоноукладочных машин осуществляется в основном на этапе разравнивания или в качестве предварительной операции. Наиболее близкой к предлагаемому является валковое заглаживающее устройство для отделки бетонных поверхностей в виде эксцентрично установленного полого цилиндра с приводом его вращения (патент США №3382784, 1968 г.) [1]. Недостатком известного устройства является неравномерный износ заглаживающего рабочего органа, низкое качество заглаживания и уплотнения железобетонных и асфальтобетонных смесей. Технической задачей, решаемой изобретением, является увеличение качества заглаживания и уплотнения обрабатываемой поверхности и увеличение срока службы заглаживающего органа. Технический результат – увеличение качества обрабатываемой поверхности, уплотнение поверхностного слоя. Технический результат достигается тем, что рабочая поверхность валкового рабочего органа состоит из отрезков транспортерной ленты, которые крепятся к каркасу валка. На свободных концах транспортерной ленты прикреплены грузы. Сущность изобретения поясняется чертежами (фиг. 1 и 2), на которых изображено виброударное валковое заглаживающее устройство. Виброударный валковый рабочий орган представляет собой валок, рабочую поверхность которого образуют отрезки транспортерной ленты 1. Отрезки транспортерной ленты 1 с помощью болтового соединения крепятся к каркасу валка 3. На отрезках транспортерной ленты прикреплены грузы 2. Транспортерную ленту удерживают уголки 4, которые крепятся к раме 6 валка. Приводной шкив 5 установлен на каркасе валка 3. Валок установлен на раме, на которой крепится двигатель 7. Рама крепится к корпусу заглаживающей машины. Виброударный валковый рабочий орган работает следующим образом. Посредством ременной передачи приводной шкив 5 передает от электродвигателя 7 вращательное движение каркасу валка 3 с угловой скоростью Таким образом, в процессе отделки поверхности изделия или дорожного покрытия виброударный валковый рабочий орган наряду с вращательным и поступательным движениями уплотняет обрабатываемую поверхность. ИСТОЧНИКИ ИНФОРМАЦИИ 1. Болотный А.В. Заглаживание бетонных поверхностей. – Л.: Стройиздат. Ленинград. Отделение, 1979.
Формула изобретения
Валковый рабочий орган в виде полого цилиндра с приводом вращения, отличающийся тем, что рабочая поверхность валка образована отрезками транспортерной ленты, закрепленными к каркасу валка, причем на свободных концах ленты прикреплены грузы.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 31.03.2006
Извещение опубликовано: 20.08.2007 БИ: 23/2007
|
||||||||||||||||||||||||||

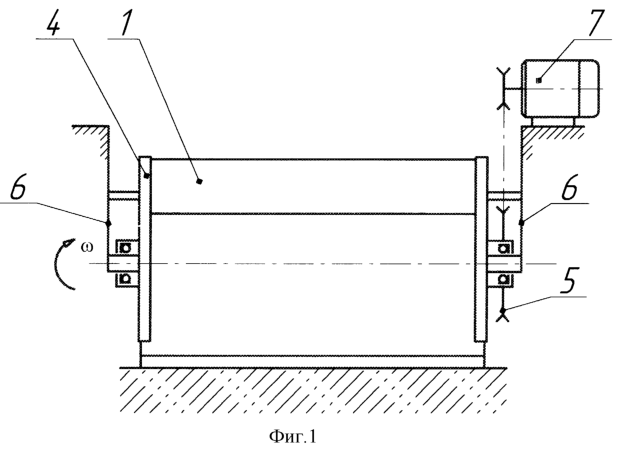

. Транспортерная лента 1, выходя из уголков 4 посредством силы тяжести прикрепленного к свободному концу ленты груза 2, воздействует на заглаживаемую поверхность. Вращательные движения относительно оси обеспечивают дополнительное интенсивное тиксотропное разжижение, а следовательно, перераспределение бетонной смеси в наиболее плотную упаковку.
