Патент на изобретение №2265970

(54) УСТРОЙСТВО ДЛЯ АВАРИЙНОГО ОСВЕЩЕНИЯ

(57) Реферат:

Изобретение относится к технике приборостроения, а именно к технике формирования аварийного освещения в производственных помещениях. Технический результат – сокращение энергозатрат. Для достижения данного результата дополнительно введены цифровые счетчики и компараторы, включенные в каждом светильнике между источником питания и схемой управления преобразователем. 1 з.п. ф-лы, 3 ил.

Устройство для аварийного освещения относится к светотехнике, в частности к электролюминесцентным (ЭЛ) устройствам освещения, и может быть использовано для эвакуационного освещения в производственных, общественных и жилых зданиях и объектах различного назначения.

Известны и широко применяются системы для эвакуационного освещения, состоящие из отдельных осветительных приборов и световых указателей, присоединенных к сети питания, не связанной с сетью рабочего освещения, или питающихся от независимого внешнего или местного источника (аккумуляторная батарея, дизель-генераторная установка и т.п.), не используемого в нормальном режиме для питания рабочего освещения.

Их недостаток заключается в том, что при включении системы освещения осветительные приборы и указатели включены постоянно и энергия источника питания расходуется не экономно.

Недостаток состоит в том, что при включении системы освещения осветительные приборы 3 включены постоянно и энергия источника питания расходуется не экономно. Контроллер 4 позволяет включать светильники 2 поочередно или в любой необходимой последовательности, например, создавая эффект бегущей волны в направлении движения к выходу из помещения. Однако для этого требуется использовать дополнительную схему управления, соединенную со входом схем управления 6 каждого светильника 2 отдельным проводом, что ведет к усложнению монтажа системы освещения и дополнительным затратам на провода управления.

Предлагаемое изобретение направлено на повышение экономичности системы аварийного освещения. Это достигается тем, что в устройство для аварийного освещения, содержащее источник питания и светильники, в состав которых входят осветительный прибор, соединенный с источником питания через преобразователь напряжения источника в напряжение питания осветительного прибора, и схема управления преобразователем, согласно предлагаемому изобретению дополнительно введены цифровые счетчики и компараторы, включенные в каждом светильнике между источником питания и схемой управления преобразователем. При использовании источника питания постоянного тока последовательно с ним дополнительно соединен амплитудный модулятор.

Введение новых элементов и связей между ними обеспечивают решение поставленной задачи.

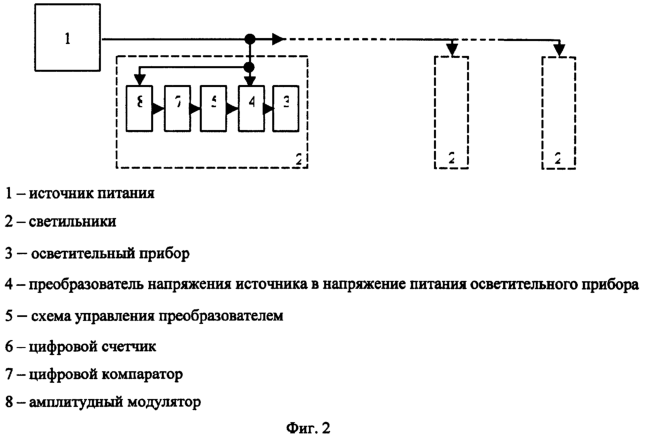

На фиг.2 представлена структурная схема предлагаемого устройства с источником питания переменного тока. На фиг.3 представлена структурная схема предлагаемого устройства с источником питания постоянного тока (аккумулятором). Устройство (фиг.2) содержит: 1 – источник питания (аккумулятор); 2 – светильники; 3 – осветительный прибор; 4 – преобразователь напряжения источника в напряжение питания осветительного прибора; 5 – схему управления преобразователем; 6 – цифровой счетчик; 7 – цифровой компаратор. При этом источник питания 1 соединен в каждом из светильников 2 с преобразователем 4 напряжения источника в напряжение питания осветительного прибора 3 и с входом цифрового счетчика 6, цифровой компаратор 7 соединен по входу с цифровым счетчиком 6, а по выходу с входом схемы 5 управления преобразователем 4, выход преобразователя 4 подключен к осветительному прибору 3. В качестве источника питания 1 можно использовать генератор напряжения переменного тока или источник напряжения постоянного тока. В последнем случае (фиг.3) последовательно с источником питания 1 дополнительно соединен амплитудный модулятор.

Работает устройство для аварийного освещения следующим образом. После включается источник питания 1, вырабатывающего напряжение переменного тока, цифровые счетчики 6 во всех светильниках 2 начинают подсчет числа периодов напряжения источника 1. В течение определенного наперед заданного для каждого светильника числа периодов цифровые компараторы 7 своим сигналом через схему управления 6 включают преобразователь 5 напряжения источника 1 в напряжение питания осветительного прибора 3. Осветительные приборы 3 светильников включаются в определенной наперед заданной последовательности. Емкость счетчиков 6 определяется числом последовательно включаемых светильников 2 и необходимым временем включения каждого из них. При этом последовательное включение светильников 2 может создавать, например, эффект бегущей волны в направлении движения к выходу из помещения. Достигаемый световой эффект зависит от настройки компараторов 7.

При использовании источника питания 1 постоянного тока его напряжение модулируется в амплитудном модуляторе 8 периодическими сигналами. Глубина модуляции может быть небольшой. Цифровой счетчик при этом подсчитывает число периодов модуляции. В остальном работа схемы аналогична.

Предлагаемое устройство позволяет повысить экономичность системы аварийного освещения за счет поочередного включения светильников. При этом все светильники соединяются с источником питания двухпроводной линией связи. Благодаря возникающим световым эффектам не требуется применения специальных световых указателей направления эвакуации.

Формула изобретения

1. Устройство для аварийного освещения, содержащее источник питания и светильники, в состав которых входят осветительный прибор, соединенный с источником питания через преобразователь напряжения источника в напряжение питания осветительного прибора, и схема управления преобразователем, отличающееся тем, что, с целью повышения экономичности, в него дополнительно введены цифровые счетчики и компараторы, включенные в каждом светильнике между источником питания и схемой управления преобразователем.

2. Устройство по п.1, отличающееся тем, что при использовании источника питания постоянного тока последовательно с ним дополнительно соединен амплитудный модулятор.
