(54) СИСТЕМА ТЕПЛОСНАБЖЕНИЯ ЗДАНИЯ

(57) Реферат:

Изобретение относится к области теплоэнергетики и может быть использовано в системах теплоснабжения зданий. Технический результат: повышение экономичности отопления и горячего водоснабжения путем снижения расхода теплоносителя для удовлетворения потребностей абонента и использования теплоты использованной горячей воды, что позволяет уменьшить диаметр тепловой сети, снизить начальные затраты на ее сооружение, удешевить транспорт и распределение теплоты. Система теплоснабжения здания содержит отопительные приборы и установку горячего водоснабжения, которые подключены к подающему и обратному трубопроводам, и трубопровод слива использованной горячей воды, причем в трубопровод слива использованной горячей воды включен испаритель теплового насоса, а в перемычку между обратным и подающим трубопроводами включены насос и конденсатор теплового насоса. 1 н.п. ф-лы, 1 ил.

Изобретение относится к области теплоэнергетики и может быть использовано в системах теплоснабжения зданий.

Известны аналоги – системы теплоснабжения здания, содержащие отопительные приборы и установку горячего водоснабжения, которые подключены к подающему и обратному трубопроводам, и трубопровод слива использованной горячей воды (см. книгу Е.Я.Соколова. Теплофикация и тепловые сети. – М. МЭИ, 2001, рис.3.6 (ж-м), описание к нему на с.87-93 и рис.3.10 (б, ж-м), описание к нему на с.100-103).

Этот аналог принят в качестве прототипа.

Недостатком аналогов и прототипа является пониженная экономичность из-за большого расхода теплоносителя для удовлетворения потребностей абонента. Расчетный расход теплоносителя на горячее водоснабжение определяется по максимальному значению этой нагрузки. Поэтому суммарный расход теплоносителя на отопление и горячее водоснабжение получается завышенным. Это вызывает увеличение диаметров тепловых сетей и рост начальных затрат на их сооружение, а также увеличение расхода электрической энергии на перекачку теплоносителя.

Техническим результатом, достигаемым настоящим изобретением, является повышение экономичности отопления и горячего водоснабжения путем снижения расхода теплоносителя для удовлетворения потребностей абонента и использования теплоты использованной горячей воды, что позволяет уменьшить диаметр тепловой сети, снизить начальные затраты на ее сооружение, удешевить транспорт и распределение теплоты.

Для достижения этого результата предложена система теплоснабжения здания, содержащая отопительные приборы и установку горячего водоснабжения, которые подключены к подающему и обратному трубопроводам, и трубопровод слива использованной горячей воды.

Отличием заявленной системы теплоснабжения здания является то, что в трубопровод слива использованной горячей воды включен испаритель теплового насоса, а в перемычку между обратным и подающим трубопроводами включены насос и конденсатор теплового насоса.

Отличительные признаки, характеризующие систему теплоснабжения здания, позволяют снизить расход теплоносителя для удовлетворения потребностей абонента, уменьшить диаметр тепловой сети, снизить начальные затраты на ее сооружение, удешевить транспорт и распределение теплоты, тем самым повысить экономичность отопления и горячего водоснабжения здания.

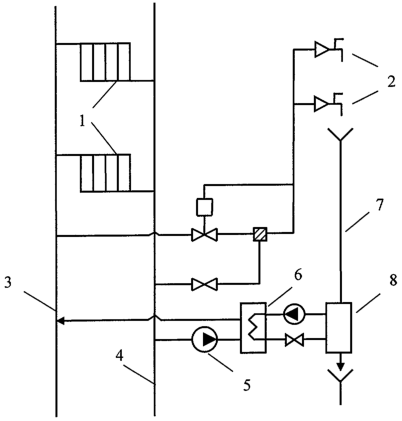

На чертеже изображена схема системы теплоснабжения здания.

Система теплоснабжения здания содержит отопительные приборы 1 и водоразборные приборы 2, которые подключены к подающему 3 и обратному 4 трубопроводам. В перемычку между обратным 4 и подающим 3 трубопроводами включены насос 5 и конденсатор 6 теплового насоса, а в трубопровод слива использованной горячей воды 7 включен испаритель 8 теплового насоса.

Система теплоснабжения здания работает следующим образом. Сетевую воду подают в отопительный прибор 1 по подающему трубопроводу 3. На водоразборные приборы 2 горячую воду подают из подающего 3 и обратного 4 трубопроводов. Использованную горячую воду направляют в испаритель 8 теплового насоса по трубопроводу слива горячей воды 7. Из обратного трубопровода 4 обратную сетевую воду после отопительных приборов 1 насосом 5 подают в конденсатор 6 теплового насоса, в котором нагревают, после чего подают нагретую обратную сетевую воду в подающий трубопровод 3. Охлажденную использованную горячую воду после испарителя 8 сливают в канализацию.

Формула изобретения

Система теплоснабжения здания, содержащая отопительные приборы и установку горячего водоснабжения, которые подключены к подающему и обратному трубопроводам, и трубопровод слива использованной горячей воды, отличающаяся тем, что в трубопровод слива использованной горячей воды включен испаритель теплового насоса, а в перемычку между обратным и подающим трубопроводами включены насос и конденсатор теплового насоса.

РИСУНКИ
