Патент на изобретение №2265722
|
||||||||||||||||||||||||||
(54) СПОСОБ ОТКРЫТО-ПОДЗЕМНОЙ РАЗРАБОТКИ МЕСТОРОЖДЕНИЙ ПОЛЕЗНЫХ ИСКОПАЕМЫХ
(57) Реферат:
Изобретение относится к горной промышленности и может быть использовано при открыто-подземной разработке месторождений полезных ископаемых. Техническим результатом является обеспечение нормального проветривания горных выработок и исключение их затопления ливневыми водами. Для этого способ включает производство открытых горных работ, проведение подземных подготовительных и нарезных выработок, выемку полезного ископаемого в очистном забое и выдачу его непосредственно на поверхность в открытые горные выработки. При этом вслед за подвиганием очистного забоя у выхода на поверхность в отработанном пространстве очистного забоя устанавливают органную крепь вдоль вынимаемого столба, возводят бутовую полосу с гидроизоляционным слоем у выхода на поверхность, а ширину бутовой полосы В определяют из выражения В
Изобретение относится к горной промышленности и может быть использовано при открыто-подземной разработке месторождений полезных ископаемых. Известен способ комбинированной разработки полезных ископаемых, включающий ведение открытых горных работ, проведение подземных подготовительных и нарезных выработок, ведение очистной выемки [1]. Недостатками известного способа являются зависимость между производством открытых и подземных горных работ и большая протяженность подземных горных выработок. Известен способ отработки пластов пологого падения с открытых горных выработок длинными очистными забоями, включающий ведение открытых горных работ, проведение подземных подготовительных и нарезных выработок, монтаж механизированного комплекса и очистную выемку полезного ископаемого с выдачей его непосредственно на поверхность в открытые горные выработки [2] – прототип. Недостатками этого способа являются возможность внезапного обрушения горных пород на сопряжении очистного забоя с открытой горной выработкой, большие утечки воздуха через отработанное пространство на поверхность и отсутствие гидроизоляции отработанного пространства. Технической задачей являлась разработка безопасного способа выемки полезного ископаемого, обеспечивающего нормальное проветривание горных выработок и исключающего их затопление ливневыми водами. Предлагаемый способ отличается тем, что вслед за подвиганием очистного забоя у выхода на поверхность в отработанном пространстве очистного забоя устанавливают органную крепь вдоль вынимаемого столба, возводят бутовую полосу с гидроизоляционным слоем у выхода на поверхность, а ширину бутовой полосы В определяют из выражения В Введенный в формулу изобретения такой существенный признак, что в отработанном пространстве очистного забоя устанавливают органную крепь вдоль вынимаемого столба, позволяет создать режущий ряд в отработанном пространстве и отделить обрушившиеся породы кровли от пород, удерживаемых бутовой полосой. Существенный признак о том, что у выхода на поверхность в отработанном пространстве возводят бутовую полосу, обеспечивает безопасность ведения горных работ на сопряжении очистного забоя с открытой горной выработкой, поскольку бутовая полоса, удерживающая породы кровли, исключает возникновение в них разрушающих напряжений. Другой существенный признак о том, что бутовую полосу возводят с гидроизоляционным слоем у выхода на поверхность, исключает поступление в отработанное пространство ливневых вод. Следующий существенный признак о том, что ширину бутовой полосы В определяют из выражения В Способ поясняется чертежами, где на фиг.1 показан в плане участок горных работ в процессе выемки столба полезного ископаемого, на фиг.2 – разрез А-А на фиг.1. Условные обозначения, принятые на чертежах: 1 – подземная подготовительная выработка; 2 – выемочной столб; 3 – пласт полезного ископаемого; 4 – открытая горная выработка; 5 – механизированный комплекс; 6 – отработанное пространство; 7 – органная крепь; 8 – бутовая полоса; 9 – гидроизоляционный слой. Способ осуществляют следующим образом. После окончания открытых горных работ с поверхности проходят подземные подготовительные выработки 1 и подготавливают к отработке выемочной столб 2 по простиранию пласта полезного ископаемого 3. Другой выработкой, оконтуривающей столб 2, является остановленная открытая горная выработка 4. После монтажа механизированного комплекса 5 приступают к очистной выемки. По мере выемки полезного ископаемого в отработанном пространстве 6 вдоль выемочного столба 2 пробивают органную крепь 7 и возводят бутовую полосу 8 с гидроизоляционным слоем 9 у выхода на поверхность. Ширину бутовой полосы 8 В принимают из выражения В Преимуществами данного способа являются: – безопасность ведения подземных горных работ; – отсутствие потерь воздуха через отработанное пространство; – защита подземных горных выработок от затопления. Источники информации 1. Патент РФ №2083830, кл. Е 21 С 41/00, 1997 г. 2. Отчет ИГД им. А.А.Скочинского по теме 0105, работа: «Разработка технологии отработки пластов пологого падения с открытых горных выработок длинными очистными забоями с применением механизированных комплексов». Копия отчета ОНИР, ВНТИЦ, М., 1982 г., с.36.
Формула изобретения
Способ открыто-подземной разработки месторождений полезных ископаемых, включающий производство открытых горных работ, проведение подземных подготовительных и нарезных выработок, выемку полезного ископаемого в очистном забое и выдачу его непосредственно на поверхность в открытые горные выработки, отличающийся тем, что вслед за подвиганием очистного забоя у выхода на поверхность в отработанном пространстве очистного забоя устанавливают органную крепь вдоль вынимаемого столба, возводят бутовую полосу с гидроизоляционным слоем у выхода на поверхность, а ширину бутовой полосы В определяют из выражения В
РИСУНКИ
|
||||||||||||||||||||||||||

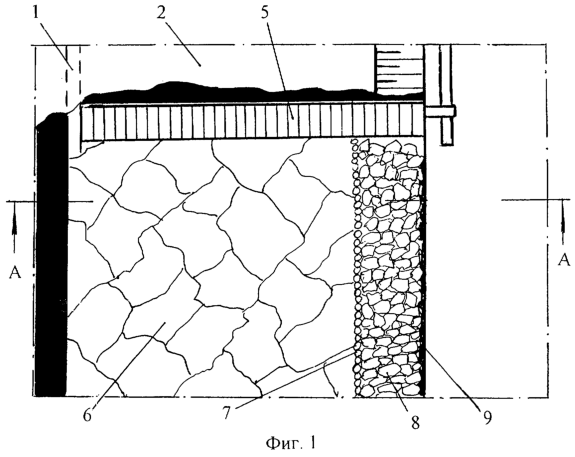

5m, где m – мощность пласта полезного ископаемого. 2 ил.
