Патент на изобретение №2265617

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2265617 (13) C2
(51) МПК 7
C08F118/08, C08F116/06, C07F15/06
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 18.01.2011 – может прекратить свое действие

(21), (22) Заявка: 2002135373/04, 30.12.2002

(24) Дата начала отсчета срока действия патента:

30.12.2002

(43) Дата публикации заявки: 20.07.2004

(45) Опубликовано: 10.12.2005

(56) Список документов, цитированных в отчете о
поиске:
US 4820767 A, 11.04.1989.
US 4463138 A, 31.07.1984.
CA 663529 A, 21.05.1963.
С. Н. УШАКОВ, «ПОЛИВИНИЛОВЫЙ СПИРТ И ЕГО ПРОИЗВОДНЫЕ», ТОМ 1, ИЗД-ВО АН СССР, СТР. 132.
SU 594124 A1, 25.02.1978.

Адрес для переписки:

105064, Москва, ул. Воронцово поле, 10, НИФХИ им. Л.Я. Карпова, патентный отдел

(72) Автор(ы):

Писаренко Е.И. (RU),
Царькова М.С. (RU),
Грицкова И.А. (RU),
Левитин И.Я. (RU),
Сиган А.Л. (RU),
Бойко В.В. (RU),
Семенова Г.К. (RU),
Кузнецов А.А. (RU)

(73) Патентообладатель(и):

ФГУП ГНЦ РФ Научно-исследовательский физико-химический институт им. Л.Я. Карпова (RU)

(54) МАЛОРАЗВЕТВЛЕННЫЙ ВЫСОКОМОЛЕКУЛЯРНЫЙ ПОЛИВИНИЛАЦЕТАТ, СПОСОБ ЕГО ПОЛУЧЕНИЯ И ПОЛИВИНИЛОВЫЙ СПИРТ НА ЕГО ОСНОВЕ

(57) Реферат:

Изобретение относится к малоразветвленному высокомолекулярному поливинилацетату, способу его получения, а также поливиниловому спирту, полученному на его основе. Описывается малоразветвленный высокомолекулярный поливинилацетат, полученный водно-эмульсионной полимеризацией винилацетата в присутствии эмульгатора и инициатора, в качестве инициатора используют комплексы алкилкобальта(III) с тридентатными лигандами общей формулы I в количестве 0,04-0,2 мас.ч., и процесс полимеризации проводят при температуре 10-40°С и рН 3,5-8. Полученный по такому способу поливинилацетат обладает молеклярной массой не менее 850000 и степенью разветвлённости 0,39-0,7. Омыления указанного малоразветвлённого поливинилацетата получают поливиниловый спирт со степенью полимеризации не менее 6000 и степенью омыления 98- 99,9 %, пригодный для изготовления высокомодульных волокон. 3 н.п. ф-лы, 3 табл.

Изобретение касается малоразветвленного высокомолекулярного поливинилацетата, способа его получения и поливинилового спирта, из которого изготавливают высокопрочные волокна, полученного из этого поливинилацетата.

Одна из сфер применения поливинилацетата (ПВА) – получение из него высокомолекулярного поливинилового спирта, из которого изготавливают сверхпрочные высокомодульные волокна. Для этой цели, как известно, необходим ПВА с высокой молекулярной массой (патенты US 5310790, US 5403905). Такая молекулярная масса трудно достижима из-за высокого значения константы передачи цепи. Так, например, в реакциях передачи цепи на мономер активность винилацетата (ВА) в 3-4 раза выше, чем стирола, а при передаче цепи на полимер – в 50 раз. Это приводит к образованию разветвленного поливинилацетата, не пригодного для получения высокомолекулярного поливинилового спирта (ПВС), предназначенного для изготовления высокомодульных волокон (ПВС).

ПВА получают путем радикальной полимеризации ВА в массе, растворе, эмульсии или суспензии. Однако полимеризация ВА в массе и растворе трудно управляема, поэтому в основном ПВА получают в эмульсии или суспензии.

Известен способ получения высокомолекулярного ПВА блочной или суспензионной полимеризацией ВА в присутствии инициатора радикального типа (А.С. СССР №507590, 1976 г.). Процесс проводят при постепенном введении мономера в реакционную зону по ходу процесса и в качестве инициатора используют олигоперекись алканоил--замещенного алканоила общей формулы [-С-(СН2)n-С-O-O-С-СН-(СН2)m-С-O-O-]k, где n=4-12, m=3-12, n+m>9, k=6-28, х=Н, СН3, С2Н5, Br, Cl или I.

Недостатком этого метода являются технологические трудности, связанные с проведением синтеза, высокая температура процесса (72°С) (полимеризацию проводят при кипении реакционной смеси). Кроме того, получаемый ПВА обладает высокой степенью разветвленности (2,0-4,5), что плохо сказывается на физико-химических свойствах ПВС, полученного на его основе.

Известен способ получения неразветвленного поливинилацетата (А.С. СССР №712823, 1980 г.). Полимеризацию проводят в массе в присутствии триэтилборана, инициатор применяют в количестве 0,019-0,296% от веса мономера. Недостатком этого способа является низкая молекулярная масса ПВА (ММ<540000), а также то, что полимеризация в массе трудно управляема.

Наиболее близким к данному изобретению по технической сущности и достигаемому результату является способ получения высокомолекулярного ПВА водно-суспензионной полимеризацией в присутствии перекисных инициаторов и ПВА, полученный этим способом (А.С. СССР №704946, 1979 г.). В качестве инициаторов здесь используют полимерные перекиси двухосновных алифатических кислот общей формулы:

[-C-(CH2)m-C-O-O-]n m=5-16, n=5-40

или перекиси тетрацилов общей формулы

R-C-O-O-C-(CH2)4-C-O-O-C-R, где R=СН3, С2Н5, С3Н7, С6Н13, С10H21.

Недостатками этого способа также является высокая температура процесса (60-70°С) и высокая разветвленность получающегося ПВА (=2,4-3,4), что, как указывалось выше, плохо сказывается на свойствах получаемого ПВС, а именно не позволяет его использовать для изготовления высокомодульных волокон.

Задачей данного изобретения является разработать способ получения малоразветвленного высокомолекулярного поливинилацетата, а также получить из него высокомолекулярный поливиниловый спирт для изготовления высокомодульных волокон.

Указанный технический результат достигается тем, что в способе получения ПВА водно-эмульсионной полимеризацией винилацетата в присутствии эмульгатора и инициатора, в качестве инициатора используют

комплексы алкилкобальта(III) с тридентатными лигандами общей формулы, где R = алкил от С2 до C16, в количестве 0,04-0,2 мас.ч., и процесс полимеризации проводят при температуре 10-40°С и рН 3,5-8.

Указанный технический результат достигается также тем, что получаемый малоразветвленный высокомолекулярный ПВА имеет молекулярную массу не менее 850000 и степень разветвленности 0,39-0,7, что позволяет его использовать для получения ПВС, пригодного для изготовления высокомодульных волокон.

Кроме того, технический результат достигается тем, что получаемый омылением ПВА ПВС пригоден для изготовления высокомодульных волокон и имеет степень полимеризации не менее 6000 и степень омыления 98-99,9%.

Сопоставительный анализ с прототипом позволяет сделать вывод о том, что при проведении эмульсионной полимеризации винилацетата использован новый тип инициатора – комплексы алкилкобальта(III) с тридентатными лигандами. Таким образом, заявляемое техническое решение соответствует критерию “новизна”.

Анализ известных технических решений показал, что использование комплексов алкилкобальта(III) с тридентатными лигандами в качестве инициаторов эмульсионной полимеризации ВА позволяет проводить процесс в экономически выгодных и технологически удобных условиях, при невысоких температурах и в одну стадию, без добавок компонентов по ходу процесса. Также неожиданным образом оказалось, что в присутствии комплексов алкилкобальта(III) с тридентатными лигандами удается получить малоразветвленный высокомолекулярный ПВА. Таким образом, заявляемое техническое решение соответствует критерию “существенные отличия”.

Указанные комплексы – алкил{2-[(2-аминоэтил)имино]-пент-3-ен-4-олят}(1,2-этандиамин)кобальт(III) бромиды (символическая формула [RCo(acacen)(en)]Br) – синтезированы авторами по нижеприведенной методике (пример – R=Et).

Синтез проводят в атмосфере аргона при температуре 15-25°С при постоянном перемешивании. В реактор последовательно вводят 430 мл метанола, 12,3 мл (120 ммолей) ацетилацетона, 10,3 мл 70%-ного водного раствора этилендиамина (120 ммолей), 14,1 г (60 ммолей) кобальт(II) хлорида гексагидрата, 19,3 мл 50%-ного водного раствора NaOH, 1 мл 2%-ного раствора PdCl2 в 1 М водном растворе KCl, 21 мл (273 ммоля) этилбромида. Равномерно прикапывают раствор 3,2 г NaBH4 (85 ммолей) в 25 мл 5%-ного водного раствора NaOH в течение 5 часов. После окончания газовыделения реакционную смесь перемешивают в течение 1 часа. Затем ее профильтровывают, раствор упаривают до объема 100 мл при остаточном давлении 10-20 мм рт.ст. и температуре бани не выше 40°С. Затем добавляют 20 г NaBr и при охлаждении 100 мл воды и смесь упаривают таким же образом до объема 100 мл. Кристаллизацию проводят при 0°С, осадок отфильтровывают, промывают 15 мл ледяной воды и сушат на воздухе. Затем его промывают дихлорметаном (всего 150-200 мл) до исчезновения зеленой окраски промывной жидкости. Снова сушат продукт на воздухе. Целевой продукт представляет собой кристаллический порошок красного цвета. При необходимости проводят кристаллизацию из метанола с добавкой бромистого натрия. Для идентификации используют ионообменную ТСХ на SiO2 (пластинки силуфол, эдюент – 0,1 н раствор ацетата натрия в смеси метанол – вода 4:1 по объему). Критерием чистоты является наличие одного пятна на пластинке, а также практически полное обесцвечивание раствора комплекса при добавлении соляной кислоты. Выход и значение фактора разделения Rf приведены в таблице 1.

При синтезе комплексов, указанных в таблице 1, используют следующие галоидные алкилы: этилбромид, н-бутилбромид, изопропилбромид, н-амилбромид, н-октилбромид, н-цетилбромид, циклогексилбромид, втор.-октилбромид.

Структуру комплексов доказывают, исходя из данных 1Н-ЯМР, ИК-спектров и анализа продуктов ацидолиза. Спектры 1H-ЯМР (растворитель – D2O, 200 МГц, внутренний стандарт – натрий 2,2-диметил-2-силапентан-5-сульфонат) синтезированных комплексов алкилкобальта сходны между собой. Данные для комплекса 1 (табл.1) приведены ниже (идентифицированный сигнал, (м.д.), мультиплетность): СН3СН2Со, 0,60, t; СН3-С=Н, 1,70, s; СН3-СО, 1,94, s; =CH, 4,98, s. ИК-спектры комплексов 1-8 имеют характерные полосы поглощения в области 3100-3350 см-1 (узкие), относящиеся к валентным колебаниям N-H.

Анализ продуктов ацидолиза синтезированных комплексов 1-8, проведенный методами газожидкостной хроматографии, ТСХ и проб на функциональные группы подтверждает вышеприведенную структурную формулу. Состав комплексов подтвержден также данными элементного анализа (табл.2).

Изобретение иллюстрируется примерами, приведенными ниже.

ПВС получают омылением ПВА любым известным способом, например, щелочью в среде, состоящей из этилового, или пропилового, или изопропилового спирта и воды при соотношении спирта к воде от 90:10 до 40:60, при этом количество щелочи составляет от 0,4 до 1 моль на 1 моль звена винилацетата, а омыление проводят в диапазоне температур от 0°С до температуры кипения растворителя. В качестве щелочи может быть использован гидроксид натрия или калия. Омыление ПВА осуществляют до степени конверсии 98,0-99,9%. В случае использования разветвленного ПВА процесс омыления сопровождается отщеплением боковых цепей, и получаемый при этом ПВС имеет низкую молекулярную массу (низкую степень полимеризации).

Пример 1 (по изобретению)

В реакторе с мешалкой смешивают 100 мас.ч. винилацетата с водной фазой, включающей 4 мас.ч. алкилсульфоната натрия (Е-30) с длиной алкильного заместителя С15, 0,1 мас.ч. инициатора – комплекса 1 (табл.1), 0,87 мас.ч. КН2PO4 и 1,24 мас.ч. Na2HPO4 (буферная система) и 200 мас.ч. воды. Процесс проводят при перемешивании в атмосфере азота при температуре 20°С в течение 210 минут до конверсии 93,8%. Характеристическая вязкость раствора полимера в бензоле (при 35°С) 2,16 дл/г, что соответствует молекулярной массе 850000 и степени полимеризации 9880. Из этого ПВА получают ПВС. ПВС получают омылением ПВА щелочью в среде, состоящей из этилового спирта и воды, при соотношении спирта к воде от 80:20, температуре 30°С, количество гидроксида натрия составляет 0,7 моль на 1 моль звена ВА. Степень полимеризации полученного ПВС = 6000, степень омыления – 99%. Степень разветвленности ПВА =0,65.

Примеры 2-10 (по изобретению).

Выполняют аналогично примеру 1, с изменением температуры, рН среды, типа и концентрации эмульгаторов, концентрации ингредиентов, наличием буферных соединений и использованием комплексов алкилкобальта(III) с тридентатными лигандами различной структуры. ПВС получают путем омыления ПВА так же, как в примере 1.

Пример 11 (прототип)

В трехгорлую колбу, снабженную обратным холодильником и мешалкой, помещают 300 мл раствора стабилизатора суспензии (0,1% раствора ПВС), прибавляют 50 мл ВА, в котором растворено 0,312 г (0,67%) полимерной перекиси 1,16-гексадекандикарбоновой кислоты. Суспензионную полимеризацию проводят при температуре 60°С 4 часа, конверсия 94%. Полученный полимер имеет характеристическую вязкость []=2,41 (ацетон, 30°С), молекулярную массу 1187000 и разветвленность =2,9.

Рецепты полимеризации ВА и параметры процесса, а также некоторые свойства полимеров (характеристическая вязкость ПВА, молекулярная масса, степень полимеризации и степень разветвленности, а также степень полимеризации и степень омыления ПВС) приведены в таблице 3.

Получаемый ПВС характеризуют степенью полимеризации и степенью омыления.

Степень полимеризации ПВС рассчитывают по величине характеристической вязкости, определенной в растворе ДМСО при температуре 30°С по формуле: []=kM , где k=1,58·10-4, =0,84 [А.Ф.Николаев и др. Водорастворимые полимеры. – Л.: Химия, Ленинградское отделение, 1979, стр.34].

Определение степени омыления (содержания ацетатных групп) в поливиниловом спирте проводят ацидометрически по ГОСТ 10779-78.

Высокая степень полимеризации ПВС (от 6000) свидетельствует о том, что он может быть использован для получения высокомодульных волокон.

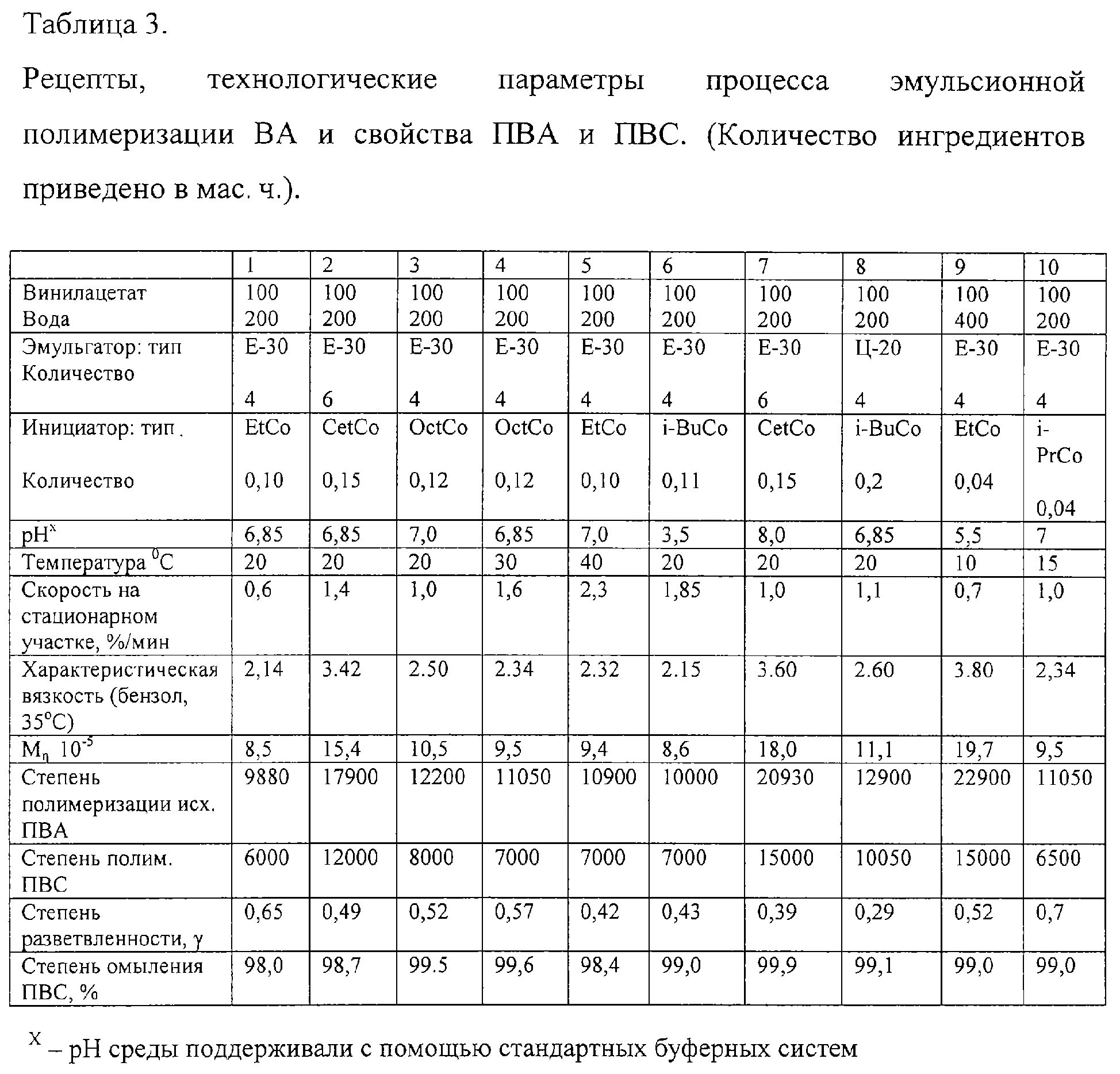

Приведенные в таблице 3 данные свидетельствуют о том, что использование комплексов акилкобальта(III) с тридентатными лигандами при эмульсионной полимеризации винилацетата позволяет получать высокомолекулярный малоразветвленный поливинилацетат, который может служить для производства высокомолекулярного поливинилового спирта и высокомодульных волокон на его основе.

Таблица 1
Структура, выход и некоторые свойства комплексов алкилкобальта.
R Выход, % Rf (TCX) Tпл., °С
1 Et 66 0,34 200
2 i-Pr 65 190
3 n-Bu 64 0,40 190
4 n-Am 60 0,40 180
5 cyclo-Hex 41 195
6 n-Oct 52 0,45 160
7 sex-Oct 48 150
8 n-Cet 36 0,47 120
– плавление с разложением
– комплексы втор-алкилкобальта разлагаются в условиях хроматографирования
Таблица 2
Элементный состав комплексов алкилкобальта
Со
Расч.
Со
Найд.
С
Расч.
С
Найд.
N
Расч.
N
Найд.
O
Расч.
O
Найд.
Н
Расч.
Н
Найд.
Br
Расч.
Br
Найд.
1 15,97 15,92 35,79 35,93 15,18 15,22 4,34 4,30 7,05 7,00 21,66 21,71
2 15,39 15,43 37,62 37,68 14,63 14,57 4,18 4,12 7,31 7,32 20,87 20,81
3 14,84 14,90 39,31 39,28 14,11 14,07 4,03 4,10 7,56 7,50 20,14 20,12
4 14,34 14,40 40,90 41,00 13,63 13,57 3,89 3,92 7,79 7,75 19,45 19,41
5 13,87 13,92 42,37 42,32 13,18 13,27 3,77 3,73 8,00 8,03 18,81 18,73
6 13,00 13,06 45,05 45,09 12,37 12,32 3,53 3,50 8,39 8,33 17,65 17,68
7 13,00 13,06 45,05 45,09 12,37 12,31 3,53 3,52 8,39 8,34 17,65 17,67
8 10,43 10,50 53,12 53,07 9,92 9,89 2,83 2,86 9,56 9,52 14,15 14,17

Формула изобретения

1. Способ получения высокомолекулярного поливинилацетата водно-эмульсионной полимеризацией винилацетата в присутствии эмульгатора и инициатора, отличающийся тем, что в качестве инициатора используют комплексы алкилкобальта (III) с тридентатными лигандами общей формулы

где R – алкил от С2 до C16,

в количестве 0,04-0,2 мас.ч. и процесс полимеризации проводят при температуре 10-40°С и рН 3,5-8.

2. Малоразветвленный высокомолекулярный поливинилацетат с молекулярной массой не менее 850000 и степенью разветвленности 0,39-0,7, пригодный для синтеза поливинилового спирта, используемого для изготовления высокомодульных волокон, полученный способом по п.1.

3. Поливиниловый спирт для изготовления высокомодульных волокон со степенью полимеризации не менее 6000 и степенью омыления 98-99,9%, полученный путем омыления малоразветвленного высокомолекулярного поливинилацетата по п.2.

Categories: BD_2265000-2265999
