Патент на изобретение №2265545
|
||||||||||||||||||||||||||
(54) НАДВОДНЫЙ КОРАБЛЬ С БАШЕННО-МАЧТОВЫМ КОМПЛЕКСОМ И АНТЕННАМИ РАДИОЛОКАЦИОННЫХ СТАНЦИЙ
(57) Реферат:
Изобретение относится к судостроению, а именно к надводным кораблям. Башенно-мачтовый комплекс надводного корабля имеет выделенный замкнутый отсек для размещения антенн, часть обшивки которого выполнена из радиопрозрачных панелей и пиллерсов. Изнутри металлическая часть обшивки замкнутого отсека покрыта радиопоглощающим материалом, а подволок отсека имеет вырез, закрытый съемным барбетом. Технический результат заключается в снижении водоизмещения корабля, понижении его центра масс и в обеспечении рациональной компоновки корабля. 7 ил.
Предлагаемое изобретение относится к судостроению, в частности к надводному кораблю с башенно-мачтовым комплексом и антеннами радиолокационных станций. Известен корабль, имеющий в своем составе башенно-мачтовый комплекс, на котором все антенны располагаются снаружи на специальных мостиках, кронштейнах, фундаментах или реях (см. Jane’s Fighting Ships, 2001-2002, стр.590). Однако на таком корабле невозможно использовать объемы в башенно-мачтовом комплексе или в надстройке для размещения в них антенн из-за радионепрозрачности материала, из которого они изготовлены (легкий сплав или сталь), что ведет к утяжелению мачты, увеличению водоизмещения, повышению центра массы корабля и, как следствие, к снижению его остойчивости. Известен также корабль с башенно-мачтовым комплексом, на наружных поверхностях которого располагаются плоские антенны (твердотелые фазированные решетки), выбранный за прототип (см. Jane’s Fighting Ships, 2001-2002, стр.576-577). Этот тип антенн позволяет избежать консольных конструкций, необходимых в случае размещения антенн на башенных мачтах. Однако использование плоских фазированных решеток на башенных мачтах не исключает размещение на корабле большого количества наружных антенных постов, которые не могут быть размещены в башенной мачте из-за радионепрозрачности материалов, из которых они изготовлены. Размещение антенн радиолокационных станций на мачтах или на надстройке (при большом количестве антенн различного назначения на современных кораблях) приводит к утяжелению конструкции мачты, т.к. неизбежно увеличивает количество консольных конструкций на башенно-мачтовом комплексе для размещения на них антенн и затрудняет выполнение требований к жесткости конструкций, на которых антенны устанавливаются (особенно это относится к радиолокационным станциям и комплексам надводной и воздушной обстановки и выдачи целеуказания, имеющим большие массогабаритные характеристики). Утяжеление башенно-мачтового комплекса приводит к росту водоизмещения корабля и отрицательно влияет на его остойчивость. Целью предлагаемого изобретения является снижение водоизмещения корабля и его центра масс и более рациональная компоновка корабля за счет использования объемов башенно-мачтового комплекса для размещения антенн. Указанная цель достигается тем, что надводный корабль с башенно-мачтовым комплексом и антеннами радиолокационных станций имеет для их размещения выделенный замкнутый объем (отсек), содержащий: – радиопрозрачные панели, являющиеся частью обшивки башенно-мачтового комплекса; – пиллерсы, установленные между радиопрозрачными панелями; – радиопоглощающие покрытия на металлических конструкциях с внутренней стороны замкнутого объема для установки антенн; – вырез в подволоке замкнутого объема; – съемный барбет, обеспечивающий непроницаемость башенно-мачтового комплекса, установку на нем наружной антенны и монтаж и демонтаж антенн; – антенные посты радиолокационных станций, размещенные за радиопрозрачными панелями внутри башенно-мачтового комплекса. Предлагаемое изобретение поясняется чертежами, где: – на фигуре 1 дан вид корабля сбоку; – на фигуре 2 – продольный разрез корабля; – на фигуре 3 – вид сбоку башенно-мачтового комплекса; – на фигуре 4 – вид сверху башенно-мачтового комплекса; – на фигуре 5 – продольный разрез башенно-мачтового комплекса; – на фигуре 6 – разрез по 541/2 шп., вид в корму; – на фигуре 7 – разрез по 541/2 шп., вид в нос. Конструкция башенно-мачтового комплекса состоит из радиопрозрачных панелей 1, пиллерсов 2, радиопоглощающего покрытия 3, металлических конструкций 4, антенн 5, выреза 6 в подволоке замкнутого объема, съемного барбета 7, наружной антенны 8, верхнего комингса 9 и нижнего комингса 10 барбета 7. Башенно-мачтовый комплекс работает следующим образом. Часть обшивки башенно-мачтового комплекса выполнена из радиопрозрачных панелей, габариты и углы наклона которых обеспечивают нормальную работу антенн, размещенных за ними, внутри башни. Радиопрозрачные панели устанавливаются между пиллерсами, компенсирующими ослабление конструкции в месте установки радиопрозрачных панелей и служащими одновременно для их закрепления. Остальная, металлическая, часть замкнутого объема, в котором размещены антенны, покрыта изнутри радиопоглощающим материалом во избежание переотражения при работе антенн. При этом в подволоке имеется вырез для монтажа и демонтажа антенн, который сверху закрывается съемным барбетом с установленной на нем наружной антенной. Нижнее основание барбета крепится к фланцу башенно-мачтового комплекса по периметру, а верхнее основание имеет фланец для крепления установочного кольца наружной антенны, таким образом, съемный барбет обеспечивает непроницаемость объема, в котором размещены антенны, и их монтаж и демонтаж, а также установку, в случае необходимости, наружной антенны. В результате достигается наиболее рациональная компоновка надводного корабля, снижение его водоизмещения и центра массы за счет размещения части антенных постов внутри башенно-мачтового комплекса.
Формула изобретения
Надводный корабль с башенно-мачтовым комплексом и антеннами радиолокационных станций, отличающийся тем, что для размещения антенн в башенно-мачтовом комплексе имеется выделенный замкнутый объем (отсек), часть обшивки которого выполнена из радиопрозрачных панелей и пиллерсов, а металлическая часть обшивки покрыта изнутри радиопоглощающим материалом, при этом подволок объема имеет вырез, закрытый сверху съемным барбетом, обеспечивающим одновременно монтаж антенн, непроницаемость объема и возможность размещения на нем наружной антенны.

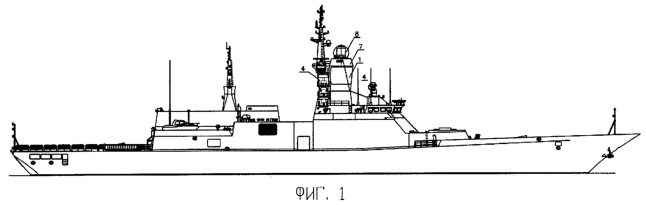

РИСУНКИ
Изменения:
Номер и год публикации бюллетеня: 34-2005
Извещение опубликовано: 27.04.2010 БИ: 12/2010
|
||||||||||||||||||||||||||
