Патент на изобретение №2265419
|
||||||||||||||||||||||||||
(54) ЭНДОПРОТЕЗ ТАЗОБЕДРЕННОГО СУСТАВА
(57) Реферат:
Изобретение относится к медицине, а именно к травматологии – ортопедии. Изобретение обеспечивает возможность установки оптимального шеечно-диафизарного угла после вправления головки протеза в вертлужную впадину для оптимизации биомеханических параметров и улучшения исходов лечения. В вертельном отделе в верхней части диафиза выполнен вертикальный цилиндрический канал с прямоугольной прорезью на боковой поверхности, в которой размещено основание шейки, выполненное на закругленном ее торце в виде сегмента зубчатого колеса, соответствующего ширине прорези, в стенках которой установлена ось вращения основания шейки. В цилиндрическом канале вдоль оси ножки и перпендикулярно оси вращения шейки установлен цилиндрический червяк, который имеет хвостовик квадратного сечения, выступающий над вертельным отделом через отверстие в крышке, закрывающей цилиндрический канал. Червяк составляет червячную передачу с основанием шейки. 2 ил.
Изобретение относится к области медицины. Оно используется в травматологии – ортопедии для замещения патологически измененного тазобедренного сустава, деформированного в результате заболевания или травмы. Известно большое количество эндопротезов тазобедренного сустава. Наиболее близким к заявляемому является устройство [1], в котором предусмотрена возможность изменения шеечно-диафизарного угла (ШДУ) с помощью комплекта прилагаемых модулярных шеек (путем подбороа необходимой), имеющих граненое основание и устанавливаемых в ответное гнездо вертельного отдела. К недостаткам устройства-прототипа следует отнести невозможность проведения коррекции ШДУ после вправления головки во впадину. Сущность изобретения выражается в совокупности существенных признаков, достаточных для достижения искомого технического результата, а именно: возможность установки оптимального шеечно-диафизарного угла после вправления головки протеза в вертлужную впадину для оптимизации биомеханических параметров и улучшения исходов лечения. Сущность изобретения состоит в том, что эндопротез тазобедренного сустава, содержащий головку, шейку, вертельный отдел и диафиз, отличающийся тем, что в вертельном отделе и верхней части диафиза выполнен цилиндрический вертикальный канал с прямоугольной прорезью на боковой поверхности, в которой размещено основание шейки, выполненное на закругленном ее торце в виде сегмента зубчатого колеса, соответствующего ширине прорези, в стенках которой установлена ось вращения основания шейки, цилиндрический червяк, установленный в цилиндрическом канале вдоль оси ножки и перпендикулярно оси вращения шейки, имеет хвостовик квадратного сечения, выступающий над вертельным отделом через отверстие в крышке, закрывающей цилиндрический канал, при этом червяк составляет червячную передачу с основанием шейки. Наличие в вертельном отделе ножки червяка, взаимодействующего с основанием шейки, выполненной в виде сегмента зубчатого колеса, обеспечивает плавную, дозированную коррекцию шеечно-диафизарного угла как во время операции, так и после вправления головки во впадину. Возможность односторонней передачи движения от червяка к червячному колесу обеспечивает надежную фиксацию необходимого ШДУ без дополнительных стопорящих элементов. На фиг.1 показан вид устройства в разрезе, на фиг.2 – поперечный разрез по оси вращения шейки. Эндопротез тазобедренного сустава содержит сферическую головку 1, конусную шейку 2, основание 3 которой выполнено плоским в виде сегмента зубчатого колеса. В вертельном отделе 4 и верхней части диафиза ножки 5 выполнен вертикальный цилиндрический канал 6, в котором установлен червяк 7, верхняя часть оси 8 которого имеет хвостовик 9 квадратного сечения. На боковой поверхности канала выполнена прямоугольная прорезь 10, в которой установлено основание 3 шейки 2, закрепленное на горизонтальной оси 11, размещенной в стенках прорези 10. Червяк 7 находится в зацеплении с зубьями сегмента зубчатого колеса 12 основания 3 шейки 2. Вертикальный канал 6 закрыт крышкой 13, через отверстие которой ось 8 червяка 7 выведена наружу. Эндопротез применяют следующим образом. Одним из хирургических разрезов достигают область тазобедренного сустава, иссекают рубцово-измененные мягкие ткани и капсулу сустава. Резецируют головку и шейку. Обрабатывают вертлужную впадину таза и закрепляют в ней вертлужную впадину протеза. Диафиз протеза вводят в ложе, заготовленное в костномозговом канале диафиза бедра, закрепляют его при среднем положении головки протеза между варусом и вальгусом. Головку вправляют во впадину и, в зависимости от степени натяжения пельвиотрохантерных мышц, устанавливают оптимальный шеечно-диафизарный угол путем вращения прямоугольного хвостовика оси червяка. Рану послойно ушивают. Послеоперационное ведение обычное, как для больных, перенесших операцию эндопротезирования тазобедренного сустава. Источники информации 1. Патент ЕР N0797964, М.кл. A 61 F 2/36, 2/34, 1997 г.
Формула изобретения
Эндопротез тазобедренного сустава, содержащий головку, шейку, вертельный отдел и диафиз, отличающийся тем, что в вертельном отделе и верхней части диафиза выполнен вертикальный цилиндрический канал с прямоугольной прорезью на боковой поверхности, в которой размещено основание шейки, выполненное на закругленном ее торце в виде сегмента зубчатого колеса, соответствующего ширине прорези, в стенках которой установлена ось вращения основания шейки, цилиндрический червяк, установленный в цилиндрическом канале вдоль оси ножки и перпендикулярно оси вращения шейки, имеет хвостовик квадратного сечения, выступающий над вертельным отделом через отверстие в крышке, закрывающей цилиндрический канал, при этом червяк составляет червячную передачу с основанием шейки.

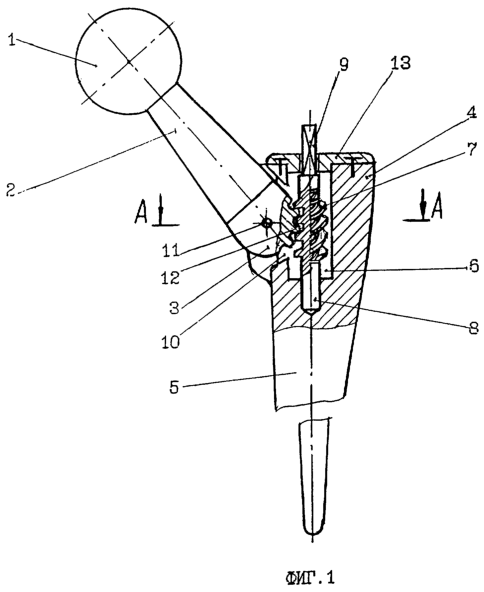

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 19.03.2006
Извещение опубликовано: 27.04.2007 БИ: 12/2007
