Патент на изобретение №2265195
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ РАЗНОСТИ ТЕМПЕРАТУР
(57) Реферат:
Изобретение относится к области приборостроения и может быть использовано в системах температурного контроля газотурбинных двигателей летательных аппаратов, электрооборудования электростанций и т.д. Сущность: устройство содержит два терморезистора, усилитель, индикаторный или регистрирующий прибор, делитель напряжения. Также устройство содержит последовательно соединенные селектируемый пиковый детектор, запоминающую емкость, генератор управляемой частоты, каскад задержки импульсов, генератор строб-импульса. Генератор строб-импульса подключен к управляющему входу детектора. Выход генератора управляемой частоты дополнительно соединен с диагональю питания моста и входом индикаторного или регистрирующего прибора. Вход пикового детектора подключен к выходу делителя напряжения. Технический результат: повышение чувствительности измерений. 1 ил.
Изобретение относится к измерительной технике и может быть использовано в системах температурного контроля газотурбинных двигателей летательных аппаратов, электрооборудования электростанций и т.д. Известно устройство для измерения разности температур (патент ГДР №131674, кл. G 01 К 17/18, опубликовано в 1978 г.), которое содержит два терморезистора, включенных в соседние плечи моста, и усилитель, включенный в измерительную диагональ моста и соединенный с входом индикаторного или регистрирующего прибора. Недостатком этого устройства является низкая чувствительность измерений и значительная погрешность, обусловленная нелинейностью характеристик терморезисторов. Известно также устройство для измерения разности температур, принятое за прототип, содержащее два терморезистора, включенных в соседние плечи моста, усилитель, включенный в измерительную диагональ моста, индикаторный или регистрирующий прибор, делитель напряжения, один из резисторов которого выполнен термозависимым, включенным между выходом усилителя и входом индикаторного или регистрирующего прибора (авт. свид. SU №1672236 А 1, МКИ G 01 К 3/08, 23.08.91. Бюл. №231). Недостатком этого устройства является низкая чувствительность измерений. Техническим результатом предлагаемого изобретения является повышение чувствительности измерений путем применения импульсного питания мостовой измерительной цепи. Сущность предлагаемого изобретения состоит в том, что в устройство для измерения разности температур, содержащее два терморезистора, включенных в соседние плечи моста, усилитель, включенный в измерительную диагональ моста, индикаторный или регистрирующий прибор, делитель напряжения, один из резисторов которого выполнен термозависимым, соединенный с выходом усилителя, дополнительно введены последовательно соединенные селектируемый пиковый детектор, запоминающая емкость, генератор управляемой частоты, каскад задержки импульсов, генератор строб-импульса, подключенный к управляющему входу детектора, а выход генератора управляемой системы дополнительно соединен с диагональю питания моста и входом индикаторного или регистрирующего прибора. На чертеже приведена структурная схема предложенного устройства. Устройство содержит терморезисторы 1 и 2, включенные в соседние (смежные) плечи неуравновешенного моста, усилитель 3, включенный своим входом в измерительную диагональ моста, включенный на выходе усилителя 3 делитель напряжения 4 с терморезистором 5 и тремя термонезависимыми резисторами 6-8, селектируемый пиковый детектор 9, подключенный входом к выходу делителя напряжения 4, выход детектора 9 через запоминающую емкость 10 связан с входом линейного генератора управляемой частоты 11, выход которого соединен с диагональю питания моста и через последовательно соединенные каскад задержки (КД) 12 и генератор строб-импульса 13 связан с управляющим входом детектора 9, а также с входом индикаторного или регистрирующего прибора 14. Устройство работает следующим образом. Терморезисторы 1 и 2 находятся в разных контролируемых точках исследуемого объекта, для которых осуществляется измерение разности температур. Терморезистор 5 размещается в одной из 2-х контролируемых точек исследуемого объекта и может быть выполнен в едином корпусе с одним из терморезисторов 1 или 2. Разность температур терморезисторов 1 и 2 определяет напряжение в измерительной диагонали моста, которое усиливается усилителем 3 и через делитель напряжения 4 подается на вход селектируемого пикового детектора 9. Терморезистор 5 предназначен для автоматической компенсации нелинейности характеристик терморезисторов 1 и 2, изменяя в зависимости от температуры коэффициент передачи делителя 4. Степень компенсации зависит от соотношения сопротивлений терморезистора 5 и резисторов 6 и 7, которые рассчитываются для заданного диапазона изменения температуры с учетом конкретного типа терморезисторов. Резистор 8 дополнительно шунтирует выход усилителя 3 и используется только для усилителей с токовым выходом. Выходное напряжение с делителя 4, снимаемое с резисторов 7 и 5, используется при работе с терморезисторами, сопротивление которых увеличивается с ростом температуры по квадратической зависимости с отрицательным нелинейным членом (платиновые терморезисторы). При использовании терморезисторов с положительным нелинейным членом температурной характеристики (например, никелевые терморезисторы) выходной сигнал с делителя 4 снимается с резисторов 6 или 7. Детектор 9 преобразует усиленное импульсное напряжение разбаланса моста, равное амплитуде импульса, которое запоминается емкостью 10 и управляет частотой генератора 11. Частота следования импульсов генератора 11 прямо пропорциональна напряжению на емкости 10. Выходные импульсы генератора 11 питают диагональ питания моста, повышая чувствительность измерений в
Формула изобретения
Устройство для измерения разности температур, содержащее два терморезистора, включенные в соседние плечи моста, усилитель, включенный в измерительную диагональ моста, индикаторный или регистрирующий прибор, делитель напряжения, один из каскадов которого выполнен термозависимым, связанный с выходом усилителя, отличающееся тем, что в него дополнительно введены последовательно соединенные селектируемый пиковый детектор, запоминающая емкость, генератор управляемой частоты, каскад задержки импульсов, генератор строб-импульса, подключенный к управляющему входу детектора, а выход генератора управляемой частоты дополнительно соединен с диагональю питания моста и входом индикаторного или регистрирующего прибора, при этом вход пикового детектора подключен к выходу делителя напряжения.

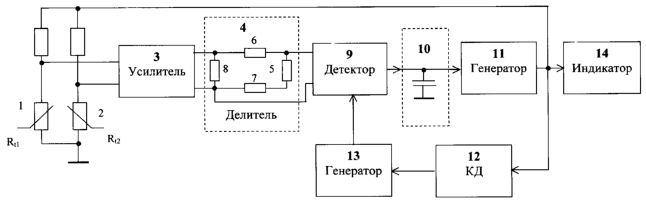

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 02.09.2005
Извещение опубликовано: 10.06.2007 БИ: 16/2007
|
||||||||||||||||||||||||||
