Патент на изобретение №2265179

(54) ПУСКОВАЯ УСТАНОВКА ДЛЯ ЗАПУСКА МАЛОГАБАРИТНЫХ РАКЕТ

(57) Реферат:

Изобретение относится к ракетной технике и может быть использовано в конструкции пусковых установок для запуска малогабаритных ракет, в том числе противоградовых. Пусковая установка содержит пакет пусковых труб, установленный на вращающемся основании, опорную плиту, механизмы наведения и фиксации по углу азимута и углу возвышения. Пусковые трубы расположены в двух вертикальных плоскостях, параллельных и симметричных плоскости, проходящей через центр вращения основания, и снабжены откидывающимися затворами. Использование изобретения позволит снизить вес пусковой установки при увеличенной ее жесткости, а также снизить стоимость производства пусковых установок. 5 ил.

Изобретение относится к ракетным системам, в частности к пусковым установкам для запуска ракет.

Известна пусковая установка для запуска ракет по пат. RU 2207481 С2, содержащая основание с установленными на нем пакетом пусковых труб и снабженным приводами-шарнирами по углам азимута и возвышения, оси которых не пересекаются.

Пакет пусковых труб может переводиться в положение для заряжения, причем ось вращения пакета смещена на его край.

К недостаткам указанной установки необходимо отнести появление больших неуравновешенных сил и моментов как при стрельбе (из крайних труб), так и при снаряжении, потребовавших уравновешивающих механизмов, что привело к усложнению пусковой установки. К тому же уравновешивание с помощью пружин не может быть реализовано, так как нагрузки на уравновешивающие механизмы переменны.

Указанные недостатки устранены в предлагаемой пусковой установке.

Заявленная пусковая установка предназначена преимущественно для запуска противоградовых ракет в режиме минометного старта, позволяющего обеспечить высокую начальную скорость ракеты и, как следствие, повышенную кучность и устойчивость ракет.

Однако минометный старт вызывает большие значения силы отдачи, в связи с чем технической задачей изобретения является максимальное уменьшение неуравновешенных сил и моментов, воздействующих на элементы пусковой установки.

Технический результат достигается тем, что пусковые трубы в пакете расположены в двух вертикальных плоскостях, параллельных и симметричных плоскости, проходящей через центр вращения основания, и снабжены откидывающимися затворами, контактирующими с силовой балкой вращающегося основания, а пакет пусковых труб закреплен на вращающемся основании с возможностью поворота его из положения для заряжения в положение для стрельбы, при этом ось вращения пакета расположена между центрами тяжести неснаряженного и снаряженного пакета.

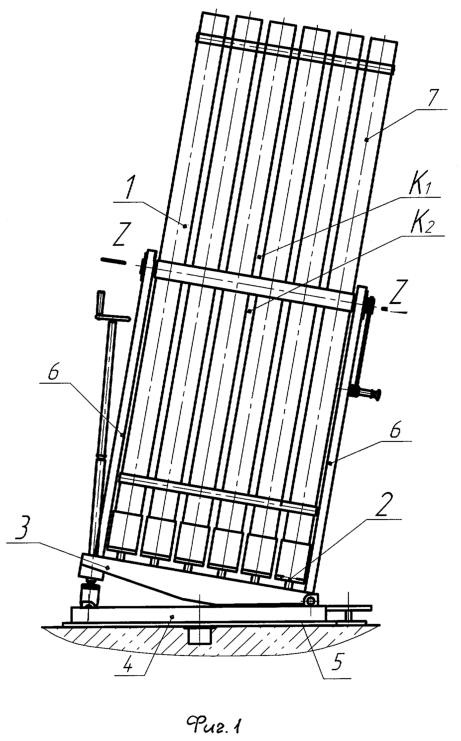

Общий вид пусковой установки показан на фиг.1 Вращающееся основание – 4 закреплено на опорной плите – 5 и снабжено качающейся силовой балкой – 3 с двумя стойками – 6, на которых закреплен пакет – 7 пусковых труб – 1, снабженных затворами – 2.

На фиг.1 и 2 указано:

N-N – плоскость, проходящая через центр вращения основания;

h – смещение ряда труб от плоскости N-N, определяется исходя из калибра ракет и минимальных конструктивных зазоров между трубами;

Z-Z – ось вращения пакета пусковых труб при заряжении;

К₁ и К₂ – центры тяжести неснаряженного и снаряженного пакета.

На фиг.3 и 4 показано разложение сил при выстреле, где R – усилие отдачи, R₁ – вертикальная составляющая усилия отдачи, передаваемая на опорную плиту по трехточечной схеме в точках А, В и С, R₂ – составляющая усилия отдачи, создающая крутящий момент М_кр=R₂·h.

Величины R₁ и R₂ являются функциями угла возвышения .

При выстреле вертикальная составляющая R₁ автоматически создает момент трения между основанием и опорной плитой, парирующий крутящий момент М_кр от силы R₂.

Откидывающиеся затворы – 2, фиксируемые силовой балкой – 3, при выстреле непосредственно контактируют с силовой балкой, при этом пусковые трубы и стойки, на которых закреплен пакет, не нагружаются, что позволяет снизить вес пусковой установки.

На фиг.5 показано положение пакета для заряжания.

После установки ракет в пусковые трубы затворы – 2 переводятся в исходное положение, а пакет пусковых труб переводится в положение для стрельбы и фиксируется.

Расположение оси вращения пакета Z-Z между центрами тяжести K₁ и К₂ позволяет отказаться от уравновешивающего механизма, что упрощает конструкцию и снижает вес.

Предлагаемая пусковая установка обладает повышенной жесткостью, малым весом и простотой конструкции.

Формула изобретения

Пусковая установка для запуска малогабаритных ракет, содержащая пакет пусковых труб, установленный на вращающемся основании, опорную плиту, механизмы наведения и фиксации по углам возвышения и азимута, отличающаяся тем, что пусковые трубы расположены в двух вертикальных плоскостях, параллельных и симметричных плоскости, проходящей через центр вращения основания, и снабжены откидывающимися затворами, контактирующими с силовой балкой вращающегося основания, а пакет пусковых труб закреплен на вращающемся основании с возможностью поворота его из положения для заряжания в положение для стрельбы, при этом ось вращения пакета расположена между центрами тяжести неснаряженного и снаряженного пакета.
