Патент на изобретение №2265110

(54) ОБЪЕМНО-ФОРМОВАННАЯ СТРУКТУРНАЯ КОНСТРУКЦИЯ

(57) Реферат:

Изобретение относится к области строительства, в частности к пространственным конструкциям, и может быть использовано в качестве покрытий и перекрытий гражданских, общественных и промышленных зданий. Основой конструкции являются объемно-формованные тонколистовые элементы унифицированной геометрической формы, которые выполняются из тонколистовой рулонированной стали толщиной t=0,5…3,0 мм. Особенность объемно-формованной структурной конструкции заключается в том, что стальные полосы изгибаются в противоположных направлениях по правой или левой винтовой линии и соединяются между собой по конгруэнтным граням, причем каждый последующий присоединяемый элемент должен быть изогнут в направлении, обратном направлению изгиба предыдущего. Достигаемый технический результат заключается в возможности изготовления конструкции на автоматизированных поточных линиях путем холодного профилирования с использованием безотходной перфорации, что приводит к повышению производительности труда, снижению материалоемкости на 15…20% и трудоемкости в 2…3 раза. Также конструктивное решение позволяет исключить поэлементное соединение отдельных стержней в узлах конструкций, уменьшить количество сборочных и отправочных марок, повысить технологичность монтажа. 4 ил.

Изобретение относится к области строительства, в частности к пространственным строительным конструкциям, и может быть использовано в качестве покрытий и перекрытий гражданских, общественных и промышленных зданий.

Известны конструкции покрытий зданий в виде структурных плит, отличающиеся различным удельным расходом материала и разной степенью трудоемкости изготовления и монтажа [1].

Недостатками этих конструкций является большая номенклатура сборочных марок, большое количество крепежных соединений в узлах, трудоемкость сборки конструкций в условиях монтажа.

Наиболее близким техническим решением к предлагаемому является пространственное стержневое покрытие, верхний и нижний пояса которого выполнены в виде неразъемной решетки, а раскосы – в виде пространственного блока из неразъемных элементов [2].

Недостатком такого конструктивного решения является сложность и трудоемкость изготовления, большое количество отходов при штамповке.

Задачей изобретения является снижение трудоемкости изготовления и монтажа конструкции, уменьшение количества отходов при изготовлении.

Это достигается тем, что решетка выполнена из тонколистовых элементов – стальных полос, последовательно изогнутых в противоположных направлениях по правой или левой винтовой линии и соединенных между собой поочередно по конгруэнтным граням, причем каждый последующий присоединяемый элемент должен быть изогнут в направлении, обратном направлению изгиба предыдущего, при этом отгибы решетки выполняют роль поясов конструкции, а раскосы имеют тавровое или крестообразное сечение.

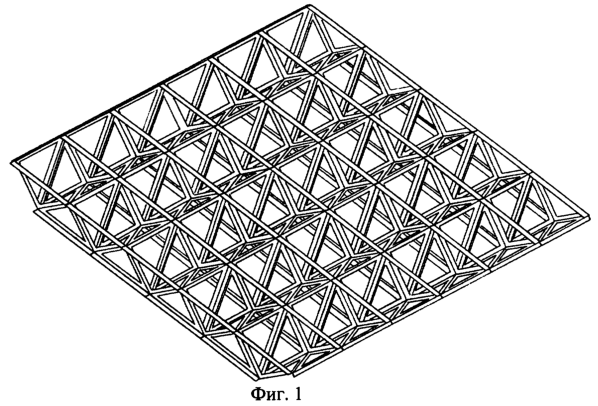

На фиг.1 изображена структурная конструкция, выполненная из пространственных объемно-формованных тонколистовых элементов, общий вид. На фиг.2 изображены пространственные объемно-формованные тонколистовые элементы, используемые при изготовлении конструкции, 1 – пространственный объемно-формованный тонколистовой элемент, изогнутый по правой винтовой линии, 2 – элемент, изогнутый по левой винтовой линии. На фиг.3 изображен способ образования пространственной стержневой конструкции. На фиг.4 изображен фрагмент объемно-формованной структурной конструкции, сечения раскосов и поясов.

Структурная конструкция (фиг.1) представляет собой совокупность решетчатых пирамид с прямоугольным основанием, образованными пространственными объемно-формованными элементами на основе тонколистового проката (фиг.2).

Пространственная решетка и пояса образуются путем последовательного соединения унифицированных элементов 7 и 2 по конгруэнтным граням (фиг.3), причем каждый последующий присоединяемый элемент должен быть изогнут в направлении, обратном направлению изгиба предыдущего элемента.

Сечение поясов представляет собой гнутый уголок, угол гиба равен 90°. Сечение раскосов имеет тавровое или крестообразное сечение (фиг.4).

Изготовление структурных конструкций на основе пространственных объемно-формованных тонколистовых элементов позволяет изготавливать конструкции на автоматизированных поточных линиях путем холодного профилирования с использованием безотходной перфорации, что приводит к повышению производительности труда, снижению материалоемкости и трудоемкости. Конструктивное решение позволяет исключить поэлементное соединение отдельных стержней в узлах конструкций, уменьшить количество сборочных и отправочных марок, повысить технологичность монтажа.

Источники информации

1. Металлические конструкции. В 3 т. Т. 2. Конструкции зданий./ В.В.Горев, Б.Ю.Уваров, В.В.Филиппов и др.; Под ред. В.В.Горева. – М.: Высшая школа, 1997, с.311-316.

2. В.К.Чаадаев и Ю.А.Чернов. А.с.687205. Пространственное стержневое покрытие. – Заявл. 23.06.76., №2375130/29-33; Опубл. в БИ, 1979, №35; МКИ Е 04 В 5/10.

Формула изобретения

Объемно-формованная структурная конструкция, выполненная из тонколистового металла, отличающаяся тем, что решетка выполнена из тонколистовых элементов – стальных полос, последовательно изогнутых в противоположных направлениях по правой или левой винтовой линии и соединенных между собой поочередно по конгруэнтным граням, причем каждый последующий присоединяемый элемент должен быть изогнут в направлении, обратном направлению изгиба предыдущего, при этом отгибы решетки выполняют функцию поясов конструкции, а раскосы имеют тавровое или крестообразное сечение.

РИСУНКИ

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 09.09.2005

Извещение опубликовано: 10.11.2006 БИ: 31/2006
