Патент на изобретение №2265069

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2265069 (13) C2
(51) МПК 7
C22B9/193, B23K25/00, B22D19/10
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 18.01.2011 – прекратил действие

(21), (22) Заявка: 2003118604/02, 20.06.2003

(24) Дата начала отсчета срока действия патента:

20.06.2003

(43) Дата публикации заявки: 20.01.2005

(45) Опубликовано: 27.11.2005

(56) Список документов, цитированных в отчете о
поиске:
RU 2139175 C1, 10.10.1999. SU 522929 A, 30.07.1976. FR 2138479 A, 05.01.1973. GB 1356761 А, 12.06.1974.

Адрес для переписки:

680035, г.Хабаровск, ул. Тихоокеанская, 136, ХГТУ, отдел интеллектуальной собственности

(72) Автор(ы):

Вашковец В.В. (RU)

(73) Патентообладатель(и):

Хабаровский государственный технический университет (RU)

(54) КОКИЛЬ ДЛЯ ВОССТАНОВЛЕНИЯ ДЕТАЛЕЙ ЭЛЕКТРОШЛАКОВОЙ НАПЛАВКОЙ

(57) Реферат:

Изобретение относится к восстановлению деталей с большим износом электрошлаковой наплавкой, в частности бил молотковых мельниц, зубьев ковшей экскаваторов, коронок рыхлителей бульдозеров. Кокиль выполнен в виде корпуса с рубашкой охлаждения и внутренней полостью, копирующей форму восстанавливаемой детали, имеющей пазы, в которых установлены вставки из легирующих материалов. Вставки установлены подвижно в направлении к восстанавливаемой детали. Изобретение направлено на повышение качества и снижение себестоимости восстановления за счет компенсации выгорания вставки из легирующих материалов, а также исключения операции монтажа и демонтажа вставок и их изготовления. 2 з.п. ф-лы, 2 ил.

Изобретение относится к восстановлению деталей с большим износом электрошлаковым способом, например бил молотковых мельниц, зубьев ковшей экскаваторов, коронок рыхлителей бульдозеров и др.

Известен кокиль для восстановления деталей электрошлаковой наплавкой, состоящей из внутренней полости и рубашки охлаждения (а.с. СССР, 522929, кл. В 23 К 25/00). Приоритет от 11, 12, 72, опубликовано 30.07.76, бюллетень №28.

Однако данное устройство не позволяет осуществлять легирование наплавленного слоя другими материалами, не входящими в состав расходуемого электрода.

В качестве ближайшего аналога выбран кокиль для восстановления электрошлаковой наплавкой, состоящий из внутренней полости, копирующей форму восстанавливаемой детали, имеющий пазы, в которых установлены вставки из легирующих материалов, и рубашки охлаждения (патент РФ, 2139175, кл. В 23 К 25/00, С 22 В 9/193). Приоритет от 14.07.98, опубликован 10.10.99, бюллетень №28.

Недостатком данного устройства является то, что при выгорании вставки из легирующих материалов на восстанавливаемой детали образуется выступ, который необходимо удалять механическим способом или часто менять вставки, что в обоих случаях повышает трудоемкость процесса.

Техническая задача, на решение которой направлено заявленное техническое решение, – повышение качества и снижение себестоимости восстановления за счет компенсации выгорания вставки из легирующих материалов.

Указанный технический результат достигается тем, что у кокиля для восстановления деталей электрошлаковой наплавкой, выполненного в виде корпуса, имеющего рубашку охлаждения и внутреннюю полость, копирующую форму восстанавливаемой детали, имеющей пазы, в которых расположены вставки из легирующих материалов, и рубашки охлаждения, согласно изобретению, вставки установлены подвижно в направлении к восстанавливаемой детали. Кокиль дополнительно содержит устройство для перемещения вставок. Устройство для перемещения вставок может быть выполнено в виде винтового механизма.

Установка вставок подвижно в направлении к восстанавливаемой детали позволяет путем их перемещения после одной-трех наплавок компенсировать выгорание легирующих материалов, что повышает качество восстанавливаемой детали и снижает трудоемкость восстановления за счет сокращения частого монтажа и демонтажа вставок. Кроме этого снижается трудоемкость и себестоимость изготовления самих вставок, т.к. гораздо проще изготовить одну большую вставку, чем несколько маленьких.

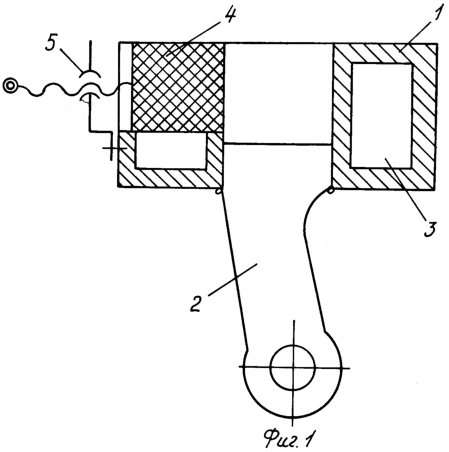

Сущность изобретения поясняется чертежом, где на фиг.1 показан кокиль в разрезе с пазами на его внутренней поверхности, в которых установлены подвижные вставки, а на фиг.2 – вид кокиля сверху.

Кокиль выполнен в виде корпуса 1, имеющего внутреннюю полость, копирующую форму восстанавливаемой детали 2 и рубашку охлаждения 3. Корпус 1 содержит пазы и вставки 4 из легирующих материалов, которые установлены подвижно в направлении к восстанавливаемой детали 2. Для перемещения вставок служат винтовые механизмы 5.

Кокиль используется следующим образом. В пазы устанавливаются вставки 4 из легирующих материалов. Затем кокиль 1 устанавливают на восстанавливаемую деталь 2, подают воду в рубашку охлаждения 3, засыпают флюс и расходуемым электродом осуществляют электрошлаковую наплавку. После наплавки нескольких деталей вставки 4 посредством винтового механизма 5 перемещают в направлении восстанавливаемой детали 2 до компенсации выгоревших легирующих материалов вставок 4.

Возможности перемещения вставок в направлении восстанавливаемой детали позволяют компенсировать изменения их размера в результате выгорания легирующих материалов. Это, с одной стороны, повышает качество восстановленной детали за счет обеспечения стабильности геометрических размеров детали, а с другой стороны – снижает трудоемкость и себестоимость восстановления в результате исключения необходимости частого монтажа и демонтажа вставок, а также их изготовления.

Формула изобретения

1. Кокиль для восстановления деталей электрошлаковой наплавкой, выполненный в виде корпуса, имеющего рубашку охлаждения и внутреннюю полость, копирующую форму восстанавливаемой детали, имеющей пазы, в которых установлены вставки из легирующих материалов, отличающийся тем, что вставки установлены подвижно в направлении к восстанавливаемой детали.

2. Кокиль по п.1, отличающийся тем, что он дополнительно содержит устройство для перемещения вставок.

3. Кокиль по п.2, отличающийся тем, что устройство для перемещения вставок выполнено в виде винтового механизма.

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 21.06.2005

Извещение опубликовано: 20.02.2007 БИ: 05/2007
