Патент на изобретение №2264883

(54) СПОСОБ ИЗГОТОВЛЕНИЯ БОЛТОВ С КАНАВКАМИ

(57) Реферат:

Изобретение относится к обработке металлов давлением и может быть использовано при изготовлении крепежных стержневых деталей с канавками на стержне. Способ включает отрезку мерной заготовки, осадку под головку болта, редуцирование стержня, обрезку шестигранника, выполнение канавок и накатку резьбы. Канавки на стержне получают с помощью редуцирующей матрицы. При этом все операции способа осуществляют на холодно-высадочном автомате. В результате обеспечивается повышение производительности при изготовлении болтов высокого качества. 1 ил.

Изобретение относится к обработке металлов давлением и может быть использовано при изготовлении стержневых деталей с канавками.

Известен способ изготовления болтов со смазочным отверстием, включающий отрезку мерного прутка, сверление отверстия (осевое и продольное), редуцирование стержня и осадку головки, редуцирование головки для получения шестигранника, формирование фланца в размер и накатку резьбы (Патент Япония №01-306037, кл. В 21 К 1/46, 1989).

Однако данный способ изготовления имеет ряд недостатков, повышенную трудоемкость изготовления из-за того, что сверление канавки по оси выполняют на сверлильном станке, при этом происходит повышенный расход металла и использование дополнительного оборудования.

Наиболее близким является способ изготовления соединительного болта, который включает в себя отрезку мерной заготовки, осадку стержня под головку болта, редуцирование стержня, обрезку шестигранника головки, получение канавок на стержне и накатку резьбы (DE 19704505 А1, 13.08.1998, В 21 Н 3/02).

Недостатками известного способа является:

– очень трудоемкое получение канавок;

– требует высокой точности от оборудования;

– повышенная металлоемкость;

– для получения канавок используют специальный резьбонарезной инструмент.

Изобретение решает задачу изготовления качественных болтов с канавками на холодно-высадочном автомате с одновременным получением головки болта и аксиальных канавок с помощью редуцирующей матрицы.

Поставленная задача решена тем, что в способе изготовления болтов с канавками, включающем отрезку мерной заготовки, осадку стержня под головку болта, редуцирование стержня, обрезку шестигранника головки и накатку резьбы, согласно изобретению вышеуказанные операции способа изготавливают на одном холодно-высадочном автомате, а канавки на стержне получают с помощью редуцирующей матрицы.

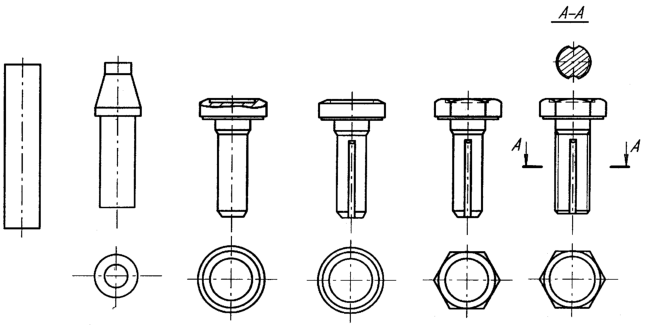

Способ изготовления болтов поясняется чертежом, где представлен технологический процесс.

Способ изготовления болтов с канавками осуществляется следующим образом: отрезают мерную заготовку и на первой позиции осаживают стержень под головку для набора металла. На второй позиции одновременно редуцируют стержень под накатку резьбы и осуществляют осадку головки. На следующей позиции редуцируют канавки на стержне. Далее осуществляют обрезку шестигранника и на последующей позиции накатывают резьбу на стержне.

Данный способ имеет ряд преимуществ:

– высокую производительность;

– коэффицент использования металла больше, чем при механическом способе изготовления;

– низкую себестоимость продукции, так как получение канавок, обрезка шестигранника и накатка резьбы производятся на одном холодно-высадочном автомате;

– высокое качество полученной детали.

Формула изобретения

Способ изготовления болтов с канавками, включающий отрезку мерной заготовки, осадку под головку болта, редуцирование стержня, обрезку шестигранника головки, получение канавок на стержне и накатку резьбы, отличающийся тем, что для осуществления указанных выше операций способа используют холодно-высадочный автомат, а канавки на стержне получают с помощью редуцирующей матрицы.

РИСУНКИ
