Патент на изобретение №2264577
|
||||||||||||||||||||||||||
(54) СПОСОБ ПРОКЛАДКИ ТРУБОПРОВОДОВ НА УЧАСТКАХ ТЕКТОНИЧЕСКИХ РАЗЛОМОВ
(57) Реферат:
Изобретение относится к строительству и используется при прокладке технологических трубопроводов в горной местности на участках активных тектонических разломов. На участках тектонических разломов отрывают траншею, устанавливают в нее лотки, прокладывают в них трубопровод. В качестве лотков используют половинки утилизированных автомобильных шин. Предварительно укладывают нижнюю часть лотка из одних половинок шин, затем в них укладывают трубопровод, сверху его накрывают другими половинками шин, скрепляют их между собой боковыми поверхностями в группы и засыпают траншею грунтом. Предотвращает разрывы трубопровода. 2 ил.
Изобретение относится к строительству и может быть использовано при подземной прокладке технологических трубопроводов в горной местности на участках, где линейное сооружение проходит над зонами активных тектонических разломов. В связи с возможностью вертикальных и горизонтальных смещений горных пород необходимо устройство компенсаторов, предотвращающих разрывы трубопроводов. Известен способ прокладки трубопроводов в траншее, стенки которой защищены предварительно забитыми в грунт шпунтами, при этом горизонтальность трубопровода обеспечивается в период строительства за счет его подвешивания (патент Японии МКИ E 02 D 29/10, F 16 L 1/02, заявка №59-30862, публикация 840730-772). Недостатком способа является то, что после укладки трубопровода шпунт выдергивают. Зазор между нижней поверхностью трубы и низом траншеи заливают текучим затвердевающим материалом. Подвески удаляют. В результате перемещение трубы при тектонических подвижках оказывается невозможным, что приводит к ее разрыву. Известен способ сооружения подземного трубопровода на участках тектонических разломов (патент RU (11) 219766 (13) прототип), включающий отрывку траншеи, установку в нее лотков и прокладку в них трубопровода. Недостатками способа являются сложность осуществления подвешивания трубы, после ее укладки в лотки и установки ригелей, которые создают затруднение доступа к трубе также и при ремонтных работах. Техническим решением задачи является предотвращение разрывов трубопровода. Поставленная задача достигается тем, что в способе прокладки трубопроводов на участках тектонических разломов, включающем отрывку траншеи, установку в нее лотков, прокладку в них трубопроводов в качестве лотков используют половинки утилизованных автомобильных шин, скрепленных друг с другом боковыми поверхностями в группы, при этом предварительно укладывают нижнюю часть лотка из одних половинок шин, затем в них укладывают трубопровод, сверху его накрывают другими половинками шин, скрепляют их между собой и обсыпают грунтом. Новизна заявляемого предложения обусловлена тем, что трубопровод укладывают на упругое основание и окружают упругим материалом, что устраняет разрывы трубопровода в связи с возможностью вертикальных и поперечных перемещений при тектонических движениях зоны разлома. Сущность изобретения поясняется чертежами, где на фиг.1 показан продольный разрез траншеи, на фиг.2 – поперечное сечение траншеи. Способ прокладки трубопроводов на участках тектонических разломов осуществляется следующим образом. Отрывают траншею 1, укладывают в нее лотки, в качестве которых используют половины 2, 3 утилизованных шин, скрепленных между собой боковыми поверхностями в группы, при этом предварительно укладывают нижнюю часть лотка из половин 2 шин, которые обсыпают в нижней части грунтом 5, затем в половины 2 шин укладывают трубопровод 4, сверху его накрывают половинами 3 шин и обсыпают грунтом 6, группы половинок шин снабжают петлями 7.
Формула изобретения
Способ прокладки трубопроводов на участках тектонических разломов, включающий отрывку траншеи, установку в нее лотков, прокладку в них трубопроводов, отличающийся тем, что в качестве лотков используют половинки утилизированных автомобильных шин, скрепленных друг с другом боковыми поверхностями в группы, при этом предварительно укладывают нижнюю часть лотка из одних половинок шин, затем в них укладывают трубопровод, сверху его накрывают другими половинками шин, скрепляют их между собой и обсыпают грунтом.

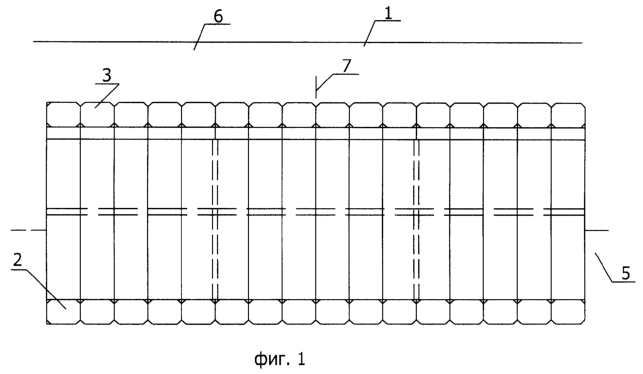

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 25.03.2006
Извещение опубликовано: 10.12.2007 БИ: 34/2007
|
||||||||||||||||||||||||||
