Патент на изобретение №2264563
|
||||||||||||||||||||||||||
(54) РЕЗЬБА КОНУСНАЯ
(57) Реферат:
Изобретение относится к оборудованию общего машиностроения. Резьба конусная, профиль формы витков которой представляет собой параллелограмм, нарезана на конусных поверхностях винта и гайки. Сумма острого угла параллелограмма и половины угла при вершине конусов соприкасающихся конусных поверхностей винта и гайки составляет 90°. В результате обеспечивается эффективное взаимодействие контактирующих резьбовых элементов – свободное проворачивание винта относительно гайки по конусным поверхностям без проскакивания при вращении в одном направлении и быстрое стопорение винта относительно гайки при вращении в обратном направлении. 4 ил.
Изобретение относится к оборудованию общего машиностроения. Известна конструкция с аварийным стопорным устройствам, выполненным в виде элементов с резьбовыми конусными рабочими поверхностями [1]. Однако в этой конструкции не указано, какой применяется профиль резьбы. Известна конструкция метрической конической резьбы, предназначенной для соединения цилиндрических деталей [2]. Внутренняя и внешняя резьбы накручиваются друг на друга за определенное число оборотов, перемещаясь друг относительно друга в осевом направлении на значительное расстояние. Так как винт и гайка предварительно рассоединены, то происходит закручивание винта относительно гайки. Первоначальным является такое взаимное расположение винта и гайки, при котором конусные поверхности вершин винта и гайки соприкасаются друг с другом. Недостатком данной конструкции является: 1) при вращении винта относительно гайки в одном направлении витки гайки будут проскакивать относительно витков винта, потому что в треугольном профиле ширина вершин витков значительно меньше расстояния между витками; 2) при вращении в обратном направлении необходимо произвести достаточно большое число оборотов до полного стопорения винта относительно гайки. Задачей изобретения является: обеспечение эффективности взаимодействия контактирующих резьбовых элементов, т.е. свободного проворачивания винта относительно гайки по конусным поверхностям без проскакивания при вращении в одном направлении, и быстрого стопорения винта относительно гайки при вращении в обратном направлении. Указанная задача решается посредством того, что в резьбе конусной, профиль формы витков которой представляет собой параллелограмм, расположенной на конусных поверхностях винта и гайки, сумма острого угла параллелограмма и половины угла при вершине конусов соприкасающихся конусных поверхностей вита и гайки составляет 90°. Изобретение поясняется чертежами, где на фиг.1 показано резьбовое соединение в рабочем состоянии, на фиг.2 резьбовое соединение в застопоренном состоянии, на фиг.3 – элемент I с фиг.1, на фиг.4 – элемент II с фиг.2. Устройство состоит из винта 1 и гайки 2. На конусных поверхностях винта 1 и гайки 2 нарезаны резьбы, имеющие в профиле форму параллелограмма. Острый угол у этого параллелограмма в сумме с половиной угла при вершине соприкасающихся конусных поверхностей винта и гайки составляет 90°. Угол при вершине – угол Резьба конусная может быть правой и левой, одно- и многозаходной. Устройство работает следующим образом. При вращении винта 1 относительно гайки 2 витки резьбы винта и гайки выходят из зацепления друг относительно друга, и происходит свободный проворот винта 1 относительно гайки 2 по соприкасающимся конусным поверхностям («конус в конусе»). При вращении винта 1 (или гайки 2) в обратном направлении все витки винта 1 и гайки 2 одновременно входят в зацепление друг с другом и застопоривают движение. Соприкосновение винта 1 и гайки 2 происходит по двум поверхностям: конусной и спиральной. Благодаря соотношению углов параллелограмма и угла конусности поверхностей закручивание и раскручивание резьбы происходит очень быстро и без усилий. Источники информации 1. А.с. СССР №1761640, В 65 G 23/00. 2. ГОСТ 25229-82. Резьба метрическая коническая.
Формула изобретения
Резьба конусная, профиль формы витков которой представляет собой параллелограмм, нарезанная на конусных поверхностях винта и гайки, отличающаяся тем, что сумма острого угла параллелограмма и половины угла при вершине конусов соприкасающихся конусных поверхностей винта и гайки составляет 90°.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 28.08.2008
Извещение опубликовано: 20.08.2010 БИ: 23/2010
|
||||||||||||||||||||||||||

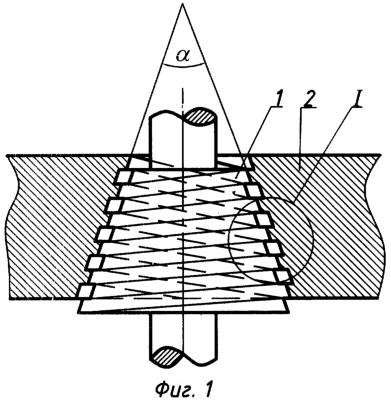

на фиг.1.
