Патент на изобретение №2264527
|
||||||||||||||||||||||||||
(54) КАТУШКА ПРОМЫВОЧНАЯ
(57) Реферат:
Изобретение относится к нефтегазодобывающей отрасли и может быть использовано при герметизации устья скважин. Обеспечивает расширение функциональных возможностей устройства. Сущность изобретения: катушка содержит основание, выполненное в виде катушки с фланцами, один из которых предназначен для соединения с устьевым оборудованием скважины. Так же содержит уплотнительную втулку из упругого материала с выполненными на ее внутренней поверхности канавками. Так же содержит распорную втулку, расположенную в катушке на внутреннем буртике, и регулируемую гидравлическую связь гидропривода. Согласно изобретению распорная втулка имеет фланец. Другой фланец катушки предназначен для связи с фланцем распорной втулки при помощи резьбовых шпилек и гаек. На наружной поверхности уплотнительной втулки выполнено нечетное число канавок. Количество канавок на внутренней поверхности уплотнительной втулки – четное. В стенке катушки установлен штуцер для регулируемой гидравлической связи гидропривода со средней канавкой уплотнительной втулки. 1 ил.
Изобретение относится к горному делу, в частности к нефтегазодобывающей промышленности, и может быть использовано при новом проектировании катушки промывочной для очистки труб от нефти и других материалов, для предотвращения утечки нефти и газа при спуске и подъеме колонны под давлением. Известны катушки промывочные, содержащие основания, уплотнительные и распорные втулки [1.2]. Недостатками известных катушек промывочных являются ограниченные функциональные возможности из-за ручного привода, что требует непроизводительных затрат времени при выполнении технологических операций. Известна катушка промывочная, содержащая основание, выполненное в виде катушки с фланцами, один из которых предназначен для соединения с устьевым оборудованием скважины, уплотнительную втулку из упругого материала с выполненными на ее внутренней поверхности канавками, распорную втулку, расположенную в катушке на внутреннем буртике, и регулируемую гидравлическую связь гидропривода [RU 2068488]. Недостатком данной катушки промывочной является ограниченные функциональные возможности. Техническая задача состоит в расширении функциональных возможностей устройства. Решение технической задачи достигается тем, что распорная втулка имеет фланец, другой фланец катушки предназначен для связи с фланцем распорной втулки при помощи резьбовых шпилек и гаек, на наружной поверхности уплотнительной втулки выполнено нечетное число канавок, количество канавок на внутренней поверхности уплотнительной втулки – четное, а в стенке катушки установлен штуцер для регулируемой гидравлической связи гидропривода со средней канавкой уплотнительной втулки. На чертеже изображена катушка промывочная, общий вид. Катушка промывочная имеет распорную втулку 1, резьбовые шпильки и гайки 2, 3, уплотнительную втулку 4 со средней канавкой 5, штуцер 6 в стенке катушки 7. В устройстве применяется уплотнительная втулка 4 из упругого высокопрочного материала, которую можно заменять без снятия катушки 7 с устья скважины. Наружный диаметр уплотнительной втулки постоянный, а внутренний перекрывает диаметр колонны с размерами 60 мм, 73 мм, 89 мм в зависимости от соответственно выбранного элемента. Уплотнительная втулка определенного типоразмера позволяет легко пропускать через нее муфты без каких-либо утечек. Гибкий, плотно герметизирующий уплотнительный элемент действует с одинаковой эффективностью на инструментах круглой, квадратной и шестигранной формы. Катушка промывочная используется в качестве универсального превентора в комплекте с плашечными превенторами, имеющими ручной привод. Вес колонны труб от распорной втулки 1 на катушку передают резьбовые шпильки 3 с гайками 2. Эти соединительные элементы позволяют подогнать по месту уплотнительную втулку путем отвинчивания гаек 2 и одновременно распределить вес колонны труб на верхнюю часть катушки. Предложенная катушка промывочная снабжена регулируемым гидроприводом, взаимодействующим с уплотнительной втулкой 4. При необходимости усиления герметизации по гидравлической связи через штуцер 6 в стенке катушки 7 подается рабочая среда более высокого давления для дополнительной деформации уплотнительной втулки. Гидропривод заставляет быстро и безопасно сжимать упругий материал вокруг инструмента, при этом нет необходимости останавливать выполнение технологической операции или подходить к устью скважины, как при ручном приводе. В случае пропуска очередной муфты на трубах давление рабочей жидкости от гидропривода сбрасывается регулятором расхода жидкости. Катушка промывочная имеет эксплуатационную надежность и полностью обеспечивает требования промышленной экологической безопасности. Пример исполнения катушки промывочной имеет следующие технические характеристики: – диаметр колонны, перекрываемый выбранной уплотнительной втулкой соответственно: – диаметр колонны, перекрываемый выбранной уплотнительной втулкой соответственно: труба бурильная – 60 мм, 73 мм, 89 мм. ГОСТ 631-80. труба НКТ – 60 мм, 73 мм, 89 мм. ГОСТ 633-80. – проходное отверстие распорной втулки – 128 мм. – максимальное перекрываемое давление скважинной среды на устье, МПа – 21. Катушка промывочная устанавливается на плашечный превентор через уплотнительное кольцо диаметром 211,1 (205) мм, а фланцы соединяются резьбовыми шпильками и гайками М 27. В процессе эксплуатации, при целостности уплотнительной втулки, катушка промывочная позволяет выполнять многократное число операций. Использование в производстве данной катушки промывочной дает положительный технико-экономический эффект за счет сокращения непроизводительных затрат времени и универсальности при работе с колонами труб различного диаметра. Предложенное устройство имеет существенные отличия от известных в производстве, может широко использоваться на нефтегазодобывающих промыслах. Предложенное устройство конкурентно способно благодаря новому техническому решению, найдет широкий спрос на рынке РФ и за рубежом. Литература 1. УДК 622, 245, 7 «Справочное пособие по противовыбросовому оборудованию» Г.М.Гульянц. М.: «Недра», 1983 г. 2. УДК 622/24-276 «Каталог нефтяного оборудования, средств автоматизации, приборов и спецматериалов» С.Г.Скрыпник, том 1, ВНИИОНГ, 1993 г. 3. УДК 622.276.031 011 43 «Техника и технология определения параметров скважин и пластов». В.Н.Василевский, А.И.Петров, М.: «Недра», 1983 г. 4. УДК 622.24.031 «Справочник буровика» К.В.Иогансен, М.: «Недра», 1990 г. 5. Патент RU 1693229, Е 21 В 33/03, 1983 г.
Формула изобретения
Катушка промывочная, содержащая основание, выполненное в виде катушки с фланцами, один из которых предназначен для соединения с устьевым оборудованием скважины, уплотнительную втулку из упругого материала с выполненными на ее внутренней поверхности канавками, распорную втулку, расположенную в катушке на внутреннем буртике, и регулируемую гидравлическую связь гидропривода, отличающаяся тем, что распорная втулка имеет фланец, другой фланец катушки предназначен для связи с фланцем распорной втулки при помощи резьбовых шпилек и гаек, на наружной поверхности уплотнительной втулки выполнено нечетное число канавок, количество канавок на внутренней поверхности уплотнительной втулки четное, а в стенке катушки установлен штуцер для регулируемой гидравлической связи гидропривода со средней канавкой уплотнительной втулки.

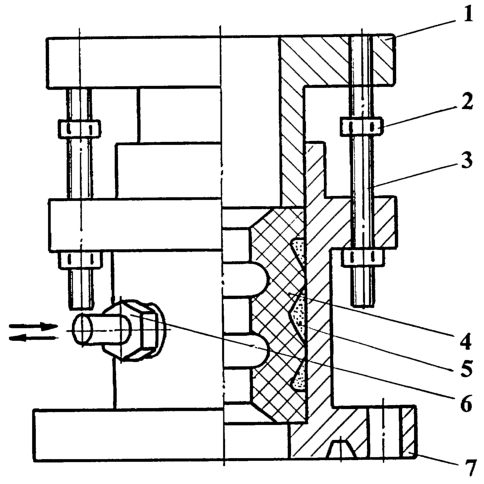

РИСУНКИ
MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Извещение опубликовано: 27.10.2006 БИ: 30/2006
|
||||||||||||||||||||||||||
