Патент на изобретение №2264525

(54) УСТРОЙСТВО, ПРЕПЯТСТВУЮЩЕЕ ИЗВЛЕЧЕНИЮ ИЗ СКВАЖИНЫ ЗАРЯДОВ, БЛОКОВ ПРОМЫШЛЕННЫХ ВМ

(57) Реферат:

Изобретение относится к области взрывных работ. Сущность изобретения заключается в том, что устройство содержит корпус с глухим дном и пружинящие стопорные элементы. Пружинящие стопорные элементы выполнены в виде упорных пластин с ребрами жесткости, а дно корпуса – в виде упорного диска с ребрами жесткости и острой боковой поверхностью. В диске выполнены отверстия под провода для связи с взрывчатым материалом, внутри корпуса – два упора для обеспечения возможности вращения в скважине, а на поверхности корпуса – два фиксирующих отверстия с пазами для установки устройства в скважине, и буртик для расклинивания устройства в скважине во взаимодействии с острой боковой поверхностью упорного диска. Реализация изобретения позволяет повысить надежность фиксации устройства в скважине и обеспечить сохранность зарядов взрывчатых материалов длительное время на оптимальной глубине. 4 ил.

Устройство, препятствующее извлечению (УПИ) из скважины зарядов, блоков промышленных взрывчатых материалов (ВМ), относится к области взрывных работ при производстве сейсморазведочных работ вблизи населенных пунктов.

Известно стопорное устройство для заряжения скважины зарядами ВМ (а.с. №1118845), содержащее корпус с конусообразной головкой, в которой установлены пружинящие стопорные элементы, взаимодействующие со стенками скважин, и для повышения надежности фиксации стопорного устройства в скважине путем увеличения площади контакта соответствующих элементов устройства со стенками скважины корпус выполнен разрезным в виде подвижного и неподвижного клиньев с рабочими поверхностями. Устройство предназначено для механизации заряжения скважин ВМ.

К недостаткам известного стопорного устройства следует отнести недостаточную площадь контакта стопорных элементов со стенками скважин, вследствие чего надежный распор обеспечивается в основном в крепких устойчивых породах, где отсутствует «скольжение» стопорного устройства.

Кроме того, во время бурения обычно не выдерживается сечение скважины, и стопорные элементы в таких местах не входят в контакт со стенками скважин.

Цель изобретения – проведение сейсморазведочных работ вблизи населенных пунктов, обеспечение сохранности зарядов, блоков ВМ в скважинах длительное время и на оптимальной глубине, повышение надежности фиксации УПИ в скважине путем применения двойного стопорения о стенки скважины.

Поставленная цель достигается тем, что в данном устройстве, препятствующем извлечению ВМ (зарядов, блоков), содержится корпус с отверстиями и упорами внутри, буртиком на торце, пазами (фиксатор), глухим дном, переходящим в упорный диск с отверстиями и острым углом на боковой поверхности, ребрами, на пружинящих стопорных элементах имеются пластины и ребра.

УПИ используется для сухих и обводненных скважин при температуре от -50°С до +50°С. Безотказно заклинивает скважины с различными типами геологических разрезов.

УПИ можно использовать в скважинах любого диаметра, подбирая интервал исполнения до 50 мм, поскольку для изготовления УПИ принят эластичный материал.

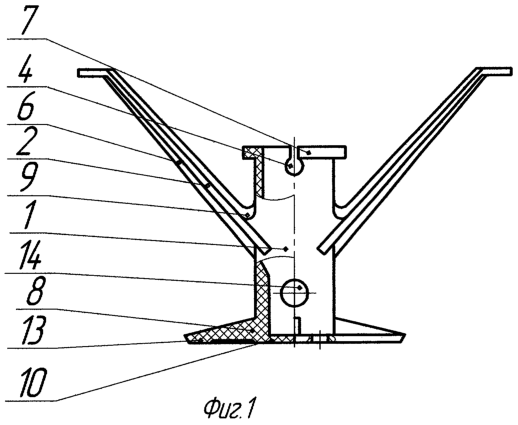

На фигуре 1 изображено устройство, предотвращающее извлечение (УПИ), вид сбоку; на фигуре 2 – УПИ, вид сверху; на фигуре 3 – схема установки УПИ; на фигуре 4 – схема работы устройства в процессе (попытке) извлечения ВМ из скважины.

Устройство, препятствующее извлечению ВМ, состоит из корпуса 1 (в виде стакана), пружинящих стопорных элементов 2, упорного диска 3.

Корпус, пружинящие стопорные элементы и упорный диск усилены ребрами жесткости 6, 8, 9, 10, 13, корпус 1 снабжен отверстиями 4, 14, пазами 5, буртиком на торце 7, внутренними упорами 12. Пружинящие стопорные элементы 2 состоят из упорных пластин и ребер жесткости с двух сторон. Упорный диск 3 содержит 2 отверстия 11 и боковую поверхность 20 под острым углом, ребра жесткости 10,13 в донной части (фигура 1, 2).

Установка УПИ в скважину осуществляется следующим образом.

В отверстие 11 со стороны торца упорного диска 3 продеваются провода 17 электродетонатора. Шест 19 с переходником 15 вставляется в корпус 1 до упора, фиксируется через отверстие 4 пальцем 16.

УПИ посредством шеста подается в скважину. После того как УПИ достигнет заданной глубины, шест извлечь (фигура 3). УПИ, зависая на стопорных элементах, при достижении необходимого клинового усилия стопорения (40 кг. С) отстыковывается за счет деформации пазов 5 пальцем 16.

Внутренние упоры 12 в корпусе служат для вращения УПИ вокруг своей оси, отверстия 14 – для разгерметизации при обводненных скважинах.

Для проверки надежности стопорения перед установкой УПИ в скважину через свободное отверстие 11, 14 крепят провод 18. После извлечения шеста тянут за провод 18, УПИ наклоняется, острой боковой поверхностью упорного диска и буртиком торца корпуса в скважине создается второе расклинивание. Провода 18 натягиваются до момента обрыва (провод ГУСП-232 – разрывное усилие 40 кгс). (Фигура 4).

Преимущество предлагаемого устройства для промышленных взрывных работ заключается в следующем:

1. Обеспечивается цельность (неразборность) конструкции и вращение вокруг своей оси.

2. Применено двойное заклинивание.

3. Имеются ребра жесткости на корпусе, стопорных элементах, упорном диске, обеспечивающие сохранность устройства при транспортировке, хранении и удобство в работе.

4. Используется для скважин любого диаметра и глубины.

5. Безотказно заклинивает скважины с различными типами геологических разрезов и не позволяет посторонним лицам извлечь ВМ из скважины.

Формула изобретения

Устройство, препятствующее извлечению из скважины зарядов, блоков промышленных взрывчатых материалов, содержащее корпус с глухим дном и пружинящие стопорные элементы, отличающееся тем, что пружинящие стопорные элементы выполнены в виде упорных пластин с ребрами жесткости, а дно корпуса – в виде упорного диска с ребрами жесткости и острой боковой поверхностью, при этом в диске выполнены отверстия под провода для связи с взрывчатым материалом, внутри корпуса – два упора для обеспечения возможности вращения в скважине, а на поверхности корпуса – два фиксирующих отверстия с пазами для установки устройства в скважине, и буртик для расклинивания устройства в скважине во взаимодействии с острой боковой поверхностью упорного диска.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 17.12.2006

Извещение опубликовано: 20.02.2008 БИ: 05/2008
