Патент на изобретение №2264513

(54) ЗАМОК

(57) Реферат:

Изобретение относится к области скобяных изделий и касается замка, содержащего корпус, ригель, установленный с возможностью санкционированного перемещения и сообщенный с механизмом секретности и выполненный с головкой с торцевой частью и хвостовиком, причем на головке выполнено средство захвата. Средство захвата выполнено в виде паза, формой в соответствии с прилагаемыми к описанию фигурами 4-12. Данный замок позволяет расширить арсенал технических средств для конструкции замков. 13 ил.

Изобретение относится к скобяным изделиям, в частности к конструкции замка, и может быть широко использовано для дверей и сейфов для предотвращения несанкционированного доступа.

Известен замок, содержащий корпус, ригель, установленный с возможностью санкционированного перемещения и сообщенный с механизмом секретности и выполненный с головкой с торцевой частью и хвостовиком, причем на головке выполнено средство захвата в виде паза, патент США 4236396 А, 1980.

Недостаток известного технического решения заключается в том, что оно имеет ограниченные функциональные возможности и не может быть использовано в запорных системах двери в качестве средства санкционированного перемещения дополнительного ригеля или засова.

Задача, на решение которой направлено заявляемое техническое решение, состоит в расширении арсенала технических средств для конструкции замка.

Технический результат, который может быть получен при осуществлении конструкции замка, заключается в реализации указанной выше задачи – расширение арсенала технических средств для конструкции замка.

Сущность заявляемого устройства заключается в том, что в замке, содержащем корпус, ригель, установленный с возможностью санкционированного перемещения и сообщенный с механизмом секретности и выполненный с головкой с торцевой частью и хвостовиком, причем на головке выполнено средство захвата в виде паза, по изобретению, форма паза выполнена в соответствии с фигурами 4-12.

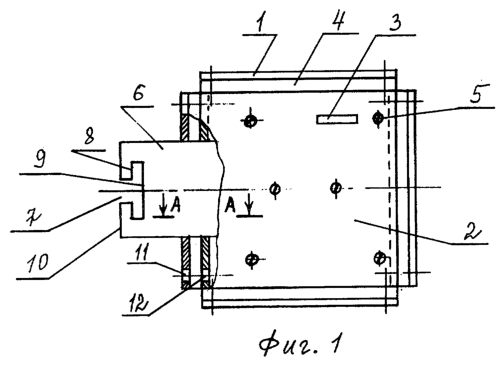

На фиг.1 показан общий вид замка; на фиг.2 – сечение А-А фиг.1; на фиг.3-12 – примеры выполнения головки ригеля; на фиг.13 показан общий вид ригеля.

Замок содержит корпус, выполненный в виде скрепленных друг с другом средней 2 (см. фиг.1) и периферийной 1 частей с боковыми элементами, отверстие замочной скважины 3, полость 4, крепежные изделия 5, ригель с головкой 6, торцевой частью 10, хвостовиком 13 (см. фиг.13), направляющей хвостовика 14, средством передачи движения 15 и средством захвата в виде шипа, причем шип имеет начало и содержит основание 9 высотой, равной h₁, и боковую поверхность 8 высотой, равной h₂ (см. фиг.1), отверстия 7 и крепежные отверстия 11, 12.

Периферийная часть 1 выполнена, преимущественно, из стального листового материала толщиной, равной 1-3 мм, штамповкой и имеет боковые элементы в виде отогнутых периферийных частей листового материала. На боковых элементах или на части боковых элементов выполнены крепежные отверстия 11, необходимые для закрепления замка к опорной поверхности. На фиг.1 условно показана периферийная часть 1 корпуса, которая выполнена в виде коробки (стакана). Средняя часть 2 также выполнена, преимущественно, из стального листового материала толщиной, равной 1-3 мм, штамповкой и имеет боковые элементы в виде отогнутых периферийных частей листового материала. На боковых элементах или на части боковых элементов средней части 2 выполнены крепежные отверстия 12, необходимые для ввода концевых частей крепежных изделий, вводимых в крепежные отверстия 11. На фиг.1 условно показана средняя часть 2 или съемная крышка корпуса, которая выполнена в виде П – образного элемента (см. фиг.2). Следует отметить, что средняя часть 2 может быть выполнена в виде плоского конструктивного элемента, а также в виде Г – образного элемента. Отверстие для замочной скважины 3 выполнено на периферийной 1 и на средней 2 частях напротив друг друга и обеспечивает доступ к механизму секретности замка (на фигурах условно не показан) и хвостовику 13 ригеля, а более конкретно, к средству передачи движения 15 (см. фиг.13).

Средняя часть 2 закреплена к периферийной части 1 крепежными изделиями 5 так, что между внешними поверхностями боковых элементов средней части 2 и внутренними поверхностями боковых элементов периферийной части 1, обращенными навстречу друг к другу, образована полость 4, преимущественно, по всему периметру внешней поверхности боковых элементов средней части 2. Полость 4 необходима для закрепления замка к опорной поверхности, которую вводят в полость 4, а затем закрепляют крепежными изделиями. В местах размещения крепежных изделий 5, между периферийной 1 и средней 2 частями, размещены стойки с резьбовыми отверстиями (на фигурах условно не показаны). На боковых элементах средней части 2 и боковых элементах периферийной части 1 выполнены соосные отверстия, в которых размещена часть ригеля, причем головка 6 ригеля выступает за пределы корпуса замка. Ригель выполнен в виде детали или сборочной единицы и установлен с возможностью санкционированного перемещения и сообщен с механизмом секретности. Механизм секретности размещен в корпусе замка и может быть любого типа (сувальдный, цилиндровый, магнитный, электромагнитный, комбинированный и т.д.). Тип механизма секретности не является существенным признаком для данного заявляемого технического решения, а существенным признаком является наличие механизма секретности. На головке 6 ригеля выполнено средство захвата в виде паза, содержащего вход 7, боковую поверхность 8 и днище 9, причем высота входа равна h₁, а высота боковой поверхности 8 равна h₂. Головка 6 ригеля имеет высоту, равную h. Существенным является то, что h₂ меньше h, но больше h₁. На фиг.3-13 показаны, в качестве примера, некоторые формы паза, причем для всех форм существенным является то, что начало входа паза размещено непосредственно на торцевой части 10 головки ригеля 6.

На фиг.3 показан паз, у которого боковая поверхность выполнена в виде ломаной линии. На фиг.4 показан паз, у которого боковая поверхность выполнена в виде наклонных линий. На фиг.5 показан паз, у которого боковая поверхность выполнена в виде наклонной и прямой линий. На фиг.6 показан паз, у которого боковая поверхность выполнена в виде наклонных линий, параллельных друг другу. На фиг.3-6, 10 днище паза выполнено плоской формы. На фиг.7 показан паз, у которого боковая поверхность выполнена в виде прямых линий и частей линии окружности. На фиг.8 показан паз, у которого боковая поверхность и днище выполнены как части окружности. На фиг.9 показан паз, у которого боковая поверхность выполнена в виде наклонных линий, а днище образовано выпуклой линией. На фиг.10 показан паз, у которого боковая поверхность выполнена в виде наклонных и прямых линий. На фиг.11 показан паз, у которого боковая поверхность и днище выполнены в виде наклонных линий. На фиг.12 показан паз, у которого боковая поверхность выполнена в виде ломаной линии, а днище – в виде выпуклой линии. На хвостовике 13 ригеля выполнена направляющая 14 в виде отверстия или паза, а также выполнено средство передачи движения 15, посредством которого осуществляют санкционированное перемещение ригеля. Средство передачи движения 15 размещено на боковой поверхности хвостовика 13 и выполнено в виде отдельных и чередующихся выступов и впадин. Направляющая 14 обеспечивает заданное направление перемещения ригеля.

Замок работает следующим образом.

На фиг.1 показан, в качестве примера, общий вид замка сувальдного в положении, когда ригель имеет выступающую часть, но головка ригеля не выдвинута на величину санкционированного хода ригеля. Предположим, что необходимо переместить санкционировано ригель на величину его хода. Вводят замочный ключ в отверстие замочной скважины 3 и поворачивают его, при этом замочный ключ вступает во взаимодействие с механизмом секретности (например, подпружиненными сувальдами) и со средством передачи движения 15 хвостовика 13, и в результате взаимодействия происходит санкционированное перемещение ригеля на величину хода. Направление перемещения ригеля показано на фиг.2 стрелками. Возврат ригеля замка в исходное положение происходит в обратной последовательности.

Таким образом, заявляемое техническое решение обеспечивает достижение поставленной задачи и получение нового технического результата. Заявляемый замок предназначен для использования в запорных системах двери, причем головка 6 ригеля не предназначена для восприятия силовых нагрузок и ввода в запорное отверстие, например, коробки дверной, а предназначена для соединения с дополнительным ригелем, который воспринимает силовую нагрузку.

Формула изобретения

Замок, содержащий корпус, ригель, установленный с возможностью санкционированного перемещения и сообщенный с механизмом секретности и выполненный с головкой с торцевой частью и хвостовиком, причем на головке выполнено средство захвата в виде паза, отличающийся тем, что начало входа паза размещено непосредственно на торцевой части головки ригеля, а форма паза выполнена в соответствии с фигурами 4-12.
