Патент на изобретение №2264428
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(54) ПОЛИМЕРНАЯ КОМПОЗИЦИЯ
(57) Реферат:
Изобретение относится к области получения полимерных композиций, применяемых для герметизации электроэлементов, например низковольтных и высоковольтных катушек трансформаторов, дросселей и т.д. Полимерная композиция включает титанкремнийорганический олигомер – продукт ТМФТ, компаунд КП-303 – на основе олигоэфиракрилата и ненасыщенной эпоксиэфирной смолы. Техническим результатом предлагаемого изобретения является повышение максимальной рабочей температуры, снижение температурного коэффициента расширения, увеличение теплопроводности, обеспечение трещиностойкости и устойчивости к термоудару. Поставленная цель достигается за счет того, что композиция дополнительно содержит кварц, окись алюминия, тальк. 2 табл.
Изобретение относится к области получения полимерных композиций, применяемых для герметизации электроэлементов, например низковольтных и высоковольтных катушек трансформаторов, дросселей и т. д. Известен компаунд, включающий эпоксидную диановую смолу, титанкремнийорганический олигомер продукт ТМФТ, метилтетрагидрофталевый ангидрид, наполнитель [SU а.с 535330 опубл. 15.11.1976 г.], однако его приготовление и отверждение проводится при высоких температурах – 100 и 160°С соответственно. Время отверждения длительное – более 8 часов. Наиболее близкой по технической сущности и достигаемому результату является полимерная композиция, включающая титанкремнийорганический олигомер продукт ТМФТ, компаунд КП-303Б на основе олигоэфиракрилата и ненасыщенной эпоксиэфирной смолы. [RU патент 2222558 опубл. 20.01.2004 г.]. Однако данная композиция не может быть использована для заливки металлонагруженных электроэлементов, так как не обеспечивает требуемую максимальную температуру +180°С и устойчивость к термоциклированию от -60 до +85°С. Техническим результатом предлагаемого изобретения является повышение максимальной рабочей температуры, снижение температурного коэффициента расширения, увеличение теплопроводности, обеспечение трещиностойкости и устойчивости к термоудару от -60°С до 85°С полимерной композиции. Поставленная цель достигается за счет того, что полимерная композиция включает титанкремнийорганический олигомер продукт ТМФТ (ТУ6-02-933-74), представляющий собой гидроксилсодержащие титанкремнийорганические олигомеры крестообразного строения формулы Ti{[OSi(СН3)(С6Н5)]2-5OH}4 и компаунд КП-303Б на основе олигоэфиракрилата и ненасыщенной эпоксиэфирной смолы (ТУ 2257-030-40245042-2002), состоящий из олигоэфиракрилата марки ТГМ-3 (триэтиленгликольдиметалкрилата), ненасыщенной эпоксиэфирной смолы и перекиси декумила и ускорителя (сиккатива). Отличается она тем, что дополнительно содержит кварц, окись алюминия, тальк при следующем соотношении компонентов в мас.частях:
Полимерную композицию получают следующим образом. Компоненты смешивают при температуре (50-70)°С, вакуумируют 20 минут при температуре (50-70)°С, помещают в предварительно нагретый до температуры (155-165)°С сушильный шкаф и выдерживают 3 часа. В таблице 1 приведены составы полимерной композиции по изобретению, в таблице 2 – свойства их и аналога. Составы полимерных композиций по изобретению

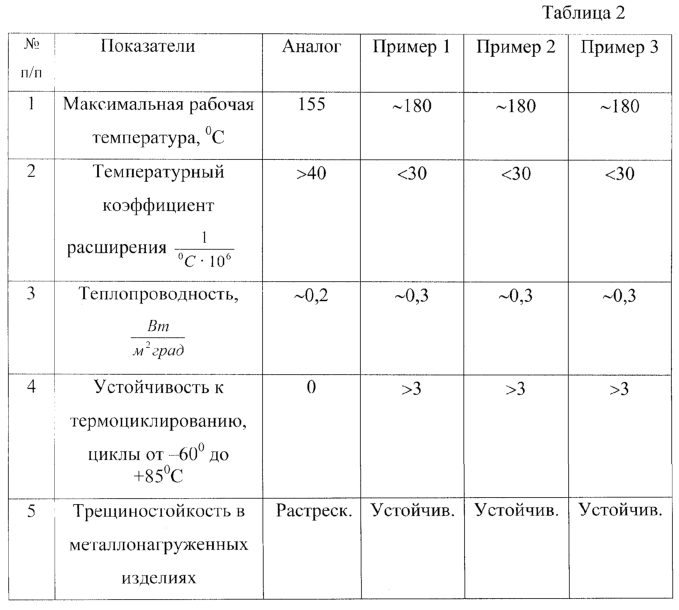

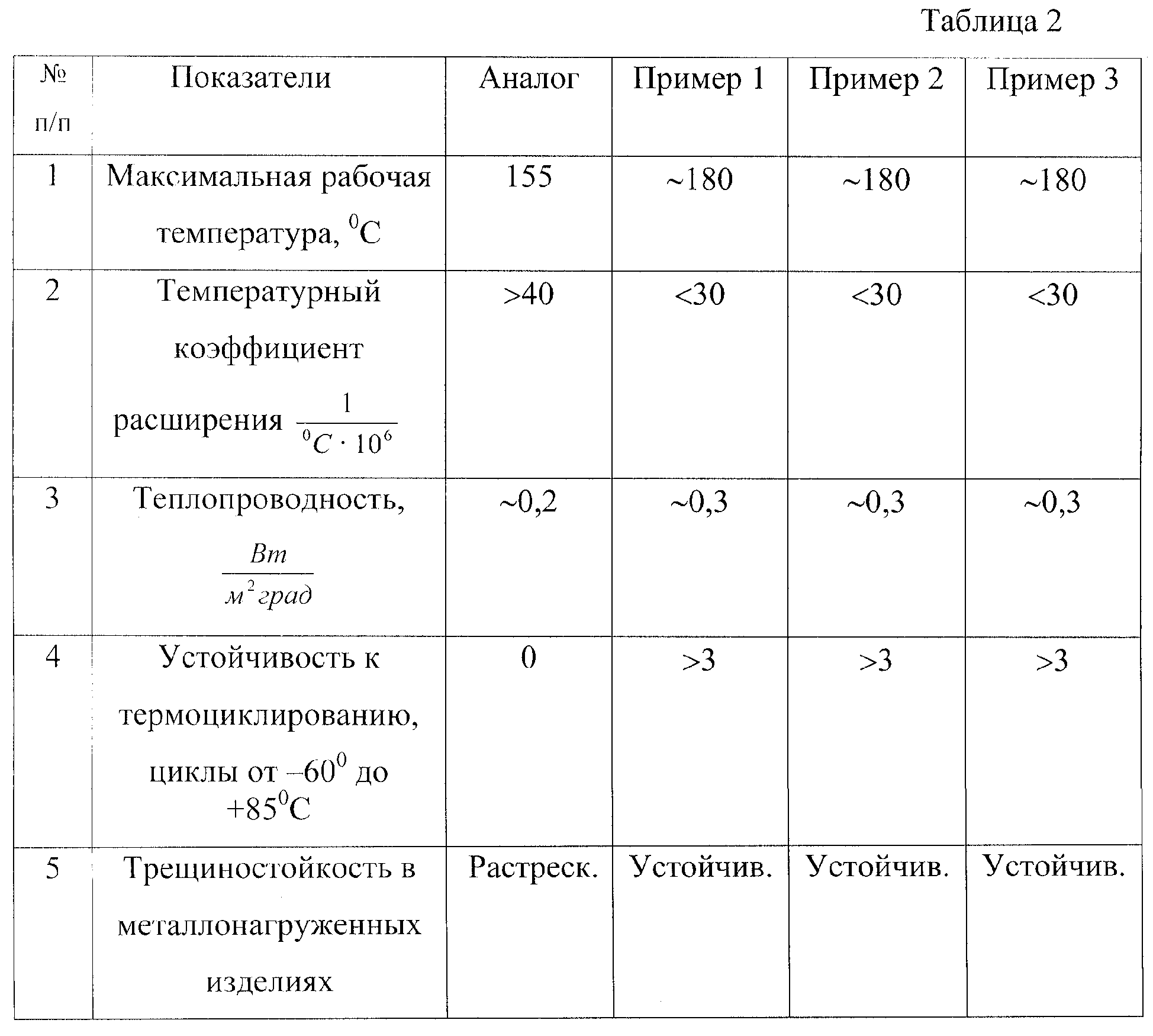

Указанное новое сочетание компонентов и их количество обеспечивают необходимую вязкость при переработке, отсутствие оседания наполнителя, трещиностойкость и термоударостойкость. Результаты сравнительных испытаний аналога и заявленной полимерной композиции Как видно из данных, приведенных в таблице 2, предлагаемая полимерная композиция имеет ряд преимуществ: – более высокую рабочую температуру (180°С против 155°); – меньший температурный коэффициент расширения ( – большую теплопроводность ( – трещиностоек, аналог растрескивается в металлонагруженных изделиях; – устойчив к термоциклированию от -60 до +85°С (более 3 термоциклов против 0).
Формула изобретения
Полимерная композиция, включающая титанкремнийорганический олигомер марки ТМФТ, компаунд КП-303 Б на основе олигоэфиракрилата и ненасыщенной эпоксиэфирной смолы, отличающаяся тем, что дополнительно содержит кварц, окись алюминия и тальк при следующем соотношении компонентов, мас.ч.:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
