Патент на изобретение №2263827

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2263827 (13) C2
(51) МПК 7
F16B5/02
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 18.01.2011 – может прекратить свое действие

(21), (22) Заявка: 2003112578/11, 28.04.2003

(24) Дата начала отсчета срока действия патента:

28.04.2003

(43) Дата публикации заявки: 20.10.2004

(45) Опубликовано: 10.11.2005

(56) Список документов, цитированных в отчете о
поиске:
RU 2057949 C1, 10.04.1996. SU 407096 А, 21.11.1973. SU 881393 А, 15.11.1981. DE 3317784 А, 19.01.1984.

Адрес для переписки:

662972, Красноярский край, г. Железногорск-2, ул. Ленина, 52, ФГУП “НПО прикладной механики им. академика М.Ф.Решетнева”, Начальнику патентно-информационного отдела Р.П. Туркеничу

(72) Автор(ы):

Похабов Ю.П. (RU),
Наговицин В.Н. (RU)

(73) Патентообладатель(и):

Федеральное государственное унитарное предприятие “Научно-производственное объединение прикладной механики им. академика М.Ф. Решетнева” (RU)

(54) БОЛТОВОЕ СОЕДИНЕНИЕ ДЕТАЛЕЙ ИЗ МАТЕРИАЛОВ С РАЗНЫМИ КОЭФФИЦИЕНТАМИ ТЕПЛОВОГО РАСШИРЕНИЯ

(57) Реферат:

Изобретение относится к болтовым соединениям деталей, выполненных из материалов с разными коэффициентами теплового расширения. Болтовое соединение деталей из материалов с разными коэффициентами теплового расширения включает первую деталь, вторую деталь и болты. Первая деталь выполнена с прорезями, с возможностью скольжения последних по болтам, установленным в этих прорезях. Прорези ориентированы вдоль взаимно перпендикулярных линий, расположенных в плоскости стыка соединяемых деталей, в пересечении которых болт относительно первой детали установлен плотно, а вне указанных линий болты установлены в отверстия первой детали с зазорами. В результате обеспечивается работа соединяемых деталей из материалов с разными коэффициентами теплового расширения, имеющих протяженные размеры в плоскости стыка. 2 ил.

Известна одноподвижная поступательная кинематическая пара с направляющими винтами, в которой первое звено имеет прорезь, скользящую по винтам, принадлежащим второму звену (Артоболевский И.И. Механизмы в современной технике. Справочное пособие. Т.1, -М.: Наука, 1979 г., стр.33) (Прототип).

Известное соединение обеспечивает поступательное движение соединяемых деталей в одном направлении и может быть использовано для болтового соединения деталей из материалов с разными коэффициентами теплового расширения, когда размеры соединяемых деталей превалируют в направлении прорези.

Для групповых болтовых соединений деталей из материалов с разными коэффициентами теплового расширения, имеющих протяженные размеры в плоскости стыка, такая техника соединения не приемлема.

Задачей изобретения является обеспечение работы соединяемых болтами деталей из материалов с разными коэффициентами теплового расширения, имеющих протяженные размеры в плоскости стыка.

Решение поставленной задачи осуществляется болтовым соединением деталей, включающим первую деталь, вторую деталь и болты, при этом первая деталь выполнена с прорезями, с возможностью скольжения последних по болтам, установленным в этих прорезях, ориентированных вдоль взаимно перпендикулярных линий, расположенных в плоскости стыка соединяемых деталей, в пересечении которых болт относительно первой детали установлен плотно, а вне указанных линий болты установлены в отверстия первой детали с зазорами.

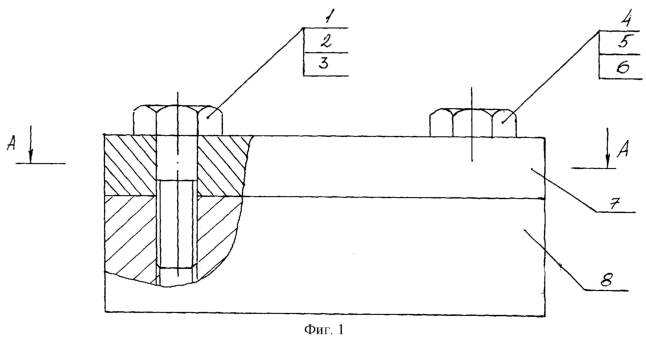

На фиг.1 показан общий вид болтового соединения двух деталей. На фиг.2 показано положение болтов в сечении первой детали.

Группа болтов 1-6 удерживает в состоянии контакта по стыку две детали 7 и 8 из материалов с разными коэффициентами теплового расширения, так что болты 1-6 пропущены сквозь отверстия в детали 7 и установлены в резьбовых отверстиях детали 8, при этом головки болтов прижимают соединяемые детали по плоскости стыка и препятствуют его раскрытию. Болт 1 в отверстии детали 7 устанавливается плотно и является полюсом тепловых деформаций О. На взаимно перпендикулярных линиях Х и Y, расположенных в плоскости стыка и пересекающих полюс тепловых деформаций О, болты 2-4 пропущены через прорези в детали 7, при этом болты 2 и 3 установлены в прорезях, ориентированных вдоль линии Y, а болт 4 установлен в прорези ориентированной вдоль линии X. Болты 5 и 6 устанавливаются в отверстиях детали 7 с зазорами, не препятствующими взаимным скольженьям соединяемых деталей в плоскости стыка при тепловых деформациях.

Количество болтов в групповом соединении не влияет на реализацию изобретения и определяется конструктивными соображениями.

При нагревании или охлаждении полюс тепловых деформаций остается неподвижным, а любая точка соединяемых деталей в плоскости стыка получает возможность взаимного скольжения благодаря скольжению прорезей по болтам и головок болтов по детали, а также свободному перемещению болтов в зазорах.

Изготовленное таким образом болтовое соединение, сохраняя достоинства прототипа, обеспечивает соединение деталей из материалов с различными коэффициентами теплового расширения.

Формула изобретения

Болтовое соединение деталей из материалов с разными коэффициентами теплового расширения, включающее первую деталь, вторую деталь и болты, при этом первая деталь выполнена с прорезями с возможностью скольжения последних по болтам, установленным в этих прорезях, отличающееся тем, что прорези ориентированы вдоль взаимно перпендикулярных линий, расположенных в плоскости стыка соединяемых деталей, в пересечении которых болт относительно первой детали установлен плотно, а вне указанных линий болты установлены в отверстия первой детали с зазорами.

РИСУНКИ
