(54) ЦЕНТРОБЕЖНЫЙ ИНЕРЦИОННЫЙ ДВИЖИТЕЛЬ
(57) Реферат:
Изобретение относится к устройствам, предназначенным для преобразования кинетической энергии мотора в линейную силу тяги транспортного устройства. Движитель содержит корпус в форме кольца, внутренняя поверхность стенки которого разделена осью на переднюю и заднюю стенки, торцовые крышки и ротор с грузами на тягах, установленный между крышками. Передняя стенка образована дугами окружности меньшего радиуса и прямолинейным участком, задняя стенка образована дугой окружности большего радиуса. Центры дуг каждой окружности расположены на оси, прямолинейный участок расположен параллельно оси, а внутренняя поверхность передней стенки выполнена с рабочей поверхностью, ограниченной сектором в 90°. Технический результат – расширение арсенала технических средств. 5 з.п. ф-лы, 2 ил.
Движитель – вращательное механическое устройство, преобразующее энергию крутящего момента мотора в линейную силу тяги. При разработке ставилась задача использовать инерцию для создания движителя, способного перемещать транспортные устройства с меньшими энергозатратами на трансмиссии и другие промежуточные устройства при создании силы тяги. Движитель может перемещать автомобили, корабли. Аналогом может служить движитель – патент США №3897692, 1975 г. Заявленное устройство имеет ряд существенных отличий от аналога.
Термины, применяемые в описании
Ось координат – линия, условно разделяющая внутреннюю поверхность корпуса.
Рабочая поверхность – первая по ходу вращения поверхность, следующая за задней стенкой.
Прямолинейный участок – поверхность, образованная прямой линией.
Касательная – вспомогательная линия перпендикуляр к линии через центры вращения и груза.
Крутящий момент – энергетический центр вращения масс по окружности.
Движитель состоит из корпуса; ротора (вал с диском); шести грузов роликов; шести грузовых тяг; двух торцовых крышек с подшипниками Фиг.1,2.
Корпус изготовлен в виде кольца, существенный признак его внутренняя поверхность, которая имеет несимметричный профиль, условно поделенный осью координат на переднюю и заднюю стенки, последняя образована полуокружностью, а передняя образована дугами окружности с меньшими радиусами, чем задняя стенка, и прямолинейным участком, а рабочая поверхность ограничена сектором в 90°, прямолинейный участок поверхности параллелен оси координат, центры всех частей окружности, образующих внутреннюю поверхность, расположены на оси координат. Внутри корпуса размещен ротор (вал с диском), на диске которого выполнены шесть отверстий, равноотстоящих от оси вращения и по окружности для крепления в них шарнирно шести грузовых тяг, расстояние от оси вращения до центра отверстий обеспечивает такое положение грузовых тяг, при котором сила от них на грузы направлена под углом 45° и более к касательной при положении груза над внутренней поверхностью профиля, противоположной перемещению устройства, также на диске выполнены вырезы, исключающие касание тягами его вне шарнира. Шесть грузовых тяг выполнены в форме двух пластин или профиля каждая, имеют отверстия на обоих концах, одной стороной тяги крепятся шарнирно на диске, а другой – шарнирно с грузом, обеспечивая его свободное вращение, а длина тяг обеспечивает вектор силы от них к линии радиуса диска через шарнир тяги под углом 90° в районе поверхности профиля, противоположной перемещению устройства. Шесть грузов выполнены в виде роликов цилиндрической формы, свободно вращаются на грузовых тягах. Ротор ориентирован и соединен с корпусом шарнирно с помощью двух торцовых крышек, выпоненных в форме круга и имеющих ложе или кронштейны для подшипников, в последние устанавливается ротор, ложе или кронштейны смещены от центра крышек. Крышки крепятся к корпусу с помощью болтов. Все детали движителя выполнены из качественных сталей с соответствующей обработкой.
Перечень фигур и обозначения

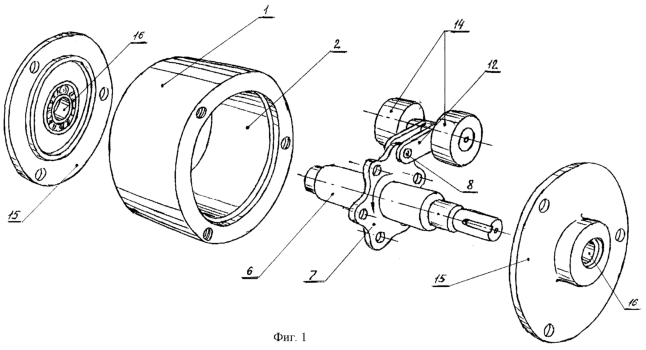

Фигура 1 – кинематическая схема движителя.
Фигура 2 – принципиальная схема работы движителя.
Обозначения
1 – корпус движителя; 2 – внутренняя поверхность; 3 – задняя стенка; 4 – рабочая поверхность; 5- прямолинейный участок поверхности; 6 – вал; 7 – диск; 8 – шарнир грузовой тяги; 9 – F’1 сила, действующая на груз; 10 – касательная; 11 – угол, равный и больше 45°; 12 – грузовая тяга; 13 – угол, равный 90°; 14 – груз в форме ролика; 15 – торцовая крышка; 16 – подшипник; 17 – равнодействущая сила на груз; 18 – направление силы тяги.
Описание принципа работы движителя
Известно, что тела по инерции движутся по прямой линии, а на окружной траектории их удерживает центростремительная сила, при этом, совершая работу, в устройстве ее роль выполняет корпус только в сторону перемещения, а в противоположную эту роль выполняет крутящий момент мотора. Грузы прокатываются по той части внутренней поверхности корпуса, которая в сторону перемещения – часть задней и часть передней стенки (Фиг.2). А над поверхностью профиля, противоположной перемещению, грузы летят на небольшом расстоянии от нее (Фиг.2). На поверхность ролики заходят 35°÷40° перед рабочей поверхностью, на этом участке они будут давить на поверхность с силой по формуле C=mw2r, где m – масса ролика, w -угловая скорость, r – радиус участка. Далее ролик закатывается на рабочую поверхность с меньшим радиусом – значит увеличивается его угловая скорость по отношению к поверхности, а вместо первоначальной массы ролика заходит уже сила С, поэтому давление ролика на рабочую поверхность увеличится в десятки раз (Фиг.2). В районе же поверхности, противоположной перемещению устройства, ролики не касаются ее, они висят на грузовых тягах, так как сила F’1=Р, а сила F’1 на ролики направлена под углом 45° и более относительно касательной, то ролики будут двигаться по вектору равнодействующей силы, а она будет совпадать с касательной, ролики опишут окружность и пролетят над поверхностью (Фиг.2). В свою очередь грузовые тяги в районе этой поверхности загружают ротор только на крутящий момент – это означает, что силы, противодействующей перемещению устройства, нет, так как сила от тяг на диск к линии радиуса через шарнир направлена под углом 90° (Фиг.2).
В районе стенки в сторону перемещения возможна радиальная сила на ротор, но только в сторону перемещения устройства.
Таким образом, получается, что на корпус устройства действует только одна сила – ее вектор от центра вращения через рабочую поверхность наружу, значит и перемещение устройства будет в этом же направлении. Крутящий момент также будет перемещаться вместе с корпусом, так как соединен с ним через торцовые крышки. Мотор создает только крутящий момент и, хотя он на одной раме с устройством, то противодействовать перемещению не будет. Следовательно, можно сделать вывод, что устройство вместе с мотором будет перемещаться в пространстве не отталкиваясь от какой-либо окружающей среды. Окружающая среда для центра движущихся по окружности масс – сам корпус устройства, со стороны перемещения.
Формула изобретения
1. Центробежный инерционный движитель, содержащий корпус в форме кольца, внутренняя поверхность стенки которого разделена осью на переднюю и заднюю стенки, торцовые крышки и ротор с грузами на тягах, установленный между крышками, отличающийся тем, что передняя стенка образована дугами окружности меньшего радиуса и прямолинейным участком, задняя стенка образована дугой окружности большего радиуса, при этом центры дуг каждой окружности расположены на оси, прямолинейный участок расположен параллельно оси, а внутренняя поверхность передней стенки выполнена с рабочей поверхностью, ограниченной сектором в 90 градусов.
2. Движитель по п.1, отличающийся тем, что ротор состоит из вала и диска, насаженного на вал, и шести грузов на тягах, которые шарнирно закреплены на диске на равных расстояниях от оси вращения вала, а на внутренней поверхности корпуса и диска выполнены вырезы.
3. Движитель по п.2, отличающийся тем, что каждая тяга выполнена из двух пластин с отверстиями на обоих концах, предназначенных соответственно для шарнирного крепления одного конца на диске и другого конца для шарнирного крепления груза с возможностью свободного вращения.
4. Движитель по п.3, отличающийся тем, что каждый груз выполнен в виде цилиндрического ролика.
5. Движитель по п.1, отличающийся тем, что каждая торцовая крышка выполнена в форме круга с ложем или кронштейном для подшипника, предназначенного для установки ротора в корпусе со смещением от центра крышки.
6. Движитель по п.1, отличающийся тем, что корпус и детали ротора выполнены из стали.
