Патент на изобретение №2263792

(54) СПОСОБ ПОВЫШЕНИЯ ВЫРАБОТКИ ЭЛЕКТРОЭНЕРГИИ

(57) Реферат:

Изобретение относится к области энергетики и холодильной техники, в частности к способу повышения выработки электроэнергии. Техническим результатом изобретения является снижение температуры в конденсаторе турбины, способствующей дополнительной выработке электроэнергии в межотопительный период. Часть охлажденной в башенной градирне воды охлаждается в испарителе абсорбционной бромистолитиевой холодильной машины и затем подмешивается к основному потоку воды, идущему из градирни на конденсатор энергоблока. Для охлаждения конденсатора и абсорбера холодильной машины используют вентиляторную градирню. 1 ил.

Изобретение относится к энергетике и холодильной технике, в частности к способу дополнительной выработки электроэнергии.

Известен способ дополнительной выработки электроэнергии с использованием абсорбционной холодильной машины, питающейся паром от ТЭЦ в межотопительный период (И.С.Бадылькес, Р.Л.Данилов. Абсорбционные холодильные машины. – М.: Пищевая промышленность. 1966. с.319).

Однако данный способ не дает решения вопроса об использовании полученного холода.

Однако данный способ при его внедрении потребует больших затрат на проектирование и монтаж центральной системы кондиционирования воздуха в помещениях, где она может быть применено.

Техническая задача – создание способа дополнительной выработки электроэнергии, позволяющего получить результат с возможно меньшими затратами средств.

Технический результат – повышение выработки электроэнергии ТЭЦ в межотопительный период.

Технический результат достигается тем, что произведенный в холодильной машине холод высоких параметров в совокупности с использованием летнего теплового отбора способствует снижению температуры в конденсаторе энергоблока. Предлагаемый способ осуществляется с помощью холодильной станции, состоящей из абсорбционных холодильных машин АБХМ-3000, генератор которых обогревается паром неиспользованного летнего отбора ТЭЦ, а в испарителе охлаждается часть расхода воды, поступающей из градирни в конденсатор энергоблока.

Пример 1.

В генератор холодильной машины подавали пар из ступени низкого давления теплофикационной турбины. В испаритель подавали часть расхода воды из градирни. В результате работы холодильной машины происходило снижение температуры воды в испарителе. Охлажденную в испарителе воду смешивали с основным потоком, идущим из градирни. В результате смешивания происходило снижение температуры воды, поступающей в конденсатор энергоблока в среднем на 3°С. Абсорбер и конденсатор холодильной машины охлаждали водой из оборотной системы с более эффективной вентиляторной градирней по сравнению с башенной, применяемой в системе ТЭЦ.

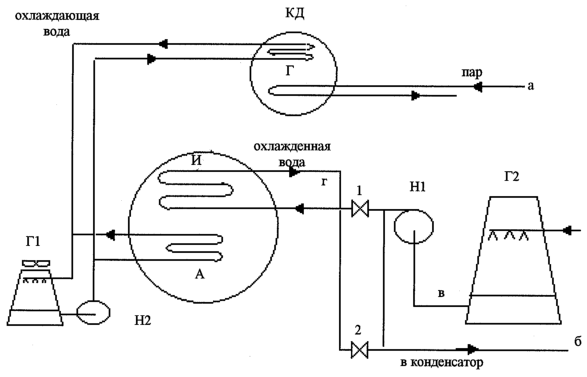

На чертеже дается схема, иллюстрирующая возможность снижения температуры в конденсаторе энергоблока, которая обеспечивает дополнительную выработку электроэнергии.

По линии «а» из ступени низкого давления турбины в генератор (Г) АБХМ-3000 подавали греющий пар. Из башенной градирни (Г2) насосом (H1) по линии «в» через вентиль 1 отбирали часть потока воды и подавали в испаритель (И) АБХМ-3000. Охлажденная вода из испарителя по линии «г» через вентиль 2 поступала на смешение с основным потоком воды, поступающей из градирни, и далее по линии “б” смесь двух потоков воды подавалась в конденсатор турбины. Водяной насос (Н2) обеспечивает циркуляцию воды в оборотной системе охлаждения абсорбера (А), конденсатора (КД) холодильной машины с помощью вентиляторной градирни (Г1).

Предлагаемый способ дает положительный эффект, выражающийся в повышении дополнительной выработки электроэнергии за счет совокупного воздействия неиспользованного летнего теплового отбора и снижения температуры воды, охлаждающей конденсатор турбины ТЭЦ.

Формула изобретения

Способ повышения выработки электроэнергии ТЭЦ в межотопительный период с помощью холодильной станции, состоящей из абсорбционных модифицированных холодильных машин, в генератор которых подают пар из ступени низкого давления теплофикационной турбины, включает подачу части потока воды из башенной градирни системы ТЭЦ насосом через вентиль в испаритель холодильной машины, после чего охлажденную воду смешивают с основным потоком воды, который поступает из башенной градирни в конденсатор энергоблока, при этом абсорбер и конденсатор холодильной машины охлаждают водой из оборотной системы с помощью вентиляторной градирни.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 14.11.2005

Извещение опубликовано: 10.02.2007 БИ: 04/2007
