Патент на изобретение №2263756

(54) БЛОК ОКОННЫЙ, ДВЕРНОЙ (ВАРИАНТЫ)

(57) Реферат:

Изобретение относится к области строительства и может быть использовано при производстве, ремонте и реконструкции оконных и дверных блоков. Изобретение позволит повысить герметичность блока по разъему через уплотнение, снизить энергетические потери и простудные заболевания, а также упростить конструкцию, снизить стоимость блока и повысить его долговечность. Блок оконный, дверной содержит коробку, одну створку. Створка установлена на коробке с возможностью открывания и закрывания проема в коробке по разъему. Разъем образуется между соответствующими поверхностями коробки и створки. Уплотнение размещено по периметру разъема и выполнено в виде слоя клея-герметика. Клей-герметик нанесен на одну из поверхностей коробки или створки, образующих разъем. Контактирующая поверхность створки или коробки образует седло и имеет плохую сцепляемость со слоем клея-герметика. Седло контактирующей поверхности створки или коробки выполнено в виде профиля из метелла или пластика, который входит в слой клея-герметика. Профиль размещен и закреплен при помощи клея-герметика в пазу. Паз выполнен в контактирующей поверхности створки или коробки. Коробка и створка снабжены направляющими. Блок снабжен одним запором, обеспечивающим поджатие створки к коробке и слою клея-герметика. Блок оконный, дверной, содержит коробку, одну створку. Створка установлена на коробке с возможностью открывания и закрывания проема в коробке по разъему. Разъем образуется между соответствующими поверхностями коробки и створки. Уплотнение размещено по периметру разъема. Уплотнение выполнено в виде слоя клея-герметика, нанесенного на часть поверхности коробки с одним переходом, на часть поверхности створки, образующих разъем. Часть контактирующей поверхности створки и часть контактирующей поверхности коробки образуют седло и имеют плохую сцепляемость со слоем клея-герметика. 2 н. и 14 з.п. ф-лы, 5 ил.

Изобретение относится к области строительства и может быть использовано при производстве, ремонте и реконструкции оконных и дверных блоков.

Известен оконный блок, содержащий коробку, по меньшей мере одну створку, установленную на коробке с возможностью открывания и закрывания проема в коробке по разъему, образующемуся между соответствующими поверхностями коробки и створки, и по меньшей мере одно уплотнение из профиля, размещенное по периметру разъема (см. Современные окна РИА, «ЭРА», Москва, Санкт-Петербург, 1998, с.49, рис.4.15).

Однако при изготовлении известного блока требуется высокая точность. Неровности поверхности, примыкающей к уплотнению, являются причиной повышенной воздухопроницаемости. После покраски неровности поверхности увеличиваются. Повышенная проницаемость известного блока по разъему через уплотнение приводит к энергетическим потерям, сквознякам, дискомфорту в помещении, простудным заболеваниям.

Известен также оконный блок, содержащий коробку, по меньшей мере одну створку, установленную на коробке с возможностью открывания и закрывания проема в коробке по разъему, образующемуся между соответствующими поверхностями коробки и створки, и по меньшей мере одно уплотнение, размещенное по периметру разъема и выполненное в виде слоя клея-герметика, нанесенного на одну из поверхностей коробки или створки, образующих разъем, соответственно контактирующая поверхность створки или коробки образует седло и имеет плохую сцепляемость со слоем клея-герметика (см. DE 3807276 А1, МПК Е 06 В 7/16, 1989).

Однако известный оконный блок характеризуется повышенной сложностью выполнения уплотнения по углам разъема, а также недостаточной герметичностью и надежностью при эксплуатации.

Задачей настоящего изобретения является повышение герметичности блока по разъему через уплотнение, снижение энергетических потерь и простудных заболеваний, а также упрощение конструкции, снижение стоимости блока и повышение его долговечности.

Поставленная задача в части первого варианта решается тем, что в блоке оконном, дверном, содержащем коробку, по меньшей мере одну створку, установленную на коробке с возможностью открывания и закрывания проема в коробке по разъему, образующемуся между соответствующими поверхностями коробки и створки, и по меньшей мере одно уплотнение, размещенное по периметру разъема и выполненное в виде слоя клея-герметика, нанесенного на одну из поверхностей коробки или створки, образующих разъем, соответственно контактирующая поверхность створки или коробки образует седло и имеет плохую сцепляемость со слоем клея-герметика, согласно изобретению седло контактирующей поверхности створки или коробки выполнено в виде профиля из металла или пластика, который входит в слой клея-герметика, размещен и закреплен при помощи клея-герметика в пазу, выполненном в контактирующей поверхности створки или коробки, при этом коробка и створка снабжены направляющими, а блок снабжен по меньшей мере одним запором, обеспечивающим поджатие створки к коробке и слою клея-герметика.

Поставленная задача решается также тем, что на контактирующую поверхность створки или коробки, образующую седло, может быть нанесен пленкообразующий материал, имеющий плохую сцепляемость со слоем клея-герметика.

Поставленная задача решается также тем, что в качестве пленкообразующего материала могут быть использованы нефтепродукты или мыльная пена.

Поставленная задача решается также тем, что слой клея-герметика может быть покрыт тонкой, эластичной, износостойкой пленкой.

Поставленная задача решается также тем, что пленка может быть выполнена с хорошей сцепляемостью или с плохой сцепляемостью со слоем клея-герметика.

Поставленная задача решается также тем, что профиль может быть выполнен в виде ленты.

Поставленная задача решается также тем, что в слое клея-герметика может быть размещен пустотелый упругий профиль.

Поставленная задача в части второго варианта решается тем, что в блоке оконном, дверном, содержащем коробку, по меньшей мере одну створку, установленную на коробке с возможностью открывания и закрывания проема в коробке по разъему, образующемуся между соответствующими поверхностями коробки и створки, и по меньшей мере одно уплотнение, размещенное по периметру разъема, согласно изобретению уплотнение выполнено в виде слоя клея-герметика, нанесенного на часть поверхности коробки и по меньшей мере с одним переходом на часть поверхности створки, образующих разъем, соответственно часть контактирующей поверхности створки и часть контактирующей поверхности коробки образуют седло и имеют плохую сцепляемость со слоем клея-герметика.

Поставленная задача решается также тем, что на часть контактирующей поверхности створки и на часть контактирующей поверхности коробки, образующих седло, может быть нанесен пленкообразующий материал, имеющий плохую сцепляемость со слоем клея-герметика.

Поставленная задача решается также тем, что в качестве пленкообразующего материала могут быть использованы нефтепродукты или мыльная пена.

Поставленная задача решается также тем, что слой клея-герметика может быть покрыт тонкой, эластичной, износостойкой пленкой.

Поставленная задача решается также тем, что пленка может быть выполнена с хорошей сцепляемостью или с плохой сцепляемостью со слоем клея-герметика.

Поставленная задача решается также тем, что коробка и створка могут быть снабжены направляющими.

Поставленная задача решается также тем, что он может быть снабжен по меньшей мере одним запором, обеспечивающим поджатие створки к коробке и слою клея-герметика.

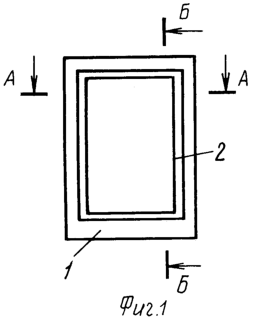

На фиг.1 представлен предлагаемый блок, например оконный.

На фиг.2 – разрез по А-А фиг.1.

На фиг.3 – разрез по А-А фиг.1 с седлом в виде ленты.

На фиг.4 – разрез по Б-Б фиг.1 с направляющими.

На фиг.5 – разрез по А-А фиг.1 с пустотелым упругим профилем.

Предлагаемый блок, например оконный, (фиг.1, 2) содержит коробку 1, по меньшей мере одну створку 2, установленную на коробке 1 при помощи петель 3 с возможностью открывания и закрывания проема 4 в коробке 1 по разъему 5, образующемуся между соответствующими поверхностями 6, 7 коробки 1 и створки 2, и по меньшей мере одно уплотнение, размещенное по периметру разъема 5. Уплотнение выполнено в виде слоя 8 клея-герметика, нанесенного на одну из поверхностей 6, 7 коробки 1 или створки 2, образующих разъем 5, соответственно контактирующая поверхность 7, 6 створки 2 или коробки 1 образует седло и имеет плохую сцепляемость со слоем 8 клея-герметика. В варианте уплотнение выполнено в виде слоя 8 клея-герметика, нанесенного на часть поверхности 6 коробки 1 и по меньшей мере с одним переходом на часть поверхности 7 створки 2, образующих разъем 5, соответственно часть контактирующей поверхности 7 створки 2 и часть контактирующей поверхности 6 коробки 1 образуют седло и имеют плохую сцепляемость со слоем 8 клея-герметика. Слой 8 клея-герметика наносится на поверхность 6 коробки 1 или поверхность 7 створки 2 так, чтобы при открытии и закрытии створки 2 слой 8 клея-герметика не разрушался, и воздухопроницаемость по разъему 5 не превышала допустимую величину. Слой 8 клея-герметика по периметру разъема 5 имеет в поперечном сечении переменные профиль и толщину. Целесообразно использовать для уплотнения силиконовый клей-герметик. Плохая сцепляемость контактирующей поверхности 7, 6 створки 2 или коробки 1, образующей седло, или части контактирующей поверхности 7 створки 2 и части контактирующей поверхности 6 коробки 1, образующих седло, со слоем 8 клея-герметика обеспечивается тем, что на контактирующую поверхность 7, 6 створки 2 или коробки 1 или на часть контактирующей поверхности 7 створки 2 и на часть контактирующей поверхности 6 коробки 1, образующих седло, может быть нанесен пленкообразующий материал, имеющий плохую сцепляемость со слоем 8 клея-герметика. В качестве такого пленкообразующего материала могут быть использованы нефтепродукты или мыльная пена. В варианте контактирующий слой 8 клея-герметика может быть покрыт тонкой, эластичной, износостойкой пленкой 9, что также обеспечивает плохую сцепляемость контактирующей поверхности 7, 6 створки 2 или коробки 1, образующей седло, или части контактирующей поверхности 7 створки 2 и части контактирующей поверхности 6 коробки 1, образующих седло, со слоем 8 клея-герметика. При этом пленка 9 может быть выполнена с хорошей сцепляемостью или с плохой сцепляемостью со слоем 8 клея-герметика. Для уменьшения воздухопроницаемости (фиг.3) седло контактирующей поверхности 7, 6 створки 2 или коробки 1 выполнено в виде профиля из металла или пластика, который входит в слой 8 клея-герметика и имеет с ним плохую сцепляемость. При этом профиль размещен в пазу (не показан), выполненном в контактирующей поверхности 7, 6 створки 2 или коробки 1, и закреплен при помощи клея-герметика. Профиль в свою очередь может быть выполнен в виде ленты 10. Для уменьшения воздухопроницаемости (фиг.4) коробка 1 и створка 2 снабжены направляющими 11, 12, обеспечивающими посадку, например, контактирующей поверхности 7 створки 2 на старый отпечаток, оставленный на слое 8 клея-герметика после открытия и закрытия створки 2. Для уменьшения расхода клея-герметика в слое 8 клея-герметика может быть размещен пустотелый упругий профиль 13 (фиг.5). Кроме того, блок снабжен по меньшей мере одним запором 14, обеспечивающим поджатие створки 2 к коробке 1 и слоя 8 клея-герметика.

В процессе эксплуатации блока слой 8 клея-герметика, нанесенный на поверхность 6 коробки 1 или поверхность 7 створки 2 или на часть поверхности 6 коробки 1 и, по меньшей мере с одним переходом, на часть поверхности 7 створки 1, при первом же закрытии створки 2 подвергается деформации и заполняет разъем 5, обеспечивая высокую герметичность уплотнения. Плохая сцепляемость контактирующей поверхности 7, 6 створки 2 или коробки 1, образующей седло, или части контактирующей поверхности 7 створки 2 и части контактирующей поверхности 6 коробки 1, образующих седло, со слоем 8 клея-герметика обеспечивает достаточно легкое открытие створки 2. На поверхности клея-герметика образуется отпечаток, повторяющий контуры седла контактирующей поверхности 7, 6 створки 2 или коробки 1.

Таким образом, предлагаемое изобретение позволит повысить герметичность блока по разъему через уплотнение, снизить энергетические потери и простудные заболевания, а также упростить конструкцию, снизить стоимость блока, повысить его долговечность и упростить ремонт.

Формула изобретения

1. Блок оконный, дверной, содержащий коробку, по меньшей мере одну створку, установленную на коробке с возможностью открывания и закрывания проема в коробке по разъему, образующемуся между соответствующими поверхностями коробки и створки, и по меньшей мере одно уплотнение, размещенное по периметру разъема и выполненное в виде слоя клея-герметика, нанесенного на одну из поверхностей коробки или створки, образующих разъем, соответственно контактирующая поверхность створки или коробки образует седло и имеет плохую сцепляемость со слоем клея-герметика, отличающийся тем, что седло контактирующей поверхности створки или коробки выполнено в виде профиля из метелла или пластика, который входит в слой клея-герметика, размещен и закреплен при помощи клея-герметика в пазу, выполненном в контактирующей поверхности створки или коробки, при этом коробка и створка снабжены направляющими, а блок снабжен по меньшей мере одним запором, обеспечивающим поджатие створки к коробке и к слою клея-герметика.

2. Блок по п.1, отличающийся тем, что на контактирующую поверхность створки или коробки, образующую седло, нанесен пленкообразующий материал, имеющий плохую сцепляемость со слоем клея-герметика.

3. Блок по п.2, отличающийся тем, что в качестве пленкообразующего материала использованы нефтепродукты или мыльная пена.

4. Блок по п.1, отличающийся тем, что слой клея-герметика покрыт тонкой эластичной износостойкой пленкой.

5. Блок по п.4, отличающийся тем, что пленка выполнена с хорошей сцепляемостью со слоем клея-герметика.

6. Блок по п.4, отличающийся тем, что пленка выполнена с плохой сцепляемостью со слоем клея-герметика.

7. Блок по п.1, отличающийся тем, что профиль выполнен в виде ленты.

8. Блок по п.1, отличающийся тем, что в слое клея-герметика размещен пустотелый упругий профиль.

9. Блок оконный, дверной, содержащий коробку, по меньшей мере одну створку, установленную на коробке с возможностью открывания и закрывания проема в коробке по разъему, образующемуся между соответствующими поверхностями коробки и створки, и по меньшей мере одно уплотнение, размещенное по периметру разъема, отличающийся тем, что уплотнение выполнено в виде слоя клея-герметика, нанесенного на часть поверхности коробки и по меньшей мере с одним переходом на часть поверхности створки, образующих разъем, соответственно часть контактирующей поверхности створки и часть контактирующей поверхности коробки образуют седло и имеют плохую сцепляемость со слоем клея-герметика.

10. Блок по п.9, отличающийся тем, что на часть контактирующей поверхности створки и на часть контактирующей поверхности коробки, образующих седло, нанесен пленкообразующий материал, имеющий плохую сцепляемость со слоем клея-герметика.

11. Блок по п.10, отличающийся тем, что в качестве пленкообразующего материала использованы нефтепродукты или мыльная пена.

12. Блок по п.9, отличающийся тем, что слой клея-герметика покрыт тонкой эластичной износостойкой пленкой.

13. Блок по п.12, отличающийся тем, что пленка выполнена с хорошей сцепляемостью со слоем клея-герметика.

14. Блок по п.12, отличающийся тем, что пленка выполнена с плохой сцепляемостью со слоем клея-герметика.

15. Блок по п.9, отличающийся тем, что коробка и створка снабжены направляющими.

16. Блок по п.9, отличающийся тем, что он снабжен по меньшей мере одним запором, обеспечивающим поджатие створки к коробке и к слою клея-герметика.

РИСУНКИ
