Патент на изобретение №2263724

(54) СТАЛЬ ДЛЯ ИЗГОТОВЛЕНИЯ МЕТАЛЛОФОРМ

(57) Реферат:

Изобретение относится к разработке конструкционных теплоустойчивых сталей, которые могут быть использованы при изготовлении металлоформ для центробежного литья труб из высокопрочного чугуна. Сталь содержит компоненты в следующем соотношении, в мас.%: углерод 0,15 – 0,17; кремний 0,15 – 0,37; марганец 0,40 – 0,80; хром 2,10 – 2,50; никель 0,35 – 0,50; молибден 0,40 – 0,60; ванадий 0,17 – 0,20; алюминий 0,025 – 0,040; сера не более 0,025; фосфор не более 0,025; медь не более 0,25; железо – остальное. При этом отношение содержания хрома к содержанию углероду составляет 14,0 – 14,7, а отношение содержания ванадия к содержанию углерода составляет 1,0 – 1,33. Кроме того, отношение суммы легирующих элементов ферритизаторов к сумме легирующих элементов аустенизаторов определяется следующим соотношением: Техническим результатом изобретения является повышение эксплуатационных характеристик металлоформ путем повышения прочности, теплостойкости и ударной вязкости стали. 1 з.п. ф-лы, 10 табл.

Изобретение относится к области конструкционных сталей, в частности теплоустойчивых сталей для изготовления металлоформ центробежного литья груб из высокопрочного чугуна.

Металлоформы работают в тяжелых температурно-деформационных условиях. В то время как во внутреннюю полость формы заливают жидкий чугун при температуре 1260-1320°С, наружную ее поверхность охлаждают водой, циркулирующей в системе охлаждения. Такой перепад температур приводит к образованию значительных термических напряжений. Затем следует очередная заливка и следующий тепловой удар. После 500-800 заливок металлоформы выходят из строя по причине образования трещин (исчерпание ресурса пластичности) и сетки разгара (характеристики жаропрочности и жаростойкости).

Кроме того, работоспособность металлоформ обусловлена:

– температурой отпуска, которая должна быть выше 560°C – максимальной температуры разогрева внутренней стенки металлоформы,

– содержание углерода в стали не должно превышать 0,17% для обеспечения хорошей свариваемости: отсутствие трещин при ремонте металлоформ наплавкой,

– в целях экономии затрат на закалку и обеспечения противопожарных требований, сталь должна закаливаться в воде,

– как показали наши исследования, прочность стали для изготовления металлоформ должна быть не ниже 800 МПа, а текучесть _0.2 максимально приближена к значению _в, что обеспечивает конструкционную прочность и релаксацию температурно-деформационных напряжений.

Для изготовления металлоформ в мировой практике в основном применяют хромомолибденовые стали. В качестве прототипа нами выбрана сталь 20ХМ по ГОСТ4543-71 «Сталь легированная конструкционная. Технические условия».

Известная сталь 20ХМ (Марочник сталей и сплавов п/р А.С.Зубченко, М., Машиностроение, 2003, стр.240) содержит элементы, мас.%:

Механические свойства при 20°С после термообработки по режиму: закалка 880°С, масло и отпуск 500°С, воздух (сечение до 80 мм): _0.2590 МПа, _в780 МПа, 12%, 50%, KCU88 Дж/см², НВ179.

Однако эта сталь неоптимальна для изготовления металлоформ по причине:

– низкой теплостойкости: снижение прочности до 520 МПа уже при 550°С,

– недостаточной жаростойкости: 0,07 мм/год при 600°С и 0,11 мм/год при 700°С,

– низкой стабильности свойств при закалке в воде.

Цель и задачи изобретения – устранение недостатков стали 20ХМ.

Для повышения прочности и теплостойкости стали увеличено содержание хрома (до 2,1-2,5%) и дополнительно введен ванадий (до 0,17-0,20%).

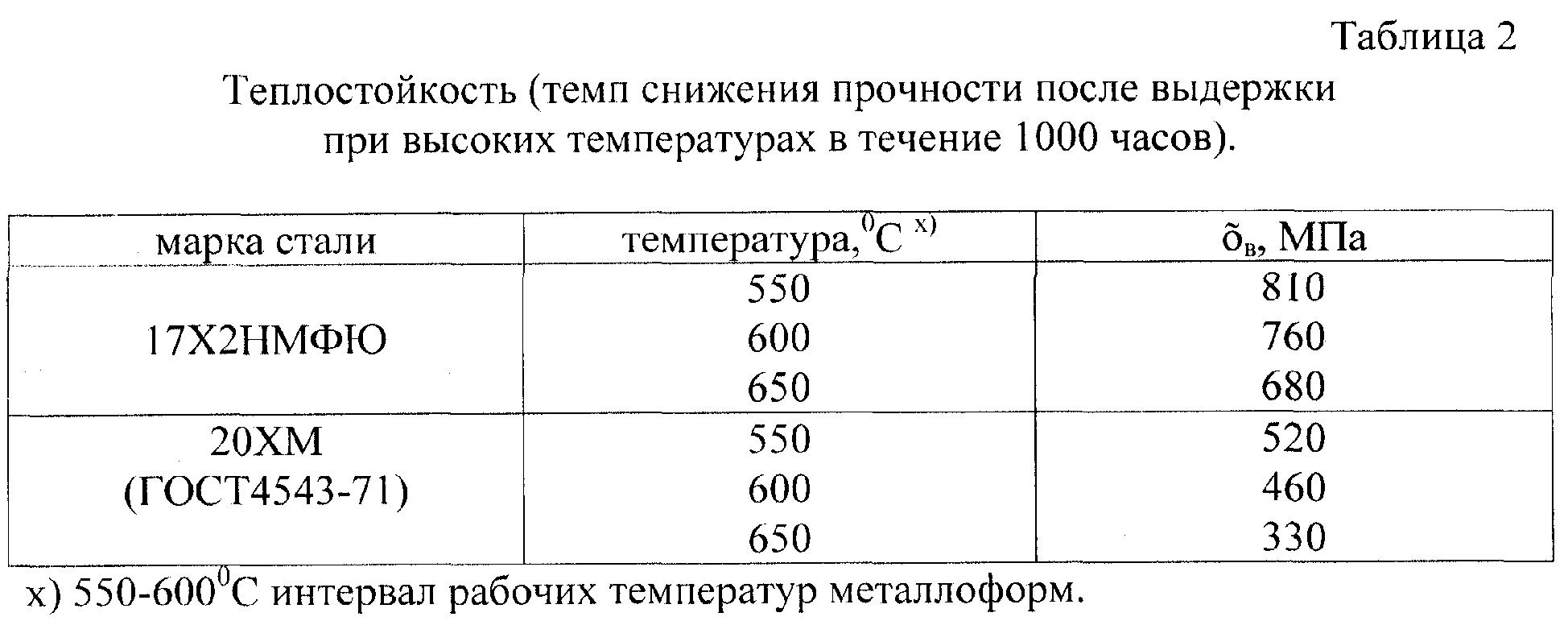

Для достижения требуемых эксплуатационных характеристик суть важно соотношение хрома и углерода, образующих высокотемпературные карбиды Cr₇С₃ и Cr₂₃С₆, обеспечивающие высокую теплостойкость стали, таблицы 1 и 2.

Эффект повышения прочностных характеристик и их стабильности при температурах эксплуатации металлоформ (до 560°С) увеличивается при дополнительном легировании стали 20ХМ – прототип ванадием (0,17-0,20%).

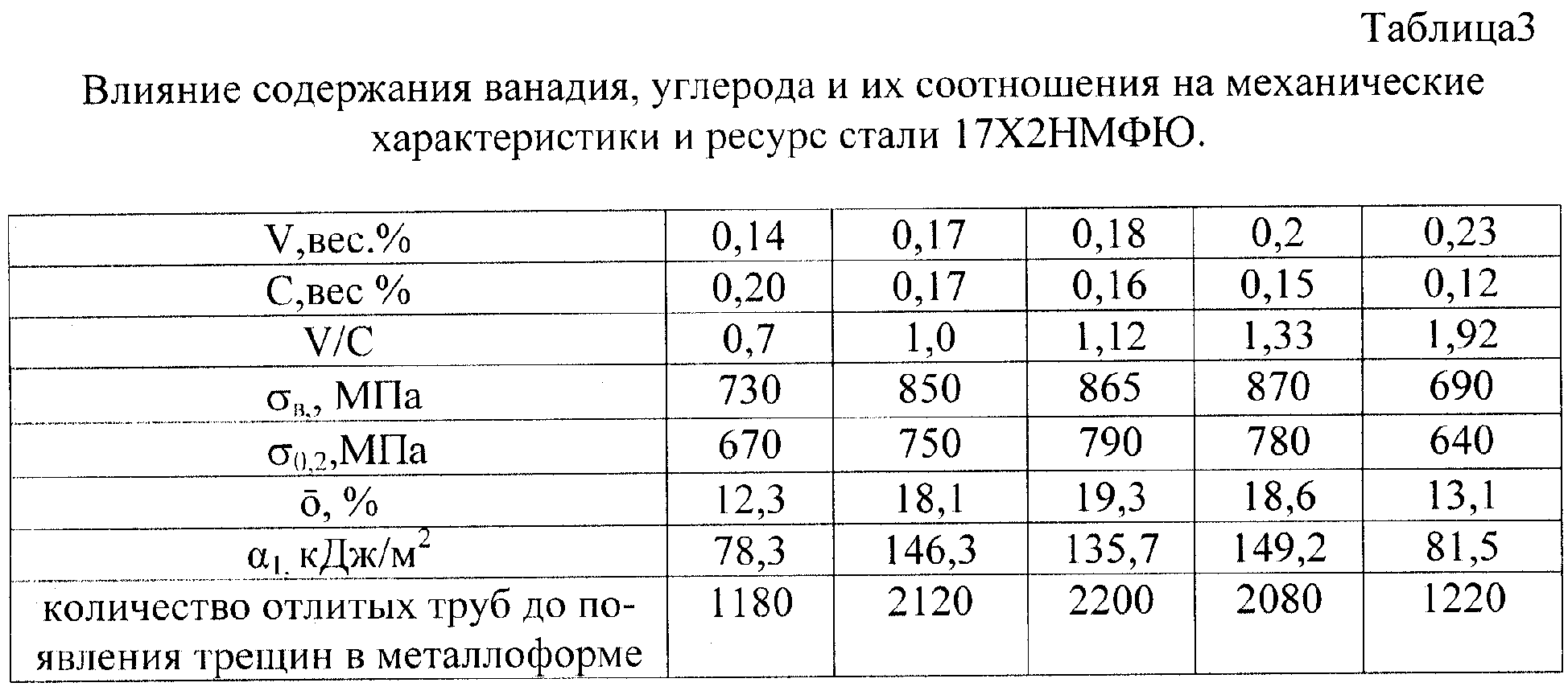

При этом важно соблюдать соотношение ванадия и углерода (таблица 3), обеспечивающих образование специальных теплостойких карбидов.

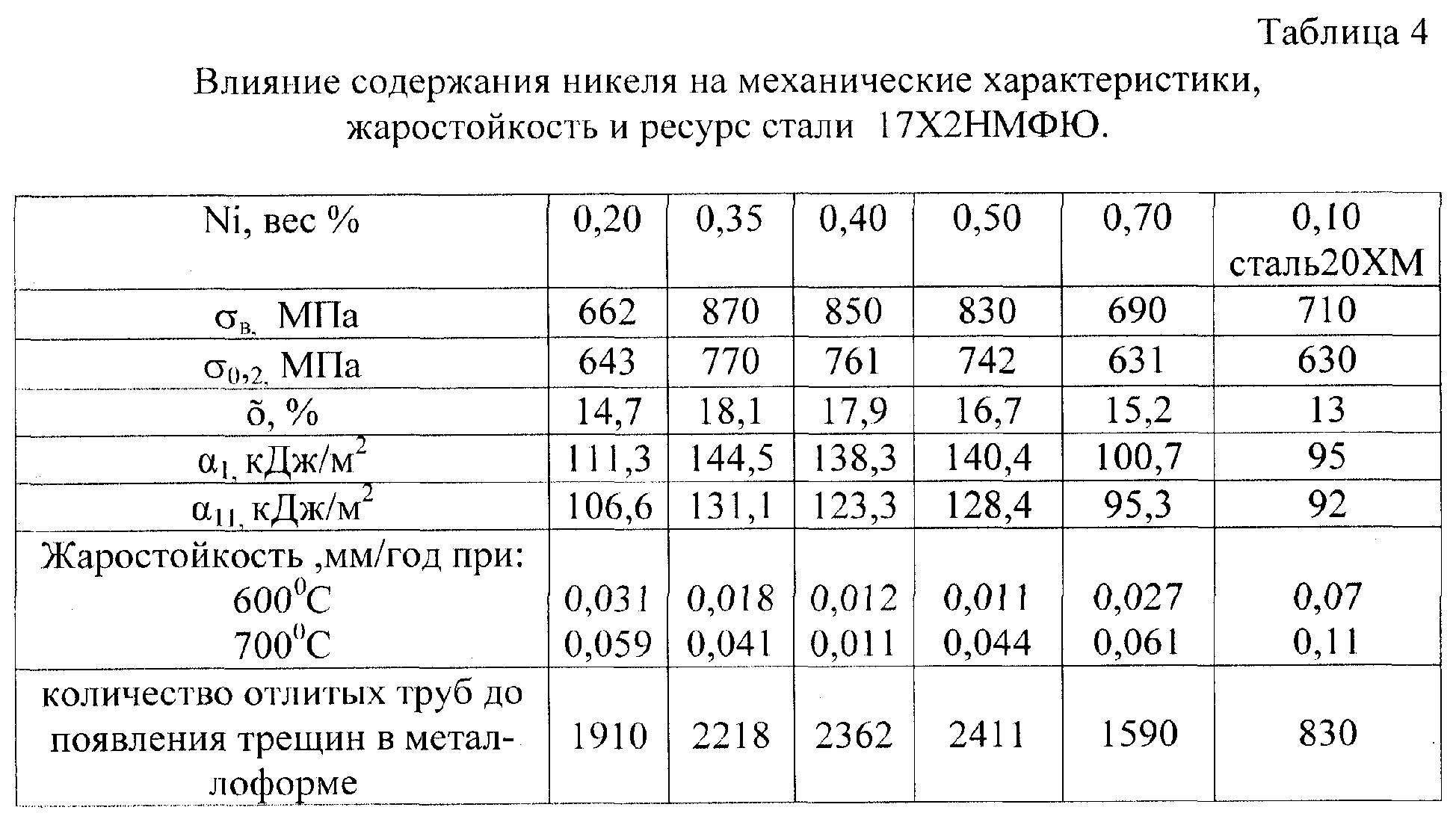

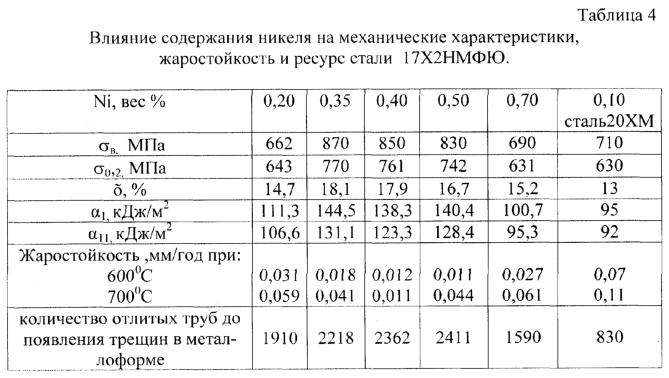

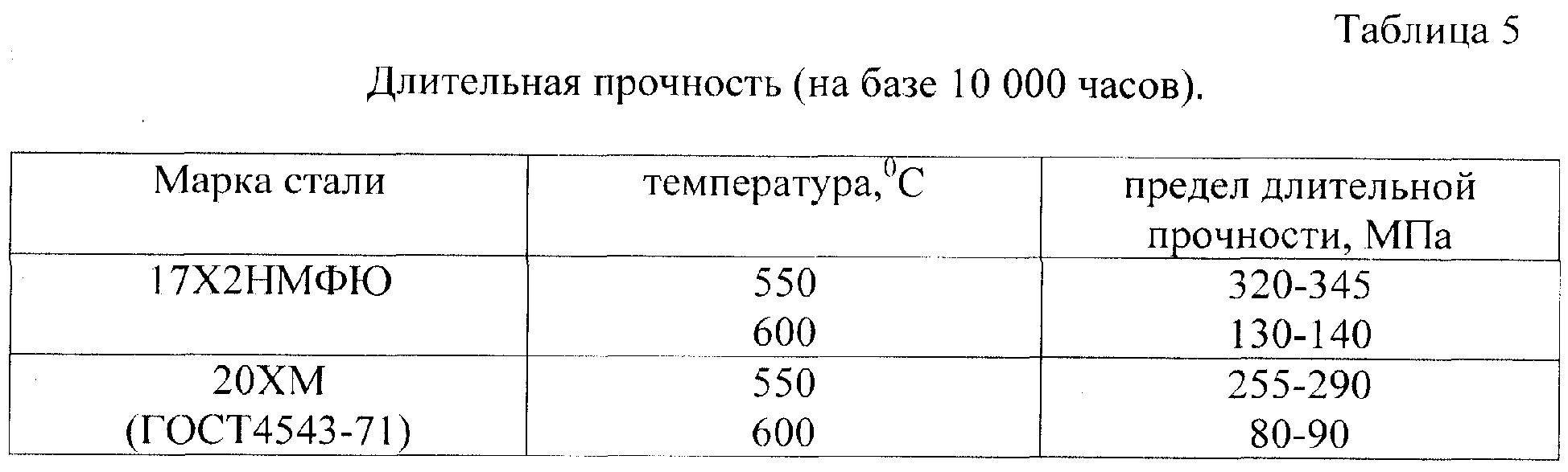

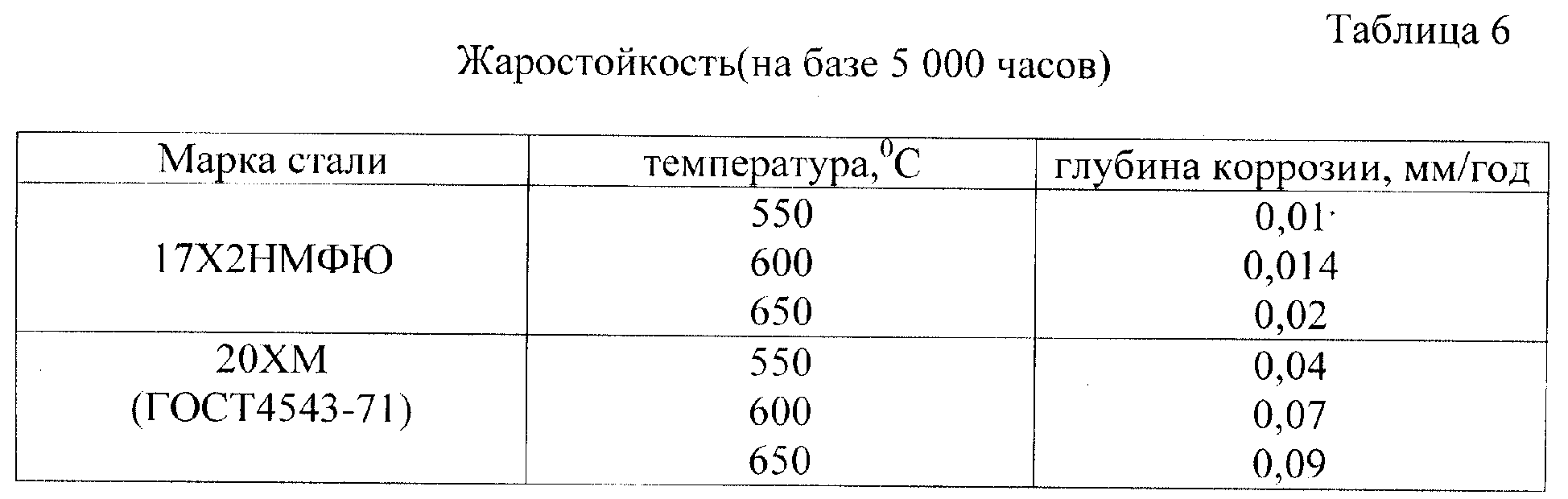

Легирование стали никелем (0,35-0,50%) стабилизирует уровень механических характеристик (особенно, ударной вязкости при определении на образцах тип 11), повышает жаропрочность и жаростойкость стали – таблицы 4-6.

Для обеспечения возможности закалки стали в воде: существенное сокращение затрат на закалочную среду и обеспечение противопожарных требований, сталь дополнительно легирована экспериментально установленным количеством алюминия (0,025-0,040%).

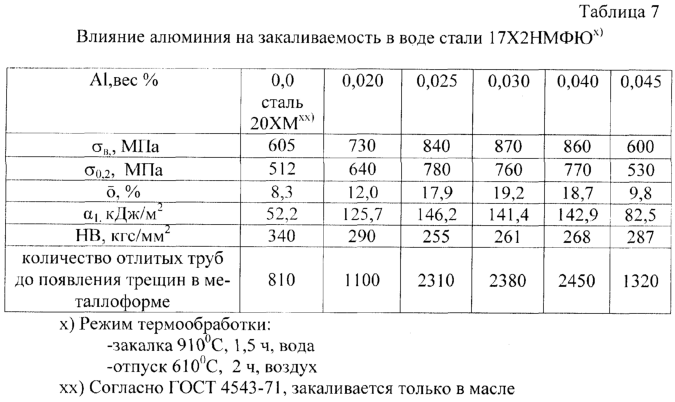

Легирование стали 17Х2НМФ алюминием (0,025-0,040%) и термическая обработка по разработанному нами режиму: закалка 910°С, 1,5 ч, вода, отпуск 610°С, 2 ч – стабильно обеспечивают существенное превышение заданного (на основе анализа технической и патентной литературы) уровня механических характеристик: _в800 МПа, _0.2600 МПа, ₁100 кДж/м² и, как следствие, высокий ресурс металлоформ (таблица 7). Сталь 20ХМ на заданные параметры стабильно закаливается только в масле. Достигнутая за счет выбора системы и уровня легирования возможность проведения высокотемпературного отпуска обеспечивает стабильность свойств при эксплуатации металлоформ до 580°С (температура отпуска стали 20ХМ – прототипа – 500°С, что предопределяет низкую ее теплостойкость).

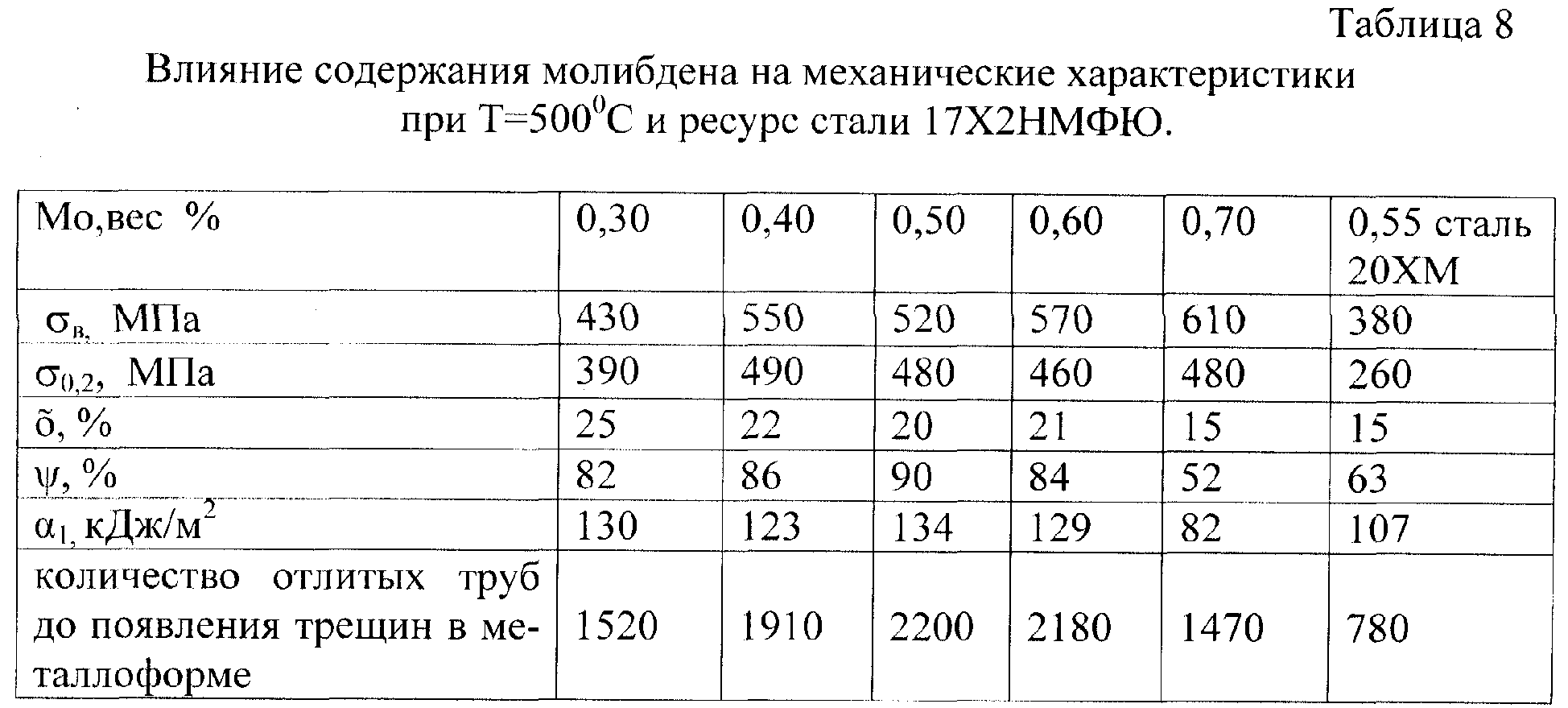

Таблица 8 иллюстрирует влияние содержания молибдена на механические характеристики при Т=500°С и ресурс стали 17Х2НМФЮ. Сталь сохраняет высокий уровень прочностных характеристик, в то время как у прототипа (композиция Cr-Мо) служебные характеристики при высоких температурах существенно снижаются.

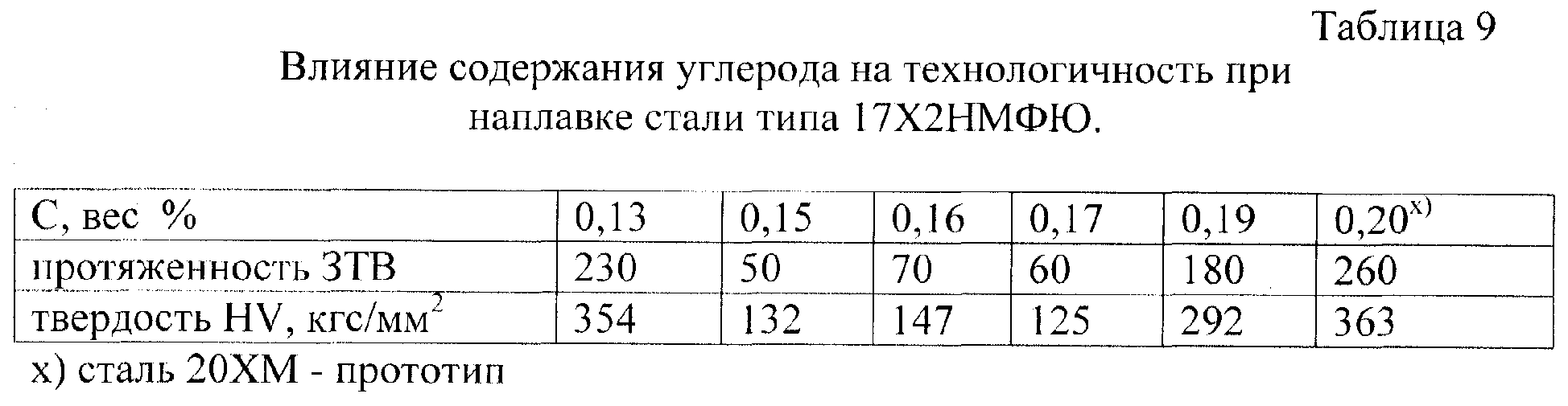

Свариваемость (технологичность при ремонте металлоформ наплавкой) стали в первую очередь определяется содержанием углерода. Ограничение верхнего уровня содержания С0,17% позволяет уменьшить протяженность зоны термического влияния и ее твердость, тем самым предупреждая образование трещин в наплавленном металле и металлоформе (таблица 9).

Безусловно, важную роль играет теоретически обоснованная и экспериментально подобранная композиция других легирующих элементов.

Попытка снижения содержания углерода в стали 20ХМ – прототип приводит к падению прочностных характеристик (_в. до 520 МПа и _0.2 до 380 МПа) и как следствие, уменьшению ресурса металлоформ – до 600 отлитых труб.

Необходимое условие достижения сталью 17Х2НМФЮ максимального уровня эксплуатационных характеристик – контроль отношения суммы феррити-заторов (эквивалент Cr) к сумме аустенизаторов (эквивалент Ni).

Оптимальное соотношение суммы этих элементов предопределяет структуру стали 17Х2НМФЮ как в литом (или кованом) состоянии, так и (особенно) после термической обработки.

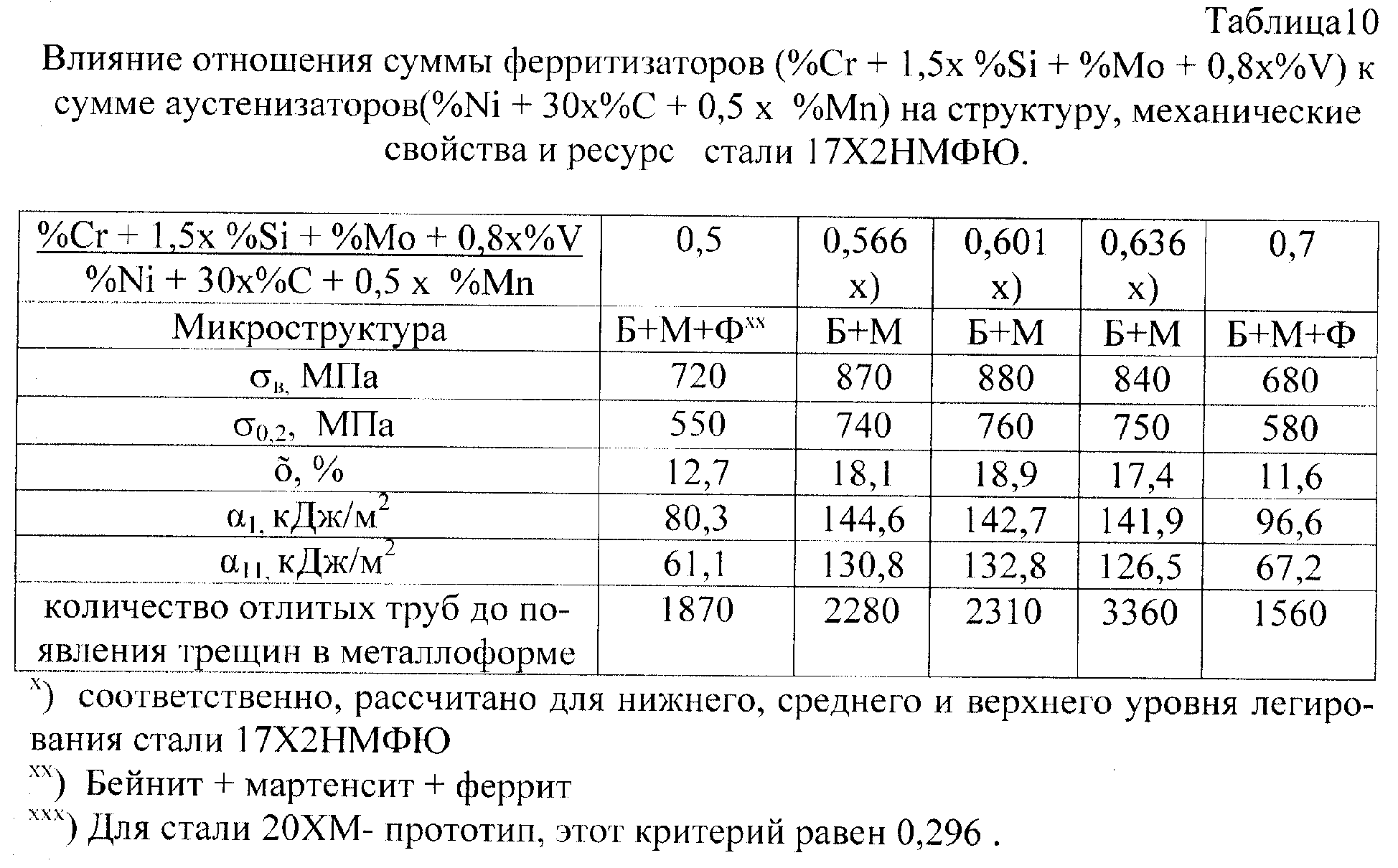

Структура (оптимум – бейнит + мартенсит) определяет механические свойства и ресурс металлоформ (таблица 10). Наличие в структуре феррита снижает эксплуатационную надежность металлоформ.

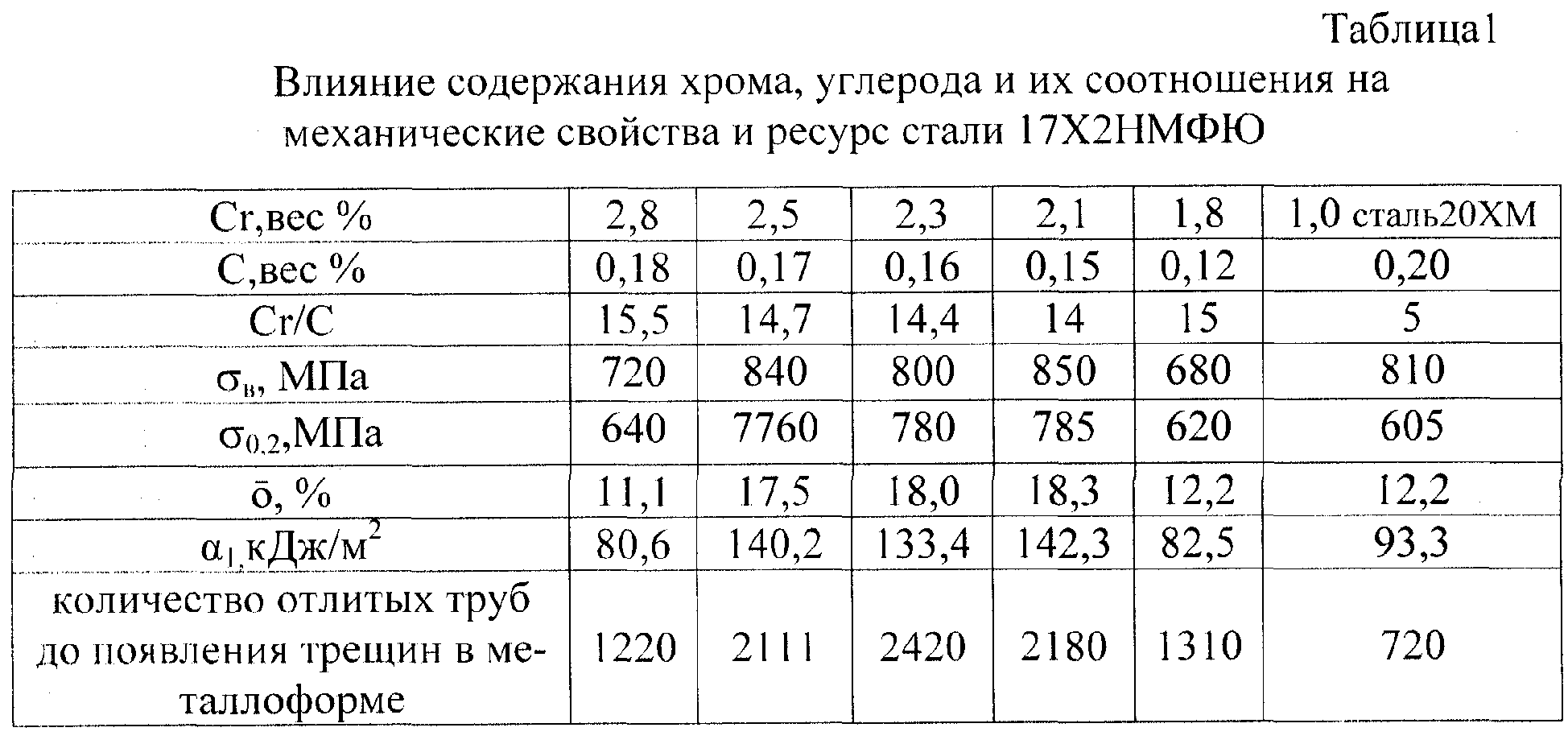

Влияние содержания хрома, углерода и их соотношения на механические свойства и ресурс стали 17Х2НМФЮ

Кроме того, отношение предопределяет склонность стали к образованию горячих трещин. Особенно при восстановлении наплавкой размеров раструба металлоформы.

Технический результат изобретения – повышение эксплуатационных характеристик металлоформ путем повышения прочности, теплостойкости, жаростойкости и технологичности при закалке в воде разработанной стали 17Х2НМФЮ.

Формула изобретения

1. Сталь для изготовления металлоформ для центробежного литья, содержащая углерод, кремний, марганец, хром, никель, молибден, серу, фосфор, медь и железо, отличающаяся тем, что она дополнительно содержит ванадий и алюминий при следующем содержании компонентов, мас.%:

при этом отношение содержания хрома к содержанию углерода составляет 14,0 – 14,7, а отношение содержания ванадия к содержанию углерода составляет 1,0 – 1,33.

2. Сталь по п. 1, отличающаяся тем, что отношение суммы легирующих элементов ферритизаторов к сумме легирующих элементов аустенизаторов определяется следующим соотношением:
