Патент на изобретение №2263445

(54) ДОИЛЬНЫЙ СТАКАН

(57) Реферат:

Изобретение относится к сельскому хозяйству, к технике для доения коров. В доильном стакане на сосковой резине установлено, с возможностью перемещения по ней, эластичное кольцо с внешним размером, в нерабочем состоянии, меньшим внутреннего размера гильзы. Сосковая резина снабжена в хвостовой части конструктивным элементом (образованием), обеспечивающим при установке на нем кольца увеличение его внешнего размера до величины, достаточной для герметичной стыковки сосковой резины и гильзы с помощью этого кольца. Изобретение снижает трудозатраты на сборку и разборку доильного стакана и обеспечивает их быстрое выполнение. 3 н.п. ф-лы, 3 ил.

Изобретение относится к сельскому хозяйству, к технике для доения коров. Известны доильные стаканы, состоящие из гильзы и сосковой резины, которые в нижней своей части стыкуются между собой. Недостатком их является сложность и трудоемкость сборки и разборки.

Наиболее близкими к предлагаемому доильному стакану является доильный стакан, у которого сосковая резина соединена непосредственно с молочной трубкой и стыкуется герметично с гильзой за счет буртика на молочной трубке, или доильный стакан, у которого сосковая резина снабжена смотровым конусом, и герметичная стыковка ее с гильзой достигается за счет конусности хвостовой части самой гильзы и смотрового конуса (см. в книге, авторы Л.П.Карташов, Ю.Ф.Куранов «Машинное доение коров», издат. «Высшая школа». М., 1969 г., рис.8, с.13, 15).

Недостатком прототипа является сложность и трудоемкость сборки и разборки доильных стаканов, необходимость в специальном приспособлении или инструментах. Между тем, рекомендуемая и крайне важная операция расслабления сосковой резины для кратковременного отдыха после каждой дойки или периодического для длительного отдыха по указанной причине практически не выполняется, что обуславливает преждевременный износ и выбраковку резины и снижение качества доения.

Задачей заявляемого изобретения является снижение трудозатрат на сборку и разборку доильного стакана и обеспечение выполнения этих операций легко и быстро.

Технический результат достигается тем, что в доильном стакане на сосковой резине установлено, с возможностью перемещения по ней, эластичное кольцо с внешним размером, в нерабочем состоянии, меньшим внутреннего размера гильзы, а сама сосковая резина снабжена в хвостовой части утолщением, обеспечивающим при установке на нем кольца увеличение его внешнего размера до величины, достаточной для герметичной стыковки сосковой резины и гильзы с помощью этого кольца.

Во втором конструктивном варианте доильного стакана технический результат достигается тем, что на сосковой резине, так же с возможностью перемещения по ней, установлено эластичное кольцо с внешним размером, в нерабочем состоянии, меньшим внутреннего размера гильзы, а сосковая резина снабжена в хвостовой части смотровым конусом, обеспечивающим утолщение ее хвостовой части до размера, достаточного при установке на нем кольца, для герметичной стыковки сосковой резины и гильзы с помощью этого кольца.

В третьем конструктивном варианте доильного стакана технический результат достигается тем, что на сосковой резине установлено, с возможностью перемещения по ней, эластичное кольцо с внешним размером, в нерабочем состоянии, меньшим внутреннего размера гильзы, а хвостовая часть сосковой резины снабжена, с плотной посадкой на ней, втулкой с переменным внешним диаметром, на меньшем из которых эластичное кольцо меньше внутреннего диаметра гильзы, а на большем диаметре втулки больший и достаточный размер для герметичной стыковки сосковой резины и гильзы с помощью этого кольца.

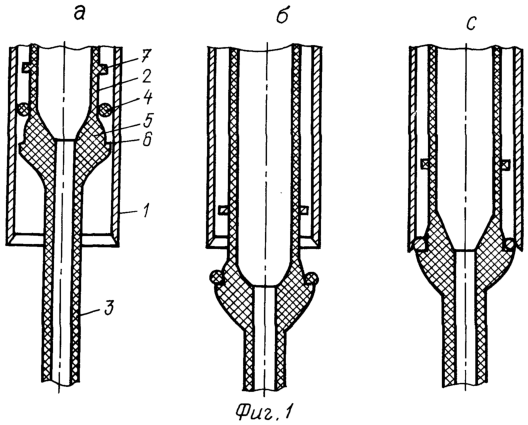

На фиг.1 показана схема предлагаемого доильного стакана с сосковой резиной, выполненной заодно с молочной трубкой. Доильный стакан содержит гильзу 1, сосковую резину 2, молочную трубку 3, эластичное кольцо 4. В хвостовой части сосковая резина снабжена утолщением 5. Посадочное место для кольца 6 и ограничительный буртик 7 служат для ориентации кольца по месту.

На указанной схеме поз. «а» кольцо находится на меньшем диаметре сосковой резины, и его внешний размер меньше внутреннего размера гильзы, поэтому сосковая резина может быть свободно вынута из гильзы. При сборке доильного стакана сосковая резина и кольцо вытягиваются из гильзы и кольцо 4 устанавливается на посадочное место 6 в утолщенной части 5, поз. «б». При этом внешний размер кольца становится больше внутреннего размера гильзы. Далее сосковая резина отпускается и кольцо 4 упирается в хвостовую часть гильзы 1, обеспечивая герметичную стыковку сосковой резины и гильзы, поз. «с». При разборке стакана действия выполняются в обратном порядке.

На фиг.2 показан доильный стакан со смотровым конусом 8, у которого верхняя часть 5 смотрового конуса обеспечивает расширение сосковой резины в хвостовой части и увеличение, при установке на нем кольца 4 на посадочное место 6, его внешнего размера и герметичную стыковку сосковой резины и гильзы. Для надежного сопряжения между собой смотрового конуса и сосковой резины они могут быть снабжены элементной парой 9 выступ-канавка. Порядок сборки и разборки доильного стакана в этом варианте аналогичен вышеописанному по фиг.1.

На фиг.3 показан вариант доильного стакана, у которого отличительным конструктивным элементом в хвостовой части сосковой резины является втулка 5 с переменным диаметром, посадочным местом 6 и ограничительным буртиком 7. При этом втулка устанавливается на сосковой резине достаточно плотно с возможностью ее смещения без значительных усилий.

При установке кольца на меньшем диаметре втулки сосковая резина свободно проходит через гильзу, а при установке кольца на большем диаметре обеспечивается герметичная стыковка сосковой резины и гильзы.

Порядок сборки и разборки доильного стакана в этом варианте аналогичен вышеописанному по фиг.1. Применение втулки обеспечивает, при использовании эластичного кольца малого сечения, более жесткий посадочный размер и выдерживать более точно его внешний посадочный размер.

Использование предлагаемого изобретения позволяет легко и быстро, с минимальной трудоемкостью собирать и разбирать доильный стакан.

Формула изобретения

1. Доильный стакан, включающий гильзу и сосковую резину, отличающийся тем, что на сосковой резине установлено с возможностью перемещения по ней эластичное кольцо с внешним размером, в нерабочем состоянии меньшим внутреннего размера гильзы, а сосковая резина снабжена в хвостовой части утолщением, обеспечивающим при установке на нем кольца увеличение его внешнего размера до величины, достаточной для герметичной стыковки сосковой резины и гильзы с помощью этого кольца.

2. Доильный стакан, включающий гильзу и сосковую резину, отличающийся тем, что на сосковой резине установлено с возможностью перемещения по ней эластичное кольцо с внешним размером, в нерабочем состоянии меньшим внутреннего размера гильзы, а сосковая резина снабжена в хвостовой части смотровым конусом, обеспечивающим утолщение ее хвостовой части до размера, достаточного при установке на нем кольца, для герметичной стыковки сосковой резины и гильзы с помощью этого кольца.

3. Доильный стакан, включающий гильзу и сосковую резину, отличающийся тем, что на сосковой резине установлено с возможностью перемещения по ней эластичное кольцо с внешним размером, в нерабочем состоянии, меньшим внутреннего размера гильзы, а хвостовая часть сосковой резины снабжена с плотной посадкой на ней втулкой с переменным внешним диаметром, на меньшем из которых эластичное кольцо имеет внешний размер меньше внутреннего размера гильзы, а на большем диаметре втулки – больший и достаточный размер для герметичной стыковки сосковой резины и гильзы с помощью этого кольца.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 21.02.2007

Извещение опубликовано: 20.02.2008 БИ: 05/2008
