Патент на изобретение №2263380
|
||||||||||||||||||||||||||
(54) ЭЛЕКТРИЧЕСКИЙ СОЕДИНИТЕЛЬ
(57) Реферат:
Данное изобретение относится к области электротехники, а именно к устройствам для разъемного соединения нескольких электрических цепей. Электрический соединитель содержит вилку с штырями и розетку с гнездами, скрепленными болтовым соединением. Концентрично с отверстием в вилке выполнен буртик цилиндрической формы так, что его внутренняя поверхность совмещена с поверхностью отверстия в вилке. В вилку запрессована первая втулка, входящая в отверстие в вилке. В розетку запрессована вторая втулка, входящая в отверстие в розетке. Во второй втулке выполнено резьбовое отверстие. В электрический соединитель вставлен болт так, что его головка входит в буртик и опирается на первую втулку, а болт входит своей резьбовой частью в резьбовое отверстие второй втулки. Техническим результатом является упрощение конструкции электрического соединителя и повышение его надежности. 1 ил.
Данное изобретение относится к области электротехники, а именно к устройствам для разъемного соединения нескольких электрических цепей. Известен электрический соединитель, содержащий вилку с штырями и розетку с гнездами [1]. Наиболее близким по технической сущности является электрический соединитель [2], содержащий вилку с штырями и розетку с гнездами, скрепленными болтовым соединением, причем в вилке и розетке выполнены отверстия для болтового соединения. Недостатком такого электрического соединителя является сложность его конструкции. Техническим результатом изобретения является упрощение конструкции электрического соединителя и повышение его надежности. Данный технический результат достигается в электрическом соединителе, содержащем вилку с штырями и розетку с гнездами, скрепленными болтовым соединением, причем в вилке и розетке выполнены отверстия для болтового соединения, тем, что со стороны входа болта в вилку концентрично с отверстием в вилке выполнен буртик цилиндрической формы так, что его внутренняя поверхность совмещена с поверхностью отверстия в вилке, в вилку запрессована первая втулка, входящая в отверстие в вилке, в розетку запрессована вторая втулка, входящая в отверстие в розетке, во второй втулке выполнено резьбовое отверстие, болт выполнен длиной, меньшей размера электрического соединителя по его продольной оси, параллельной продольным осям штырей и гнезд, но большей размера вилки по продольной оси электрического соединителя, болт вставлен в электрический соединитель так, что его головка входит в буртик и опирается на первую втулку, а болт входит своей резьбовой частью в резьбовое отверстие второй втулки, причем на болте резьба выполнена на той его части, которая начинается от конца болта и заканчивается на границе соприкосновения вилки с розеткой. Путем запрессовки в вилку первой втулки, запрессовки второй втулки, выполнения во второй втулке резьбового отверстия обеспечивается упрощение конструкции электрического соединителя путем выполнения болтового соединения из простых деталей и уменьшения количества деталей болтового соединения. Одновременно повышается надежность электрического соединителя, так как детали болтового соединения прочно армированы в вилку и розетку. Выполнением буртика на вилке достигается повышением надежности электрического соединителя вследствие исключения повреждения или замыкания электрических цепей при соединении и разъединении вилки с розеткой. На чертеже представлен общий вид электрического соединителя. Электрический соединитель (фиг.1) содержит розетку 1 с гнездами 2′, 2″…2(n) и вилку 3 с штырями 4′, 4″…4(n). По продольной оси 5-5 электрического соединителя, параллельной продольным осям 6′-6′, 6″-6″…-6(n) гнезд 2′, 2″…2(n) и штырей 4, 4″…4(n), в розетке 1 выполнено отверстие 7, а в вилке 3 – отверстие 8. На вилке 3 концентрично с отверстием 8 образован буртик 9 цилиндрической формы так, что его внутренняя поверхность 10 совмещена с поверхностью 11 отверстия 8 в вилке 3. В вилку 3 запрессована первая втулка 12, входящая в отверстие 8, а в розетку 1 запрессована вторая втулка 13, входящая в отверстие 7. Во второй втулке 13 выполнено резьбовое отверстие 14. В электрический соединитель вставлен болт 15. Головка 16 болта 15 входит в буртик 9, расположенный на стороне 17 вилки 3, куда входит болт 15 в отверстие 8 вилки 3. Головка 16 болта 15 опирается на первую втулку 12, болт 15 проходит через отверстие 18 в первой втулке 12, а резьбовая часть 19 болта 15 входит в резьбовое отверстие 14 второй втулки 13. Электрический соединитель выполнен размером l1 по его продольной оси 5-5. Вилка 3 выполнена размером l1 по продольной оси 5-5. Болт 15 выполнен размером l3. При этом l2 При соединении вилки 3 с розеткой 1 штырь 4′ входит в гнездо 2′, штырь 4″ входит в гнездо 2″ и далее штырь 4(n) входит в гнездо 2(n). Болт 15 ввинчивается в резьбовое отверстие 14 второй втулки 13 до тех пор, пока его головка 16 не упрется в первую втулку 12 в вилке 3. Таким образом обеспечивается фиксация вилки 3 с розеткой 1. Буртик 9 на вилке 3 защищает электрические цепи электрического соединителя от появления неисправности вследствие устранения соскальзывания отвертки на штыри 4′, 4″…4(n) при ввинчивании болта 15 в электрический соединитель или вывинчивании болта 15, так как головка 16 болта 15 располагается в буртике 9. Электрический соединитель крепится к устройству, в котором он применен, болтами, входящими в отверстия 21, 22 на розетке 1. Источники информации. 1. Авторское свидетельство СССР №657492, кл. H 01 R 13/64. Штепсельный разъем. 1979 г. 2. Патент США №5533909 НКИ 439-81. МКИ H 01 R 13/621. Электрический соединитель с платой защиты цепей.
Формула изобретения
Электрический соединитель, содержащий вилку с штырями и розетку с гнездами, скрепленными болтовым соединением, причем в вилке и розетке выполнены отверстия для болтового соединения, отличающийся тем, что со стороны входа болта в вилку концентрично с отверстием в вилке выполнен буртик цилиндрической формы так, что его внутренняя поверхность совмещена с поверхностью отверстия в вилке, в вилку запрессована первая втулка, входящая в отверстие в вилке, в розетку запрессована вторая втулка, входящая в отверстие в розетке, во второй втулке выполнено резьбовое отверстие, болт выполнен длиной, меньшей размера электрического соединителя по его продольной оси, параллельной продольным осям штырей и гнезд, но большей размера вилки по продольной оси электрического соединителя, болт вставлен в электрический соединитель так, что его головка входит в буртик и опирается на первую втулку, а болт входит своей резьбовой частью в резьбовое отверстие второй втулки, причем на болте резьба выполнена на той его части, которая начинается от конца болта и заканчивается на границе соприкосновения вилки с розеткой.

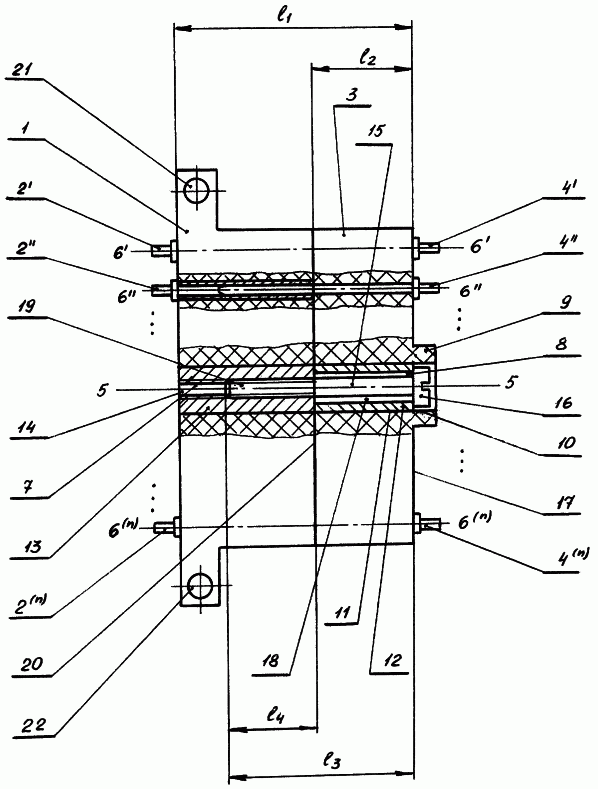

РИСУНКИ
|
||||||||||||||||||||||||||
